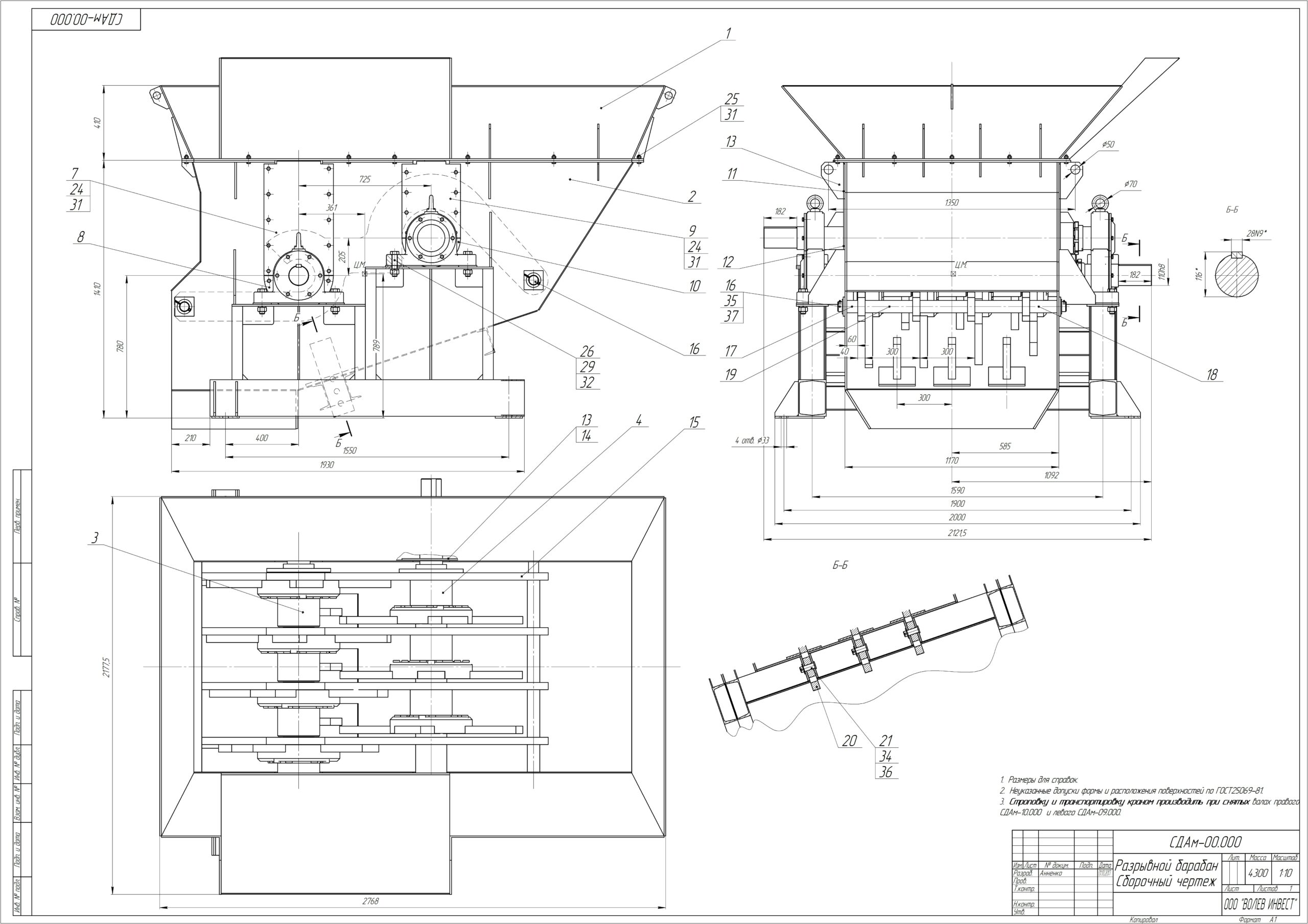

Разрывной барабан

Разрывной барабан стружкодробильного агрегата СДАм предназначен для непосредственного дробления металлической стружки. Данная дробилка имеет усиленную конструкцию и большой запас прочности, что позволяет эксплуатировать ее продолжительное время.

Техническая характеристика
Габаритные размеры:
Длина -2768мм;
Ширина -2121мм;
Высота -1820мм.

2.2 Масса:
Корпус разрывного барабана-800кг;
Лоток -330кг;
Вал левый -950кг;
Вал правый -785кг.
2.3 Подшипники: -3522 ГОСТ5721-75 - 4шт.

Состав: Сборочный чертеж, Спецификация, Руководство по эксплуатации Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
Разрывной барабан СДА-7/Паспорт/СДАм-00.000ПС.docx
Разрывной барабан СДА-7/Паспорт/Строповка.cdw
Разрывной барабан СДА-7/СДАм-00.000 Разрывной барабан/СДАм-00.000 Разрывной барабан.cdw
Разрывной барабан СДА-7/СДАм-00.000 Разрывной барабан/СДАм-00.000 Разрывной барабан.spw
Разрывной барабан СДА-7/СДАм-01.000 Корпус/СДАм-01.000 Корпус лист1.cdw
Разрывной барабан СДА-7/СДАм-01.000 Корпус/СДАм-01.000 Корпус лист2.cdw
Разрывной барабан СДА-7/СДАм-01.000 Корпус/СДАм-01.000 Корпус.spw
Разрывной барабан СДА-7/СДАм-04.000 Лоток/СДАм-04.000 Лоток лист1.cdw
Разрывной барабан СДА-7/СДАм-04.000 Лоток/СДАм-04.000 Лоток лист2.cdw
Разрывной барабан СДА-7/СДАм-05.000 Стойка/СДАм-05.000 Стойка.cdw
Разрывной барабан СДА-7/СДАм-06.000 Стойка/СДАм-06.000 Стойка.cdw
Разрывной барабан СДА-7/СДАм-07.000 Корпус/СДАм-07.000 Корпус в сборе.cdw
Разрывной барабан СДА-7/СДАм-08.000 Нож/СДАм-08.000 Нож.cdw
Разрывной барабан СДА-7/СДАм-09.000 Вал левый/СДАм-09.000 Вал левый.spw
Разрывной барабан СДА-7/СДАм-09.000 Вал левый/СДАм-09.000СБ Вал левый.cdw
Разрывной барабан СДА-7/СДАм-10.000 Вал правый/СДАм-10.000 Вал правый.spw
Разрывной барабан СДА-7/СДАм-10.000 Вал правый/СДАм-10.000СБ Вал правый.cdw
Разрывной барабан СДА-7/Паспорт
Разрывной барабан СДА-7/СДАм-00.000 Разрывной барабан
Разрывной барабан СДА-7/СДАм-01.000 Корпус
Разрывной барабан СДА-7/СДАм-04.000 Лоток
Разрывной барабан СДА-7/СДАм-05.000 Стойка
Разрывной барабан СДА-7/СДАм-06.000 Стойка
Разрывной барабан СДА-7/СДАм-07.000 Корпус
Разрывной барабан СДА-7/СДАм-08.000 Нож
Разрывной барабан СДА-7/СДАм-09.000 Вал левый
Разрывной барабан СДА-7/СДАм-10.000 Вал правый
Разрывной барабан СДА-7
