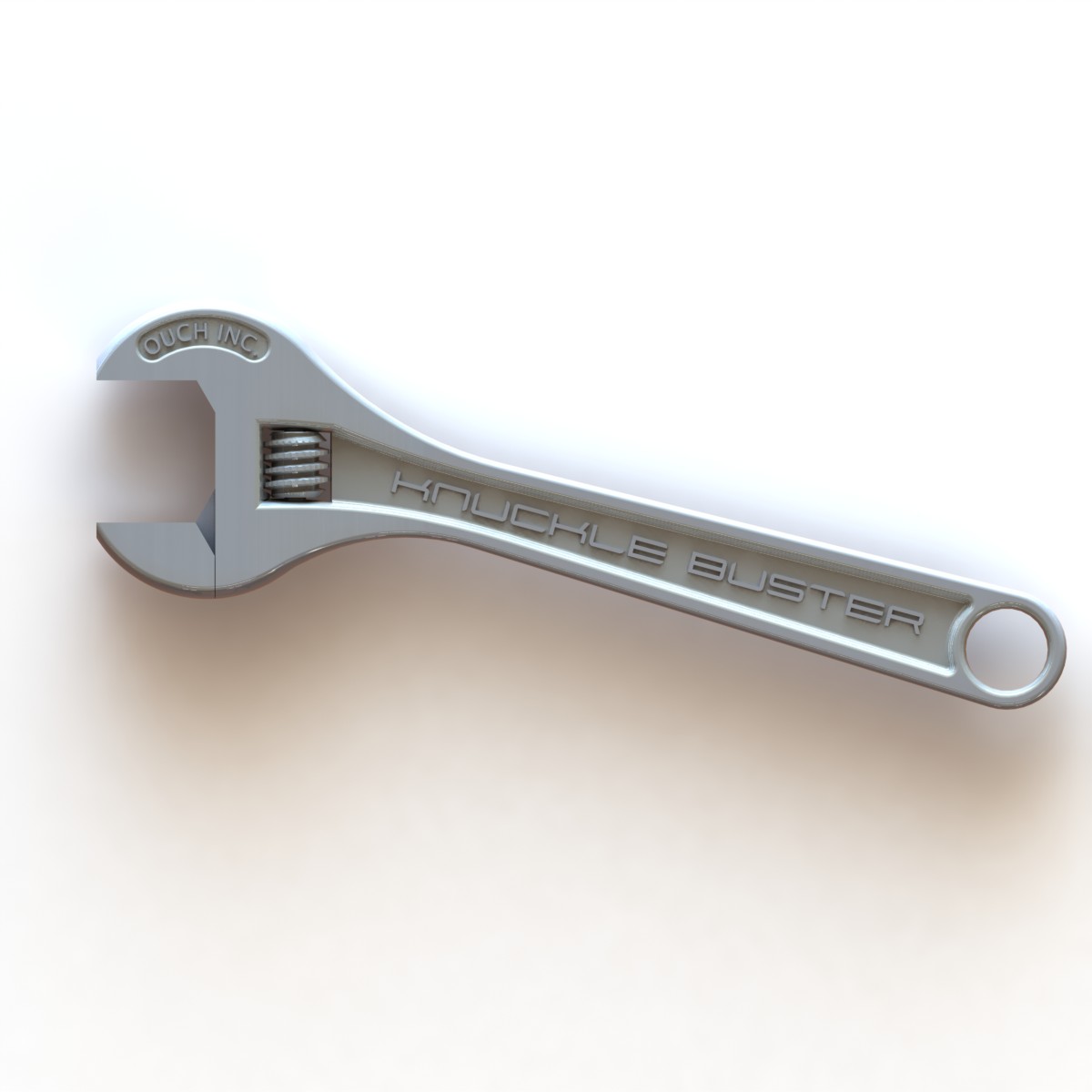

Разводной ключ состоит из трех основных частей: рукоятки с неподвижной губкой, подвижной губки с прорезями (гребенкой), которая вставляется в паз в неподвижной губке и регулировочного винта червяка, который входит в зацепление с гребенкой.
Общая длина ключа 200 мм, размер зева не менее 24 мм, глубина зева 23 мм, Н не более 75 мм.
