УО «Полоцкий государственный университет»
Кафедра ТиОМП
Курсовая работа по дисциплине «Металлорежущие станки»

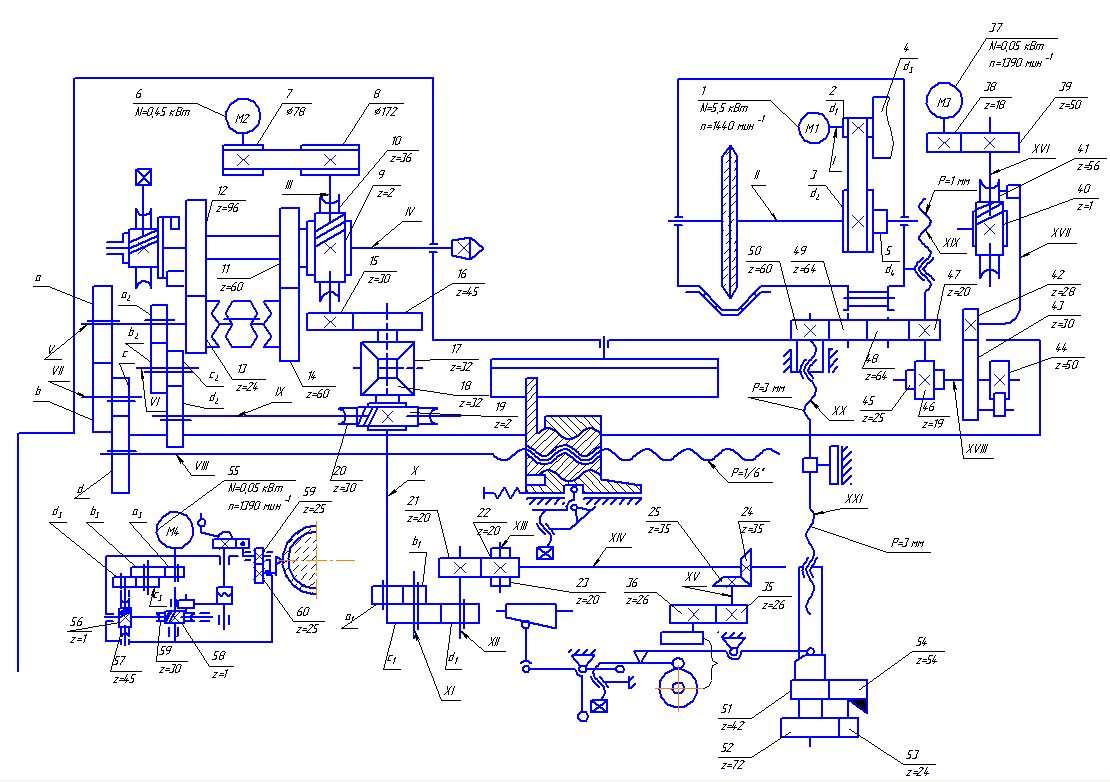

Тема: Анализ кинематической схемы резьбошлифовального станка модели 5К822В.
курсовой проект содержит 1 лист формата А1 графической части, 10 страниц пояснительной записки, содержащей 5 рисунков, 1 таблицу и 3 источника.
Станок предназначен для выполнения основных резьбошлифовальных работ в инструментальных цехах машиностроительных заводов: шлифование резьб различного профиля наружных и внутренних, цилиндрических и конических, одно- и многозаходных, а также шлифование с затылованием по профилю и периферии резьбо- и зуборезного инструмента с прямыми и винтовыми стружечными канавками. В станке применена конструкция шлифовальной бабки барабанного типа, обеспечивающая повышение ее жесткости и увеличение угла подъема шлифуемой резьбы до 300.
Поворот шлифовальной бабки на угол подъема резьбы механизирован. Увеличен размер пиноли задней бабки, что способствует увеличению жесткости. Применен механизм, обеспечивающий попадание круга в нитку шлифуемой резьбы, что позволяет перемещать стол независимо от винторезной цепи на любую величину в пределах длины шлифования.
