Штамп последовательного действия:пробивка и вырубка

Штамп последовательного действия: пробивка и вырубка. Штамп предназначен для вырубки детали - планка прижимная для пресса КД 2124 с усилием 25т.

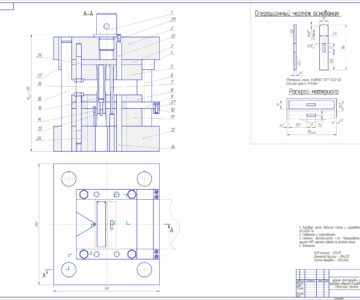

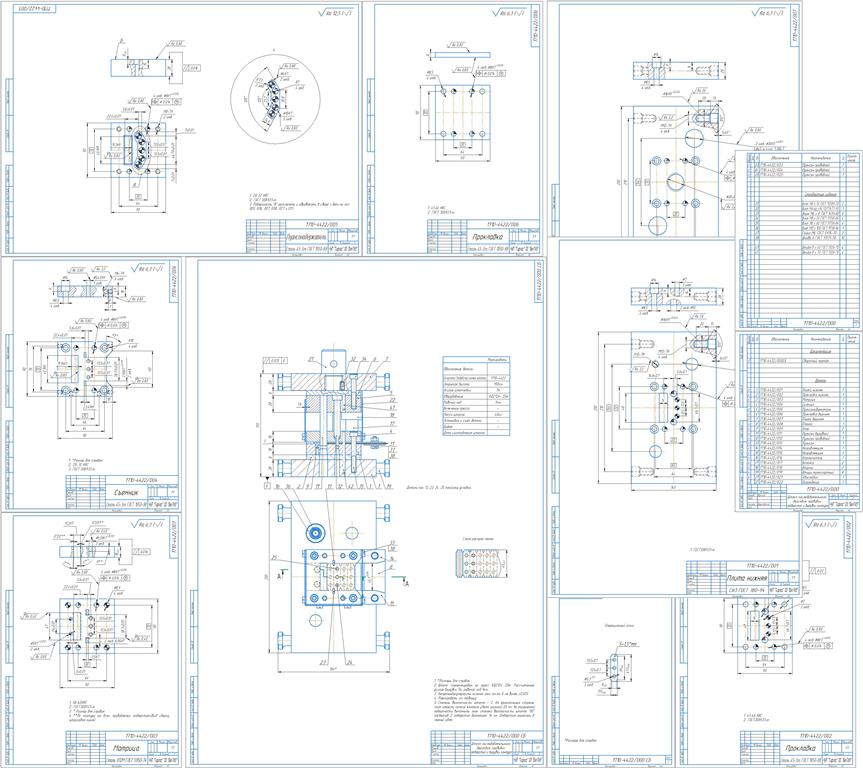

Состав: Штамп СБ, Деталировка(плита нижняя, плита верхняя, матрица, пуансон вырубной, пуансон пробивной, упор, колона, втулка,пуансонодержатель, планка, съемник,ограничитель, штырь транспортный,хвостовик, ограждение) Спецификация

Софт: КОМПАС-3D 14

Файлы:
1710-4422/
1710-4422/1710-4422-016 Ограничитель.cdw
1710-4422/1710-4422-018 Втулка.cdw
1710-4422/1710-4422-024 ПУАНСОН.cdw
1710-4422/1710-4422-013 ПУАНСОН.cdw
1710-4422/1710-4422-014 НАПРАВЛЯЮЩАЯ.cdw
1710-4422/1710-4422-005 Пуансонодержатель.cdw
1710-4422/1710-4422-011 пуансон вырубной.cdw
1710-4422/1710-4422-006 Прокладка.cdw
1710-4422/1710-4422-003 МАТРИЦА.cdw
1710-4422/1710-4422-025 ПУАНСОН.cdw
1710-4422/1710-4422-023 ПУАНСОН.cdw
1710-4422/1710-4422-008 Планка.cdw
1710-4422/1710-4422-021 Хвостовик.cdw
1710-4422/1710-4422-000СБ.cdw
1710-4422/1710-4422-001 ПЛИТА НИЖНЯЯ.cdw
1710-4422/1710-4422-007 Плита верхняя.cdw
1710-4422/1710-4422-004 съёмник.cdw
1710-4422/1710-4422-009 упор.cdw
1710-4422/Спецификация.spw
1710-4422/1710-4422-012 ПУАНСОН.cdw
1710-4422/1710-4422-022 Ограждение.cdw
1710-4422/1710-4422-019 Штырь транспортный.cdw
1710-4422/1710-4422-002 Прокладка.cdw
1710-4422/1710-4422-015 НАПРАВЛЯЮЩАЯ.cdw
1710-4422/1710-4422-017 Колонка.cdw
