Национальный аэрокосмический университет им . Н.Е. ЖУКОВСКОГО
« Харьковский авиационный институт»
Факультет ракетно - космической техники
Кафедра проектирования ракетно- космических аппаратов
В данном курсовом проекте выполняется разработка технологического процесса изготовления детали методом холодной штамповки.

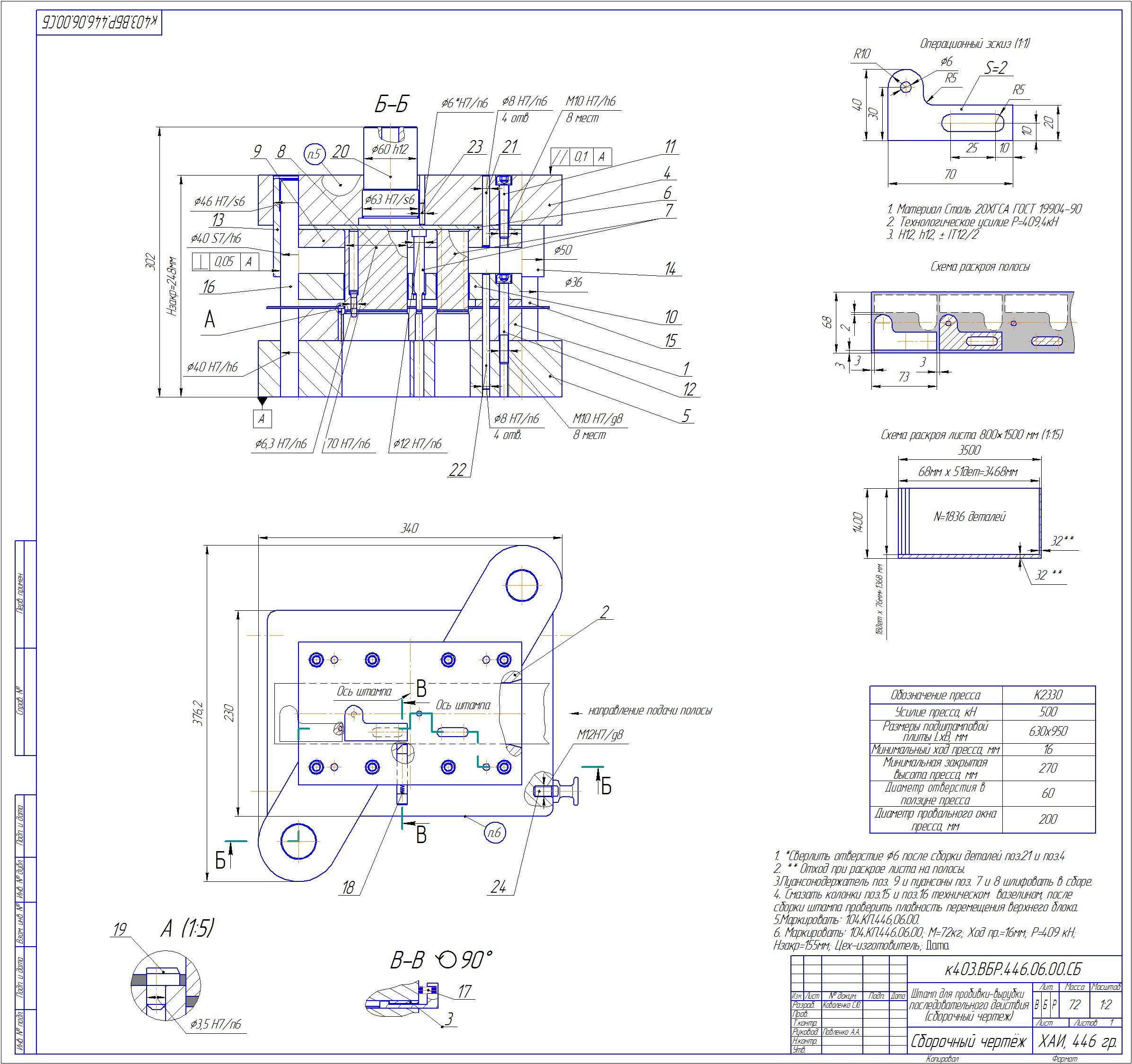

Графическая часть содержит 34 листов А4 записки, сборочный чертеж (А2х2), спецификацию и маршрутную карту.
Деталь представляет собой уголок с габаритными размерами 70×30 мм, изготовленную из листа (толщиной 2(мм)) марки 20ХГСА по ГОСТ 19904-90. Имеется отверстие диаметром 6(мм), и вырез длиной 35 (мм). Исходными данными для проектирования технологии и штампа, а также выбора оборудования обычно служат чертеж детали.
