Штамп совмещенного действия для пробивки-вырубки кольца

Деталь представляет собой кольцо размером 40*25*0,6. Предназначена для компенсации линейного размера на вале при сборке. Изготавливается методом листовой штамповкой.

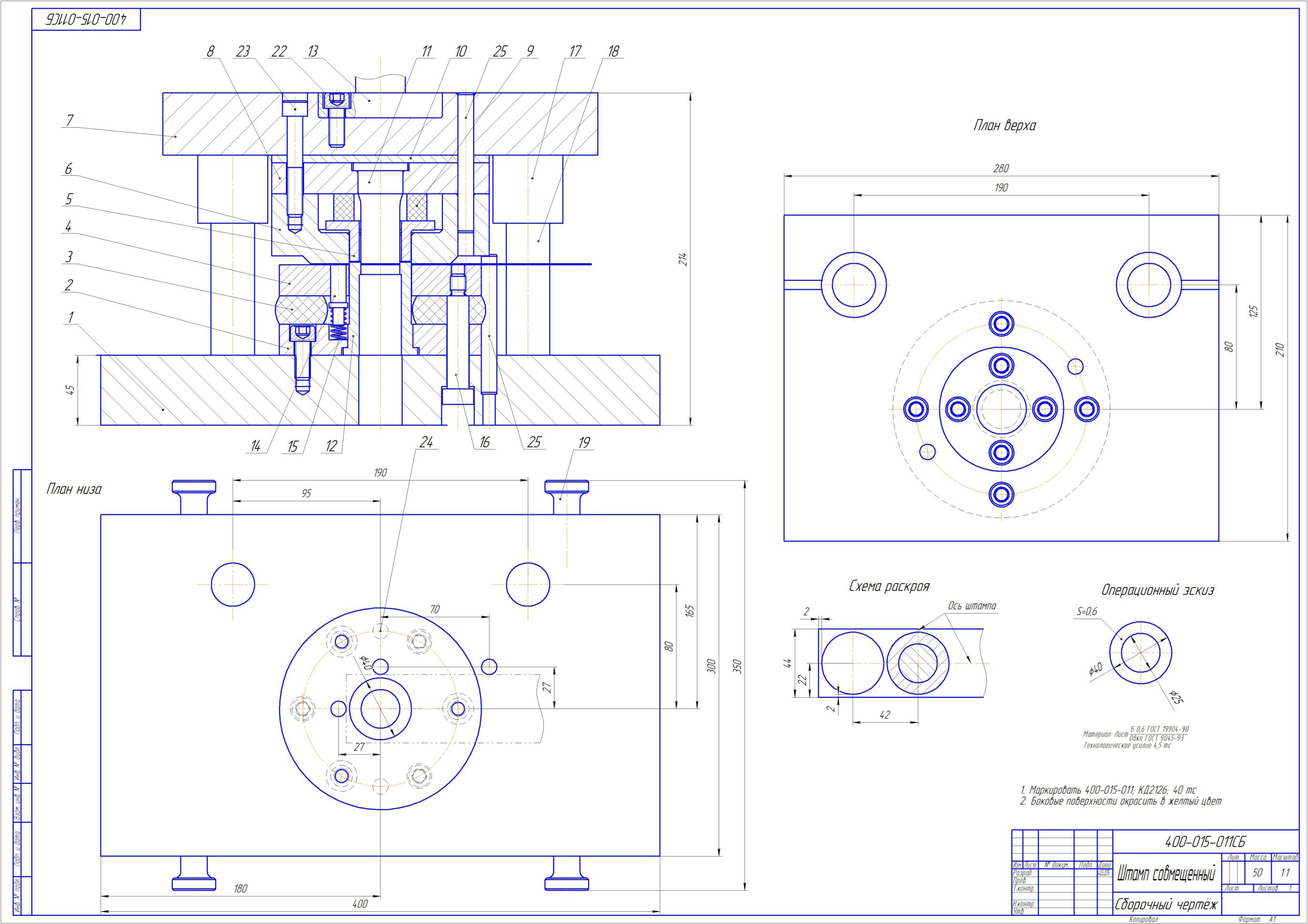

Проектная конструкторская документация содержит: Общий вид штампа включая схему раскроя и операционный эскиз детали; полную деталировку; спецификацию.

Состав: Сборочный чертеж, Деталировка (Хвостовик, буфер, матрица, втулка направляющая, пуансонодержатель, пружина, державка, штырь, пуансон, пуансон-матрица, выталкиватель, прижим, колонка упор, винт, плита нижняя и подкладная), Спецификация Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:
Буфер.cdw
Пуансон .cdw
Штамп совмещенный кольца_400-015-011 измен.cdw
Державка.cdw
Пуансон-матрица .cdw
Винт _ 400-015-011-16.cdw
Упор _ 400-015-011-14.cdw
Выталкиватель.cdw
Спецификация2 .cdw
Подкладка .cdw
Пружина .cdw
Пуансонодержатель .cdw
Матрица.cdw
Прижим.cdw
Спецификация .cdw
Штырь _ 400-015-011-19.cdw
Хвостовик.cdw
колонка направляющая.cdw
Втулка направляющая .cdw
Плита нижняя исправленная2.cdw
Пружина.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: falexiz
Дата: 2016-04-01
Просмотры: 3144
