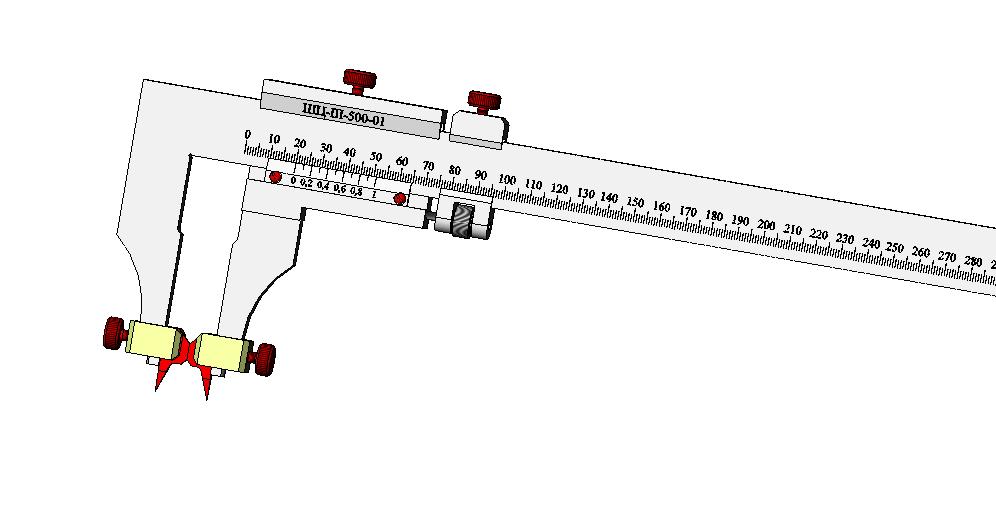

Штангенциркуль разметочный 20-500 мм МГО-2147СБ

Штангенциркуль МГО-2147СБ предназначен для разметки деталей в диапазоне от 20 до 500мм. Он выполнен на базе штангенциркуля ШЦ-III-500-01 ГОСТ 166-89.
Имеется комплект рабочих чертежей, высылаемых по договоренности

Состав: Модели деталей и сборок 3D Язык документа

Софт: SolidWorks 2007

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Штангенциркуль разметочный 20-500 мм МГО-2147СБ

МГО-2147СБ Штангенциркуль разметочный 20-500мм.SLDASM
Штангенциркуль ШЦ-III-500-01 ГОСТ 166-89.SLDASM
Винт А.М2,5-6g х 5.58.016 ГОСТ 17473-80.SLDPRT
Винт.SLDPRT
Гайка.SLDPRT
МГО-2147.001 Чертилка.SLDPRT
МГО-2147.002 Обойма.SLDPRT
МГО-2147.002 Чертилка.SLDPRT
МГО-2148.001 Лапка.SLDPRT
Нониус.SLDPRT
Рамка ШЦ-III-500-01.SLDPRT
Фиксатор.SLDPRT
Шпилька.SLDPRT
Штанга ШЦ-III-500-01.SLDPRT
