Штатив

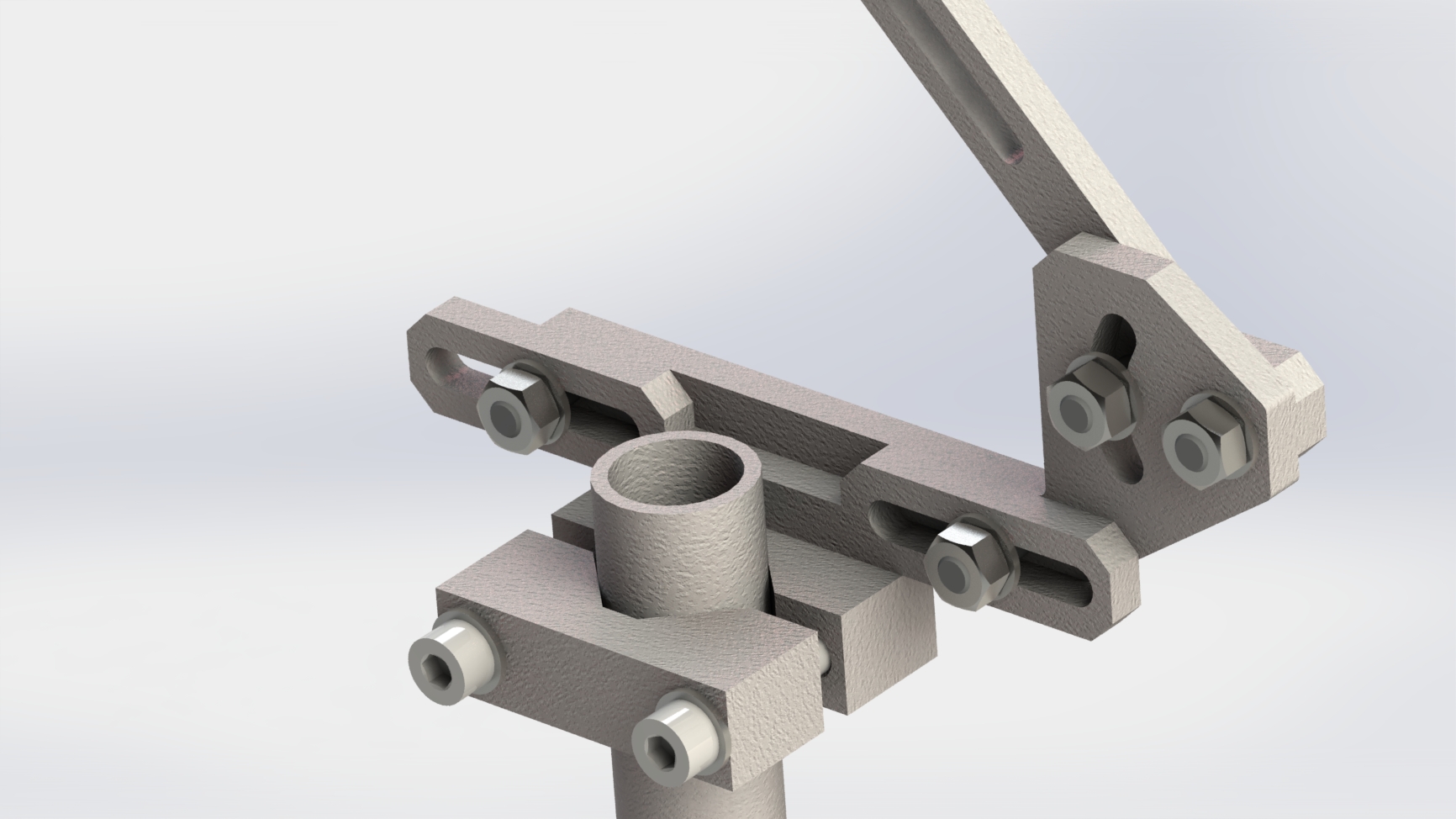

Штатив вертикальный с номинальнм углом 45 градусов. Разработан для печатающей головки. Штатив имеет возможность настройки по осям "X", "Y". так же доступна угловая настройка в диапозоне от номинального положения.

Предел настройки по "Y" : 250 мм.
Предел настройки по "Х" : 42 мм.
Предел уголовой настройки от номинального положения (45°) : ±30°.

Габаритные размеры в номинальном положении: 654х190х100
Размер опорной пластины: 60х100.
Присоединительные размеры: 35х80 4 отв. Ø6,5.

Комплект КД прилагается.

Состав: 3D сборка. Модель со сборочными узлами и деталями Язык документа

Софт: SolidWorks 2016
