Станок для намотки сухой изоляции

3 000

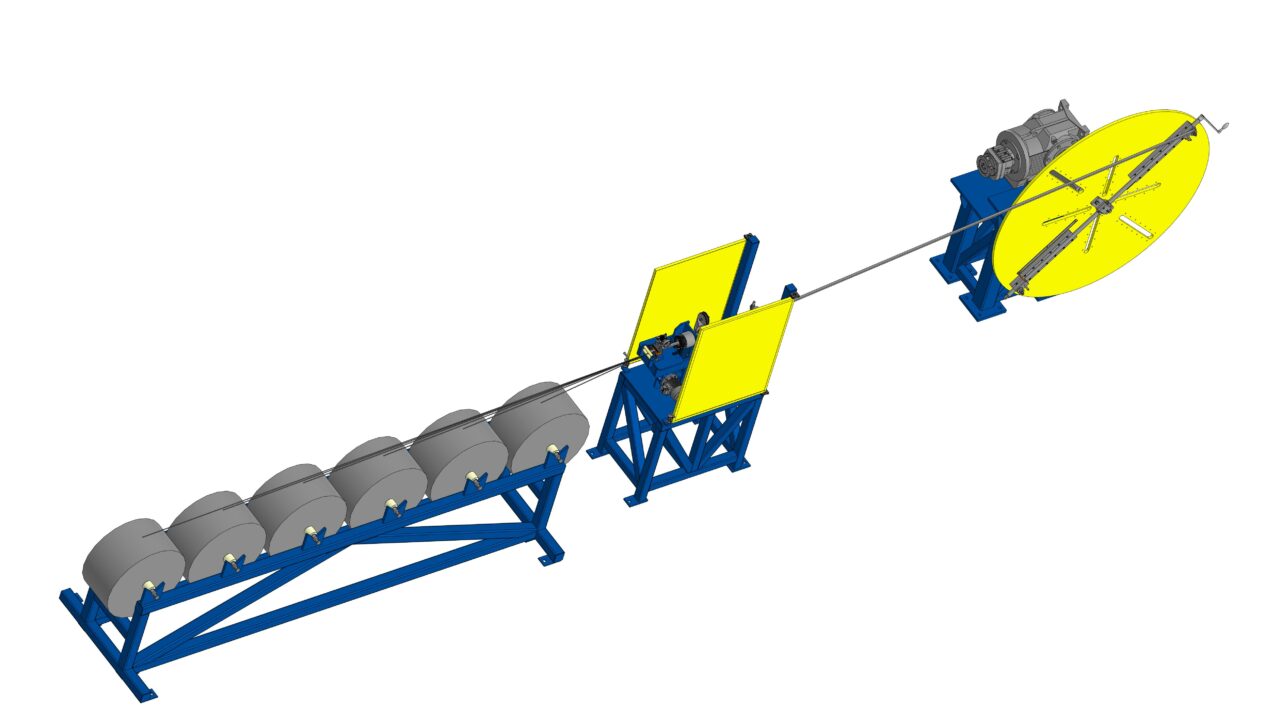

Станок для намотки сухой изоляции. Предназначен для, соответственно, формирования пучка прямоугольных проволок в прямоугольный в сечении пучок. Далее через тормозное устройство придаётся натяжение провода. Изоляция наматывается на провод в 2 слоя одновременно, когда провод проходит через вращающуюся часть с установленными на них двумя катушками с изоляцией. Далее провод на тянущем намотчике формируется в "лодочку". размер "лодочки" выставляется исходя из потребной длины провода или монтажных размеров.

#намотка изоляции; #Машиностроение; #проектирование; #оборудование; #фриланс 3D Модели

Автор

Михаил Сивков

Дата

08.10.2026

Язык

Русский

Состав

3D Сборка (в дереве предупреждения), чертежи согласно списка файлов

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

063 двиг.a3d
063-25 (112)alc-n.m3d
63-71 B5.m3d
130-45 (170)alc-n.m3d
130-45 (170)alc-n_2.m3d
130-90 B5.m3d
130-90 B5_4.m3d
150-50 (200)alc-n.m3d
150-100-112 B5.m3d
20250222.2 _ Намотчик изоляции.spw

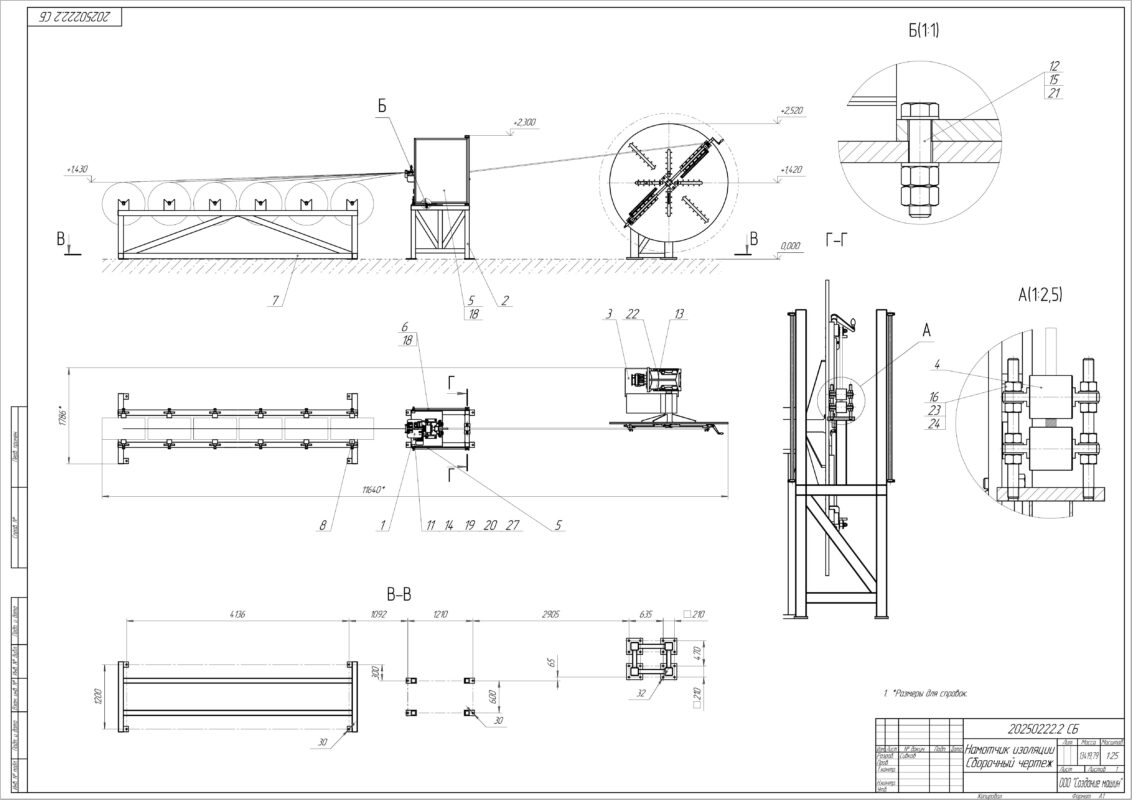

20250222.2 СБ _ Намотчик изоляции Сборочный чертеж.cdw
20250222.2 ЭСБ _ Намотчик изоляции.a3d
20250222.2 ЭСБ _ Намотчик изоляции.stp
20250222.2.1 _ Моталка.spw
20250222.2.1 СБ _ Моталка Сборочный чертеж.cdw
20250222.2.1 ЭСБ _ Моталка.a3d
20250222.2.1.001 _ Шкив.cdw
20250222.2.1.001 _ Шкив.frw
20250222.2.1.001 _ Шкив.m3d
20250222.2.1.002 _ Шкив.cdw
20250222.2.1.002 _ Шкив.m3d
20250222.2.1.003 _ Вал.cdw
20250222.2.1.003 _ Вал.m3d
20250222.2.1.004 _ Втулка.cdw
20250222.2.1.004 _ Втулка.m3d
20250222.2.1.005 _ Ролик.cdw
20250222.2.1.005 _ Ролик.m3d
20250222.2.1.007 _ Фрикцион.cdw
20250222.2.1.007 _ Фрикцион.m3d
20250222.2.1.008 _ Прижим.cdw
20250222.2.1.008 _ Прижим.m3d
20250222.2.1.009 _ Втулка.cdw
20250222.2.1.009 _ Втулка.m3d
20250222.2.1.01 _ Кронштейн двигателя.spw
20250222.2.1.01 СБ _ Кронштейн двигателя Сборочный чертеж.cdw
20250222.2.1.01 ЭСБ _ Кронштейн двигателя.a3d
20250222.2.1.01.001 Пластина.cdw
20250222.2.1.01.002 Пластина.cdw
20250222.2.1.01.003 Пластина.cdw
20250222.2.1.01.004 Ребро жесткости.cdw
20250222.2.1.01.005 Ребро жесткости.cdw
20250222.2.1.01.006 Профиль.cdw
20250222.2.1.010 _ Ось.cdw
20250222.2.1.010 _ Ось.m3d
20250222.2.1.010 _ Ось тип 3.cdw
20250222.2.1.011 _ Шайба.cdw
20250222.2.1.011 _ Шайба.m3d
20250222.2.1.012 _ Втулка.cdw
20250222.2.1.012 _ Втулка.m3d
20250222.2.1.013 _ Втулка.cdw
20250222.2.1.013 _ Втулка.m3d
20250222.2.1.014 _ Ролик обводной.cdw
20250222.2.1.014 _ Ролик обводной.m3d
20250222.2.1.015 _ Ролик.cdw
20250222.2.1.015 _ Ролик.m3d
20250222.2.1.016 _ Опора подшипника.cdw
20250222.2.1.016 _ Опора подшипника.m3d
20250222.2.1.018 _ Уголок.cdw
20250222.2.1.018 _ Уголок.m3d
20250222.2.1.019 _ Шайба прорезная.cdw
20250222.2.1.019 _ Шайба прорезная.m3d
20250222.2.1.02 _ Стойка.spw
20250222.2.1.02 СБ _ Стойка Сборочный чертеж.cdw
20250222.2.1.02 ЭСБ _ Стойка.a3d
20250222.2.1.02.001 Пластина.cdw
20250222.2.1.02.002 Пластина.cdw
20250222.2.1.02.003 Пластина.cdw
20250222.2.1.02.005 Пластина.cdw
20250222.2.1.020 _ Кронштейн датчика.cdw
20250222.2.1.020 _ Кронштейн датчика.m3d
20250222.2.1.021 _ Вал.cdw
20250222.2.1.021 _ Вал.m3d
20250222.2.1.022 Пластина.cdw
20250222.2.1.03 _ Винт регулировочный.spw
20250222.2.1.03 СБ _ Винт регулировочный Сборочный чертеж.cdw
20250222.2.1.03 ЭСБ _ Винт регулировочный.a3d
20250222.2.1.03.001 Пластина.cdw
20250222.2.1.03.002 Профиль.cdw
20250222.2.1.05 _ Кронштейн тормозного механизма.spw
20250222.2.1.05 СБ _ Кронштейн тормозного механизма Сборочный чертеж.cdw
20250222.2.1.05 ЭСБ _ Кронштейн торможного механизма.a3d
20250222.2.1.05.001 Пластина.cdw
20250222.2.1.05.002 Пластина.cdw
20250222.2.1.05.003 Пластина.cdw
20250222.2.1.05.004 Пластина.cdw
20250222.2.1.05.005 Пластина.cdw
20250222.2.1.06 _ Модуль подачи изоляционной ленты.spw
20250222.2.1.06 СБ _ Модуль подачи изоляционной ленты Сборочный чертеж.cdw
20250222.2.1.06 ЭСБ _ Модуль подачи изоляционной ленты.a3d
20250222.2.1.06.01 _ Кронштейн.spw
20250222.2.1.06.01 СБ _ Кронштейн Сборочный чертеж.cdw
20250222.2.1.06.01 ЭСБ _ Кронштейн.a3d
20250222.2.1.06.01-01 _ Кронштейн.spw
20250222.2.1.06.01-01 СБ _ Кронштейн Сборочный чертеж.cdw
20250222.2.1.06.01.001 Пластина.cdw
20250222.2.1.06.01.002 Ребро жесткости.cdw
20250222.2.1.06.01.003 Пластина.cdw
20250222.2.1.06.01.003-01 Пластина.cdw
20250222.2.1.07 _ Кронштейн энкодера.spw
20250222.2.1.07 СБ _ Кронштейн энкодера Сборочный чертеж.cdw
20250222.2.1.07 ЭСБ _ Кронштейн энкодера.a3d
20250222.2.1.07.001 _ Лист.cdw
20250222.2.1.07.001 _ Лист.m3d
20250222.2.1.07.002 _ Ось.cdw
20250222.2.1.07.002 _ Ось.m3d
20250222.2.1.08 _ Ролик.spw
20250222.2.1.08 СБ _ Ролик Сборочный чертеж.cdw
20250222.2.1.08 ЭСБ _ Ролик.a3d
20250222.2.1.08.001 _ Профиль.cdw
20250222.2.1.08.002 _ Пластина.cdw
20250222.2.2 _ Рама.spw
20250222.2.2 СБ _ Рама Сборочный чертеж.cdw
20250222.2.2 ЭСБ _ Рама.a3d
20250222.2.2.007 Пластина.cdw
20250222.2.2.009 Пластина.cdw
20250222.2.2.011 Пластина.cdw
20250222.2.2.013 _ Опора подшипника.cdw
20250222.2.2.013 _ Опора подшипника.m3d
20250222.2.2.014 Профиль.cdw
20250222.2.2.015 Профиль.cdw
20250222.2.2.016 Пластина.cdw
20250222.2.3 _ Моталка.spw
20250222.2.3 СБ _ Моталка Сборочный чертеж.cdw
20250222.2.3 ЭСБ _ Моталка.a3d
20250222.2.3.001 _ Подшипниковая опора.cdw
20250222.2.3.001 _ Подшипниковая опора.m3d
20250222.2.3.002 _ Звёздочка Z27 ПРА-38.1-127.frw
20250222.2.3.002 _ Звёздочка Z30 ПРА-38.1-127.frw
20250222.2.3.002 _ Линейка.cdw
20250222.2.3.003 _ Звёздочка Z30 ПРА-38.1-127.frw
20250222.2.3.003 Профиль.cdw
20250222.2.3.004 Втулка.cdw
20250222.2.3.005 Шайба.cdw
20250222.2.3.006 Пластина.cdw
20250222.2.3.007 Пластина.cdw
20250222.2.3.008 Винт.cdw
20250222.2.3.008 Профиль.cdw
20250222.2.3.009 Гайка.cdw
20250222.2.3.009 Профиль.cdw
20250222.2.3.01 _ Диск.spw
20250222.2.3.01 СБ _ Диск Сборочный чертеж.cdw
20250222.2.3.01 ЭСБ _ Диск.a3d
20250222.2.3.01.001 Ребро жесткости.cdw
20250222.2.3.01.002 Вал.cdw
20250222.2.3.01.003 Пластина.cdw
20250222.2.3.011 Профиль.cdw
20250222.2.3.012 Пластина.cdw
20250222.2.3.013 Пластина.cdw
20250222.2.3.014 Гайка левая.cdw
20250222.2.3.02 _ Опора моталки.spw
20250222.2.3.02 СБ _ Опора моталки Сборочный чертеж.cdw
20250222.2.3.02 ЭСБ _ Опора моталки.a3d
20250222.2.3.02.001 Профиль.cdw
20250222.2.3.02.002 Ребро жесткости.cdw
20250222.2.3.02.007 Пластина.cdw
20250222.2.3.02.008 Пластина.cdw
20250222.2.3.02.009 Профиль.cdw
20250222.2.3.02.010 Пластина.cdw
20250222.2.4 _ Ролик.spw
20250222.2.4 СБ _ Ролик Сборочный чертеж.cdw
20250222.2.4 ЭСБ _ Ролик.a3d
20250222.2.4.001 Профиль.cdw
20250222.2.4.002 Профиль.cdw
20250222.2.5 ЭСБ _ Кулачок.a3d
20250222.2.6 ЭСБ _ Кулачок.a3d
20250222.2.7 ЭСБ _ Кулачок.a3d
20250222.2.8 ЭСБ _ Кулачок.a3d
20250222.2.9 ЭСБ _ Кулачок.a3d
20250222.2.10 ЭСБ _ Кулачок.a3d
20250222.2.11 ЭСБ _ Кулачок.a3d
20250222.2.12 _ Дверца.spw
20250222.2.12 СБ _ Дверца Сборочный чертеж.cdw
20250222.2.12 ЭСБ _ Дверца.a3d
20250222.2.12-01 _ Дверца.spw
20250222.2.12-01 СБ _ Дверца Сборочный чертеж.cdw
20250222.2.12.001 Профиль.cdw
20250222.2.12.002 Профиль.cdw
20250222.2.12.003 Профиль.cdw
20250222.2.12.004 Профиль.cdw
20250222.2.13 _ Опора.spw
20250222.2.13 СБ _ Опора Сборочный чертеж.cdw
20250222.2.13 ЭСБ _ Опора.a3d
20250222.2.13.006 Профиль.cdw
20250222.2.14 _ Скалка.spw
20250222.2.14 СБ _ Скалка Сборочный чертеж.cdw
20250222.2.14 ЭСБ _ Скалка.a3d
20250222.2.14.001 Профиль.cdw
20250222.2.14.002 _ Скалка.cdw
20250222.2.14.002 _ Скалка.m3d
ALBERO_T07114X30NO.m3d
ALBERO_T090L24X50NO.m3d
ALBERO_T10028X60NO.m3d
CARCASSA_T-071IC411B514X30NONO--.m3d
CARCASSA_T-090LIC411B524X50NONO--.m3d
CARCASSA_T-100IC411B528X60NONO--.m3d
COPRIMORSETTIERA_T071A002.m3d
COPRIMORSETTIERA_T090LA002.m3d
COPRIMORSETTIERA_T100A002.m3d
COPRIVENTOLA_T_071_IC411_NO_-_-_-_-_STD.m3d
COPRIVENTOLA_T_090L_IC411_NO_-_-_-_-_STD.m3d
COPRIVENTOLA_T_100_IC411_NO_-_-_-_-_STD.m3d
E50S8-8000-6-L-5-CR_E50S8-8000-3-V-5-CR_E50S8-8000-3-V-24-CR_(205).m3d
E50S8-8000-6-L-5-CR_E50S8-8000-3-V-5-CR_E50S8-8000-3-V-24-CR_(205)_1.m3d
FLANGIA_T071B5-.m3d
FLANGIA_T090LB5-.m3d
FLANGIA_T100B5-.m3d
Gear unit 63.m3d
Gear unit 130.m3d
Gear unit 130_1.m3d
Gear unit 150.m3d
K0685.120X22.m3d
NMRV-150.100.14.3х1500.0.V6.0.FA1.0.a3d
NMRV0631302511100300T071-1(-----IC411NONO------STD).a3d
NMRV1301484511100300NO---(---------------).a3d
NMRV1301484511100300T090L.a3d
PRESSACAVO_2.m3d
PRESSACAVO_3.m3d
PRESSACAVO_3_5.m3d
TIPPO_25.m3d
TIPPO_25_6.m3d
VB 063-14 (14).m3d
VB 130-24 (24).m3d
VB 130-24 (24)_3.m3d
VB 150-28 (28).m3d
АИР80А2 IM2081 (В35).m3d
Засов пружиный дверной, шпингалет врезной 140 мм стальной DOMART.m3d
Индуктивный датчик ВБИ-М08-45У-1111-З.51.m3d
КА127R77 АМ90.m3d
Компоновка намотчика.m3d
Лента ЛСП 934.m3d
Линейка ЧИЗ стальная измерительная 2000мм гост с поверкой (ГРСИ №66266-16) 215818а.m3d
Мотор-редуктор KA 127BR77.790.1,8.2,2x1400.0-Х.M1 (Европривод).m3d
Пружина 11182 Federal Reserve.m3d
Ремень клиновой Z ГОСТ 1284.1-89 L900.m3d
Цепь ПРА-38,1-127 ГОСТ 1356875.m3d
Электродвигатель АИР112М2,4,6,8.m3d
