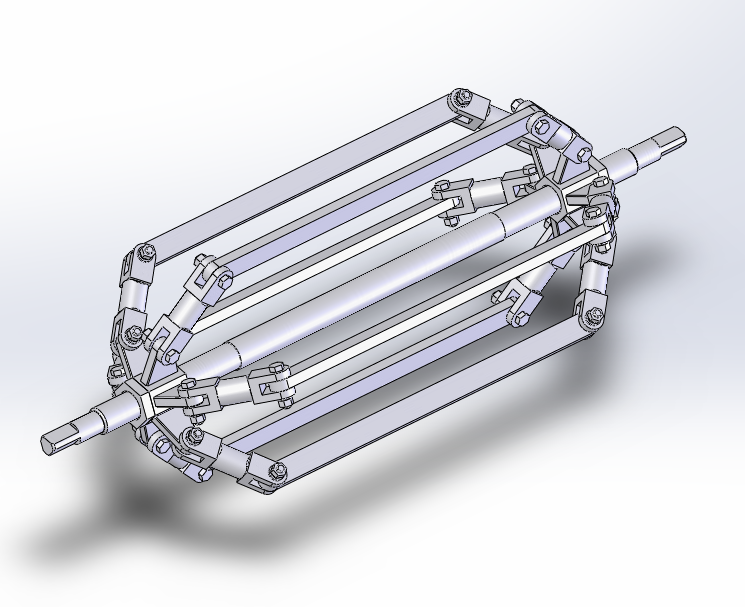

Вал для намотки сухих отграничивающих реакторов Полная длина вала 1200мм. Максимальный диаметр намотки 480 мм, минимальный диаметр намотки 240 мм. За счет передвижения по валу гаек с правой и левой резьбами можно регулировать внутренний диаметр реактора. Тяги подсоединенные к гайкам можно сделать разных типоразмеров и заменять их при необходимости для выбора большего диаметра, чем возможно в этой модели.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Такелаж -
- Вал скорпион ля намотки сухих отграничивающих реакторов
Вал скорпион ля намотки сухих отграничивающих реакторов
0
0
46
0
0
100
Сообщить о проблеме
Автор
Галина Коваль
Дата
26.02.2026
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 14
Как открыть?
Отзывов пока нет
Содержимое архива
-
Б,ШГ,Ш,Г-М12-40.SLDASM
-
Болт М12х60.SLDPRT
-
Вал новый.SLDPRT
-
Вал скорпион.SLDASM
-
Вал скорпион.STEP
-
Вал с правой и левой резьбами.SLDPRT
-
Вилка.SLDPRT
-
Гайка М12.SLDPRT
-
Гайка М42 ГОСТ5929-70.SLDPRT
-
Гайка М42 левая резьба ГОСТ5929-70.SLDPRT
-
Гайка М42х50 левая резьба.SLDPRT
-
Гайка М42х50.SLDPRT
-
Гайка сварная спец.SLDASM
-
Гайка сварная спец левая резьба.SLDASM
-
Пластина тонкая.SLDPRT
-
Труба d38х4 l=50.SLDPRT
-
Тяга.SLDASM
-
Ушко.SLDPRT
-
Шайба 12 ГОСТ 11371-78 .SLDPRT
-
Шайба 12Г ГОСТ 6402-70 .SLDPRT
