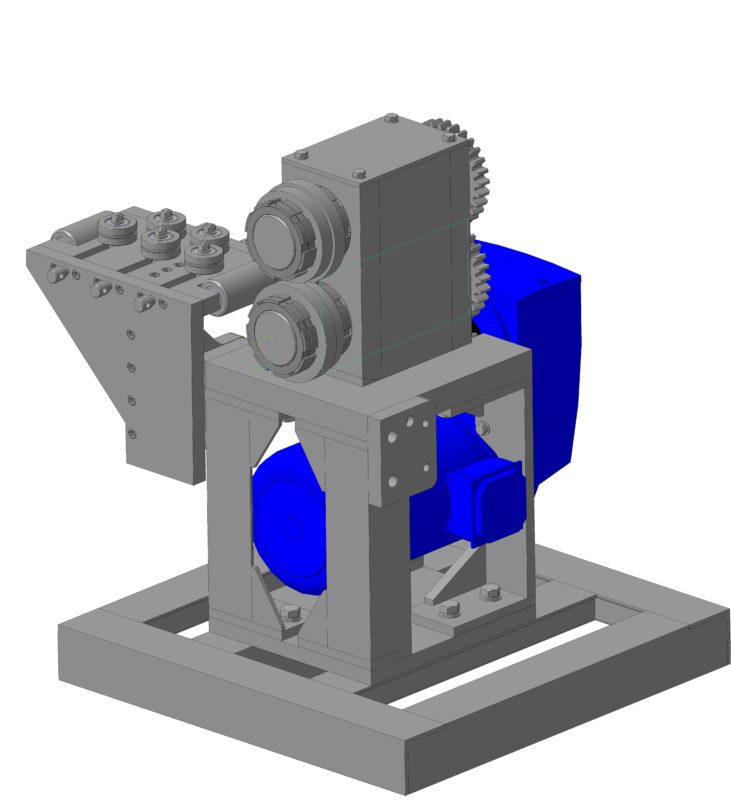

Станок для резки полосы

Станок для резки полосы, был изготовлен и только протестирован, требовал доработок и надобности в нем не было, минус в отсутствии регулировки валов. Не все метизы.

Автор

Сергей Пруцкий

Дата

08.08.2025

Язык

Русский

Состав

3D Сборка, чертеж-эскизы (не все)

Софт

КОМПАС-3D 17,1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ОТ0319.01.00.000 СБ Направляющая
- Клеть Проработка.cdw
- ОТ0319 Раскрой.cdw
- ОТ0319.01.00.000 СБ Направляющая.a3d
- ОТ0319.01.00.000 СБ Направляющая.cdw
- ОТ0319.01.00.001 Основание.cdw
- ОТ0319.01.00.001 Основание.m3d
- ОТ0319.01.00.002 Ролик горизонтальный.cdw
- ОТ0319.01.00.002 Ролик горизонтальный.m3d
- ОТ0319.01.00.003 Ось горизонт.cdw
- ОТ0319.01.00.003 Ось горизонт.m3d
- ОТ0319.01.00.004 Кольцо.cdw
- ОТ0319.01.00.004 Кольцо.m3d
- ОТ0319.01.00.005 Палец.cdw
- ОТ0319.01.00.005 Палец.m3d
- ОТ0319.01.00.006 Ролик.cdw
- ОТ0319.01.00.006 Ролик.m3d
- ОТ0319.01.00.007 Пластина.cdw
- ОТ0319.01.00.007 Пластина.m3d
- ОТ0319.01.00.008 Пластина.cdw
- ОТ0319.01.00.008 Пластина.m3d
- ОТ0319.01.00.009 Планка.cdw
- ОТ0319.01.00.009 Планка.m3d
- ОТ0319.01.00.010 Винт.cdw
- ОТ0319.01.00.010 Винт.m3d
- ОТ0319.01.00.011 Винт.cdw
- ОТ0319.01.00.011 Винт.m3d
- ОТ0319.01.00.012 Кольцо.cdw
- ОТ0319.01.00.013 Гайка.cdw
- ОТ0319.01.00.013 Гайка.m3d
- Проработка Направляющей.cdw
- Проработка.a3d
- Рама.m3d
- Ролик.m3d
ОТ0319.03.00.000 СБ Упор
- ОТ0319.03.00.000 СБ Упор.a3d
- ОТ0319.03.00.000 СБ Упор.cdw
- ОТ0319.03.00.001 Лыжа.cdw
- ОТ0319.03.00.001 Лыжа.m3d
- ОТ0319.03.00.002 Планка.cdw
- ОТ0319.03.00.002 Планка.m3d
- ОТ0319.03.00.003 Ролик.cdw
- ОТ0319.03.00.003 Ролик.m3d
- ОТ0319.03.00.004 Ось.cdw
- ОТ0319.03.00.004 Ось.m3d
- ОТ0319.03.00.005 Плита.cdw
- ОТ0319.03.00.005 Плита.m3d
- ОТ0319.03.00.006 Шайба.cdw
- ОТ0319.03.00.006 Шайба.m3d
ОТ0319.02.00.000 СБ Ножницы
- Гайка М48x1,5-6H ГОСТ 11871-88.a3d
- Гайка М48x1,5-6H ГОСТ 11871-88.cdw
- ОТ0319.02.00.000 СБ Ножницы Сборочный чертеж.cdw
- ОТ0319.02.00.000 СБ Ножницы.a3d
- ОТ0319.02.00.001 Шестерня.cdw
- ОТ0319.02.00.001 Шестерня.m3d
- ОТ0319.02.00.002 Вал.cdw
- ОТ0319.02.00.002 Вал.m3d
- ОТ0319.02.00.0021 Шестерня.m3d
- ОТ0319.02.00.003 Крышка.cdw
- ОТ0319.02.00.003 Крышка.m3d
- ОТ0319.02.00.004 Шайба.cdw
- ОТ0319.02.00.004 Шайба.m3d
- ОТ0319.02.00.005 Гайка М98х2.cdw
- ОТ0319.02.00.005 Гайка М98х2.m3d
- ОТ0319.02.00.006 Кольцо .m3d
- ОТ0319.02.00.006 Кольцо.cdw
- ОТ0319.02.00.007 Кольцо Упор.cdw
- ОТ0319.02.00.007 Кольцо Упор.m3d
- ОТ0319.02.00.008 Шестерня.cdw
- ОТ0319.02.00.008 Шестерня.m3d
- ОТ0319.02.00.009 Вал.cdw
- ОТ0319.02.00.009 Вал.m3d
- ОТ0319.02.00.010 Крышка.cdw
- ОТ0319.02.00.010 Крышка.m3d
- ОТ0319.02.00.011 Корпус.cdw
- ОТ0319.02.00.011 Корпус.m3d
- ОТ0319.02.00.012 Вал.cdw
- ОТ0319.02.00.012 Вал.m3d
- ОТ0319.02.00.013 Крышка.m3d
- ОТ0319.02.00.014 Крышка.m3d
- ОТ0319.02.00.015 Переходная плита.cdw
- ОТ0319.02.00.015 Переходная плита.m3d
- ОТ0319.02.00.016 Кольцо режущее.cdw
- ОТ0319.02.00.016 Кольцо режущее.m3d
- ОТ0319.02.00.017 Кольцо дистанционное.cdw
- ОТ0319.02.00.017 Кольцо дистанционное.m3d
- ОТ0319.02.00.018 Кольцо упорное.cdw
- ОТ0319.02.00.018 Кольцо упорное.m3d
- ОТ0319.02.00.019 Втулка.cdw
- ОТ0319.02.00.019 Втулка.m3d
- ОТ0319.02.00.020 Шпонка.cdw
- ОТ0319.02.00.020 Шпонка.m3d
- ОТ0319.02.01.000 СБ Корпус.a3d
- ОТ0319.02.01.000 СБ Корпус.cdw
- ОТ0319.02.01.001 Боковина.cdw
- ОТ0319.02.01.001 Боковина.m3d
- ОТ0319.02.01.002 Основание.cdw
- ОТ0319.02.01.002 Основание.m3d
- ОТ0319.02.01.003 Бок.cdw
- ОТ0319.02.01.003 Бок.m3d
- ОТ0319.02.02.000 СБ Перемычка Сборочный чертеж.cdw
- ОТ0319.02.02.000 СБ Перемычка.a3d
- ОТ0319.02.02.001 Пластина.cdw
- ОТ0319.02.02.001 Пластина.m3d
- ОТ0319.02.02.002 Пластина.cdw
- ОТ0319.02.02.002 Пластина.m3d
- ОТ0319.02.02.003 Косынка.cdw
- ОТ0319.02.02.003 Косынка.m3d
- ОТ0319.02.03.000 СБ Стойка Сборочный чертеж.cdw
- ОТ0319.02.03.000 СБ Стойка.a3d
- ОТ0319.02.03.000-01 СБ Стойка.a3d
- ОТ0319.02.03.001 Уголок.cdw
- ОТ0319.02.03.001 Уголок.m3d
- ОТ0319.02.03.002 Пластина.cdw
- ОТ0319.02.03.002 Пластина.m3d
- ОТ0319.02.03.003 Косынка.cdw
- ОТ0319.02.03.003 Косынка.m3d
- ОТ0319.02.03.004 Плита.cdw
- ОТ0319.02.03.004 Плита.m3d
- ОТ0319.02.03.004-01 Плита.cdw
- ОТ0319.02.03.004-01 Плита.m3d
- ОТ0319.02.04.000 СБ Основание Сборочный чертеж.cdw
- ОТ0319.02.04.000 СБ Основание.a3d
- ОТ0319.02.04.001 Плита.m3d
- ОТ0319.02.04.001 Плита.cdw
- ОТ0319.02.04.002 Уголок.cdw
- ОТ0319.02.04.002 Уголок.m3d
- ОТ0319.02.04.003 Уголок.cdw
- ОТ0319.02.04.003 Уголок.m3d
- ОТ0319.02.04.004 Пластина.cdw
- ОТ0319.02.04.004 Пластина.m3d
- ОТ0319.02.04.005 Пластина.cdw
- ОТ0319.02.04.005 Пластина.m3d
- ОТ0319.02.04.006 Пластина.cdw
- ОТ0319.02.04.006 Пластина.m3d
- ОТ0319.02.05.000 Гитара.a3d
- ОТ0319.02.05.001 Шестерня Z=38.cdw
- ОТ0319.02.05.001 Шестерня Z=38.m3d
- ОТ0319.02.06.000 Крепление.a3d
- ОТ0319.02.06.000 Крепление.cdw
- ОТ0319.02.06.001 Перемычка.cdw
- ОТ0319.02.06.001 Перемычка.m3d
- ОТ0319.02.06.002 Пластина.cdw
- ОТ0319.02.06.002 Пластина.m3d
- ОТ0319.02.06.003 Косынка.cdw
- ОТ0319.02.06.003 Косынка.m3d
- Проработка Ножницы.cdw
- Проработка Ножницы0001.cdw
- Проработка ОТ0319.02.00.000 СБ Ножницы Сборочный чертеж.cdw
- Сварной шов.m3d
- Шпонка 12х44х7,5.m3d
- Шпонка 14х24х8,5.m3d
- Шпонка 14х33х8,5.m3d
- Шпонка 14х50х8,5.m3d
- Шпонка 14х56х8,5.m3d
1.m3d
2.m3d
3.m3d
4.m3d
5.m3d
FLENDER_Зубчатые_редукторы_B3SH09A12.5.a3d
FLENDER_Зубчатые_редукторы_B3SH09A12.5.log
Копия (2) ОТ0319.00.00.000 СБ Станок для порезки полосы.a3d
Копия ОТ0319.00.00.000 СБ Станок для порезки полосы.a3d
Мотор-редуктор SK 4282A-132S4-01.m3d
Мотор-редуктор SK 4282A-132S4-02.m3d
Мотор-редуктор SK 4282A-132S4.m3d
Мотор-редуктор.a3d
ОТ0319 Проработка.frw
ОТ0319.00.00.000 СБ Станок для порезки полосы.a3d
ОТ0319.00.00.000 СБ Станок для порезки полосы.stp
Редуктор Ч-160.m3d
