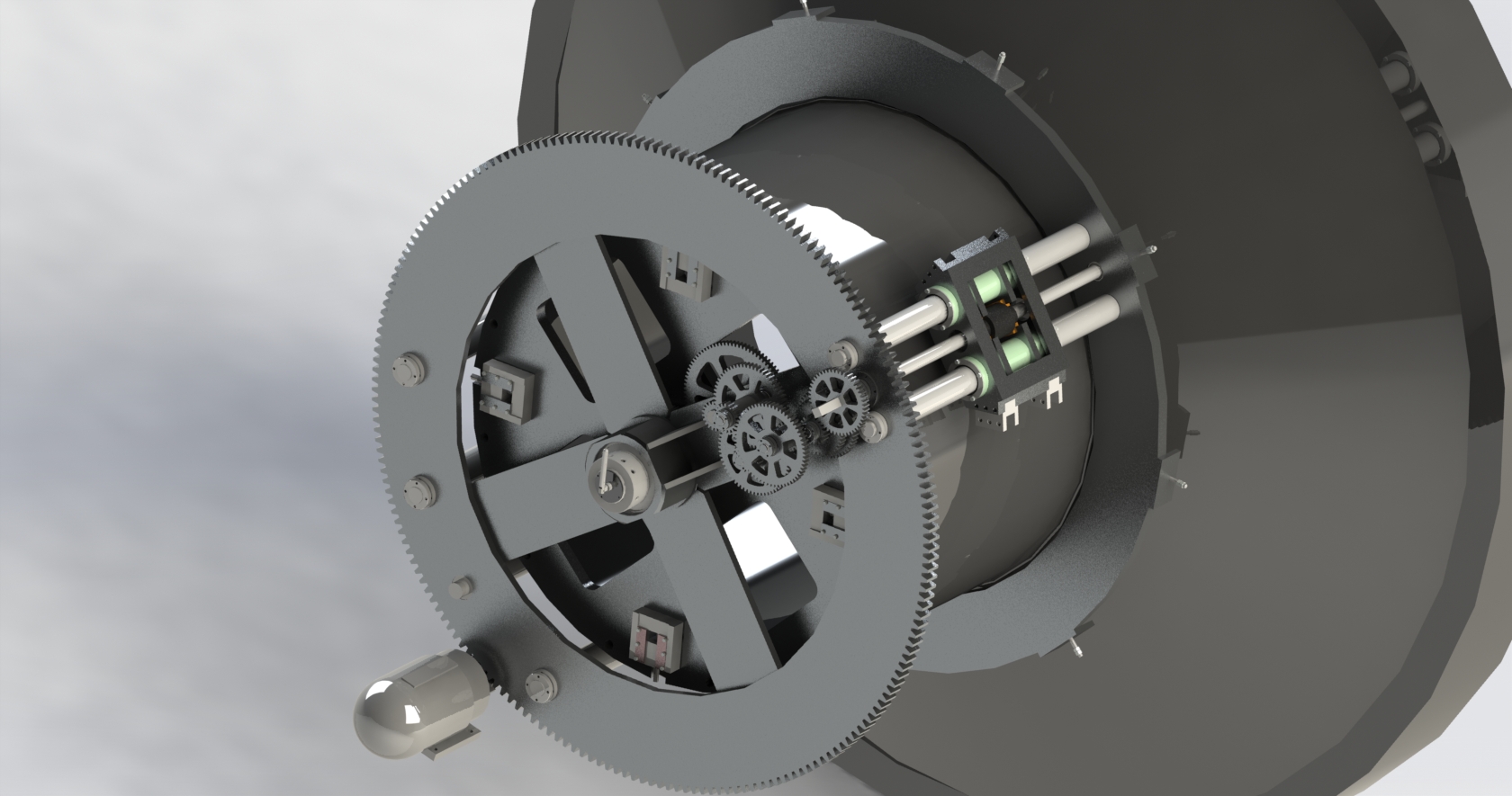

Станок токарный - летучий суппорт

На многих предприятиях существует проблема с ремонтом поверхностей тел вращения большого диаметра (например подшипниковая поверхность цапфы сушилок и дробилок угля на электростанциях). Такие детали зачастую невозможно демонтировать с места их установки или очень дорого доставить на завод для обработки на токарном станке. Данный станок является мобильным станком. Основной особенностью такого станка является то, что он вращается вокруг неподвижной детали и при этом происходит токарная обработка поверхности детали. Данная модель предназначена для обработки поверхности цапфы диаметром 1800 мм и длиной 1000 мм. Механизм вращения (главного привода) и подачи осуществляется от одного мотор-редуктора через зубчатую передачу.

Состав: 3D сборка и все детали Язык документа

Софт: SolidWorks 2014

Файлы:
блочка z3_z6.SLDASM
блочка z5_z8.SLDASM
блочка z7_z10.SLDASM
блочка z9_z12.SLDASM
Втулка с манжетами.SLDASM
кулачковая опора.SLDASM
Манжета ГОСТ8752-79.SLDASM
общая сборка.SLDASM
подшипник 943_60.SLDASM
Подшипник 7503А ГОСТ27365-87.SLDASM
Подшипник ГОСТ7872-89.SLDASM
Подшипник ГОСТ8338-75.SLDASM
резцедержка в сборе со втулками.SLDASM
ᡮઠ ?᭮?????.SLDASM
ᡮઠ ???୨ ??? ?????.SLDASM
сварная планшайба.SLDASM
сварная резцедержка.SLDASM
Compress Springs 006SE7OC.SLDPRT
боковая стенка.SLDPRT
Болт ГОСТ 7805-70.SLDPRT
вал подшипников.SLDPRT
вал эксцентриковый.SLDPRT
верхняя крышка.SLDPRT
винт кулачка.SLDPRT
винт ходовой.SLDPRT
втулка блочки z3_z6.SLDPRT
втулка блочки z5_z8.SLDPRT
втулка блочки z7_z10.SLDPRT
втулка блочки z9_z12.SLDPRT
втулка для оси z1_z4.SLDPRT
Втулка опорная.SLDPRT
втулка суппорта.SLDPRT
втулка фторопласт.SLDPRT
Гайка.SLDPRT
Гайка М45х3.SLDPRT
Гайка М56х3.SLDPRT
Гайка М56х3 для подшип. узла.SLDPRT
Гайка М56х3 укороченная.SLDPRT
Гайка М130 .SLDPRT
гайка направляющей.SLDPRT
гайка ходового винта.SLDPRT
Детали Манжеты ГОСТ8752-79 (Тип2).SLDPRT
детали подшипника ГОСТ27365-87_.SLDPRT
Детали шар рад подш.SLDPRT
Детали шар упорн подш.SLDPRT
Деталь подшипника 943_60.SLDPRT
Задняя опора.SLDPRT
Колесо Z200.SLDPRT
кольцо поджимное.SLDPRT
контгайка направляющей.SLDPRT
крышка задняя.SLDPRT
крышка манжеты.SLDPRT
Манжета ГОСТ14896-84.SLDPRT
Мотор-редуктор 3МП-50 с двигателем АИР90L4.SLDPRT
направляющая.SLDPRT
нижняя крышка.SLDPRT
Опора переднего кулачка.SLDPRT
опора сухаря.SLDPRT
Основание.SLDPRT
ось блочки z3_z6.SLDPRT
ось блочки z5_z8.SLDPRT
ось блочки z7_z10.SLDPRT
ось блочки z9_z12.SLDPRT
ось шестерен z1_z4.SLDPRT
передний кулачок.SLDPRT
передняя крышка эксцентрика.SLDPRT
передняя стенка.SLDPRT
переходная плита для резца.SLDPRT
планка переднего кулачка.SLDPRT
поддерживающие оси.SLDPRT
прижимная планка сухаря.SLDPRT
прижим сухаря.SLDPRT
прокладка войлок.SLDPRT
Прокладки текстолит.SLDPRT
промежуточное кольцо.SLDPRT
ребро жесткости планшайбы.SLDPRT
ручка вкл подачи.SLDPRT
спица планшайбы.SLDPRT
стакан первой оси гитары.SLDPRT
стакан подшипникового узла.SLDPRT
Стенка задняя (цапфа).SLDPRT
Сухарь.SLDPRT
упор пружины..SLDPRT
фиксатор щестерни.SLDPRT
чугунная втулка шестерни.SLDPRT
Шайба ГОСТ 11371-78.SLDPRT
шестерня m5 z20 (z4).SLDPRT
шестерня m5 z20 (z6).SLDPRT
шестерня m5 z20 (z8).SLDPRT
шестерня m5 z20 (z10).SLDPRT
шестерня m5 z20 (z12).SLDPRT
шестерня m5 z27 (z13).SLDPRT
шестерня m5 z28 (z14).SLDPRT
шестерня m5 z40 (z9).SLDPRT
шестерня m5 z47 (z11).SLDPRT
шестерня m5 z60 (z3).SLDPRT
шестерня m5 z60 (z5).SLDPRT
шестерня m5 z60 (z7).SLDPRT
шестерня m5 z70.SLDPRT
шестерня m5 z90.SLDPRT
шестерня m10 z14.SLDPRT
шестерня z49 (z15).SLDPRT
шпилька заднего сухаря.SLDPRT
