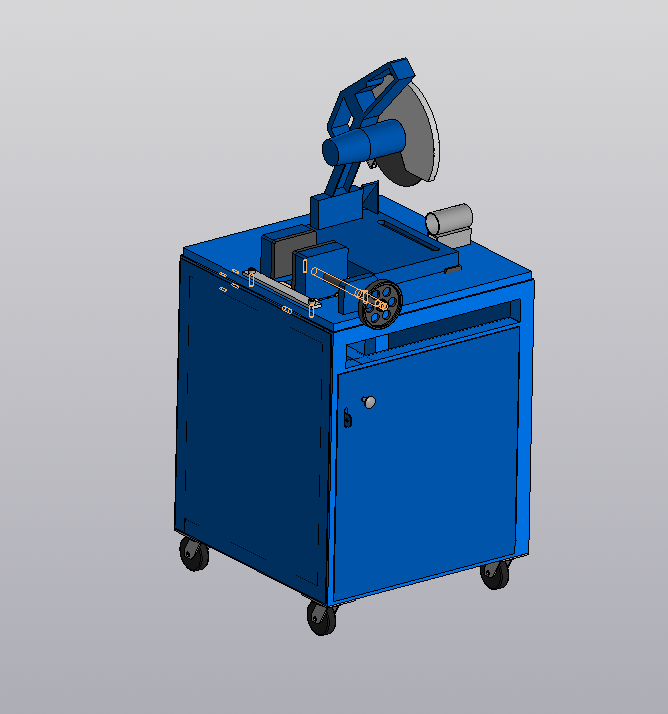

Стол с дисковой пилой

150

Стол предназначался для отрезания жил и кабеля в диаметре до 20 мм.

#рабочийстол #столсполками 3D Модели Отрезная пила

Автор

Андрей

Дата

27.09.2025

Язык

Русский

Состав

3D Сборка, чертежи, спецификация

Софт

КОМПАС-3D 22, 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ПДФ
- ЭМ-КАБЕЛЬ 10.90.000 СБ Спецификация стол с дисковой пилой.pdf

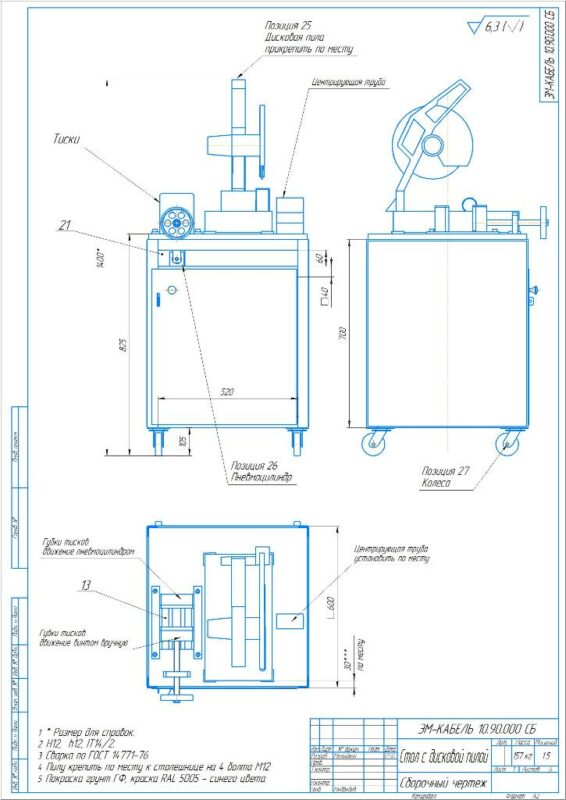

- ЭМ-КАБЕЛЬ 10.90.000 СБ Стол с дисковой пилой.pdf
- ЭМ-КАБЕЛЬ 10.90.002 Задняя стенка.pdf
- ЭМ-КАБЕЛЬ 10.90.003 Ручка.pdf
- ЭМ-КАБЕЛЬ 10.90.005 Полка.pdf
- ЭМ-КАБЕЛЬ 10.90.006 Ушко.pdf
- ЭМ-КАБЕЛЬ 10.90.007 Боковина.pdf
- ЭМ-КАБЕЛЬ 10.90.008 Винт.pdf
- ЭМ-КАБЕЛЬ 10.90.009 Плита скольжения (текстолит).pdf
- ЭМ-КАБЕЛЬ 10.90.012 Столешница.pdf
- ЭМ-КАБЕЛЬ 10.90.013 Пластина винта.pdf
- ЭМ-КАБЕЛЬ 10.90.014 Штурвал.pdf
- ЭМ-КАБЕЛЬ 10.90.015 Дверь.pdf
- ЭМ-КАБЕЛЬ 10.90.016 Пластина прижимная.pdf
- ЭМ-КАБЕЛЬ 10.90.017 Пластина крепежная пневмоцилиндра.pdf
- ЭМ-КАБЕЛЬ 10.90.018 Ось петли cdw.pdf
- ЭМ-КАБЕЛЬ 10.90.019 Втулка петли cdw.pdf
- ЭМ-КАБЕЛЬ 10.90.300 СБ Каркас стола.pdf
1 Сборка с дисковой пилой.a3d
1 Сборка с дисковой пилой.stp
винт поджима.m3d
втулка петли.m3d
дверь.m3d
Деталь.m3d
дисковая пила.m3d
задняя стенка.m3d
каркас стола.m3d
колесо.m3d
крепление пневмоцилиндра.m3d
кронштейн двери.m3d
лист закрытия.m3d
ось петли.m3d
Пила торцовочная.m3d
плита винта.m3d
плита крепления.m3d
пневмоцоилиндр ход 150.m3d
пневмоцоилиндр ход 80.m3d
пол.m3d
руль.m3d
ручка.m3d
стол с пилой.m3d
столешница.m3d
текстолит.m3d
тиски стационар.m3d
тиски.m3d
труба.m3d
упор.m3d
ЭМ-КАБЕЛЬ 10.90.000 СБ Спецификация стол с дисковой пилой.spw
ЭМ-КАБЕЛЬ 10.90.000 СБ Стол с дисковой пилой.cdw
ЭМ-КАБЕЛЬ 10.90.002 Задняя стенка.cdw
ЭМ-КАБЕЛЬ 10.90.003 Ручка.cdw
ЭМ-КАБЕЛЬ 10.90.005 Полка.cdw
ЭМ-КАБЕЛЬ 10.90.006 Ушко.cdw
ЭМ-КАБЕЛЬ 10.90.007 Боковина.cdw
ЭМ-КАБЕЛЬ 10.90.008 Винт.cdw
ЭМ-КАБЕЛЬ 10.90.009 Плита скольжения (текстолит).cdw
ЭМ-КАБЕЛЬ 10.90.013 Пластина винта.cdw
ЭМ-КАБЕЛЬ 10.90.014 Штурвал.cdw
ЭМ-КАБЕЛЬ 10.90.015 Дверь.cdw
ЭМ-КАБЕЛЬ 10.90.016 Пластина прижимная.cdw
ЭМ-КАБЕЛЬ 10.90.017 Пластина крепежная пневмоцилиндра.cdw
ЭМ-КАБЕЛЬ 10.90.018 Ось петли cdw.cdw
ЭМ-КАБЕЛЬ 10.90.019 Втулка петли cdw.cdw
ЭМ-КАБЕЛЬ 10.90.100 СБ Тиски с кронштейном.cdw
ЭМ-КАБЕЛЬ 10.90.200 СБ Тиски для винта.cdw
ЭМ-КАБЕЛЬ 10.90.300 СБ Каркас стола.cdw
