Строение та обслуживание станка с чпу модели 1П420Ф40 с системой НЦ-210 на обработку детали "крышка"

ВПУ-7
кафедра машиностроение и обработка металлов резанием.
Курсовой проект с дисциплины: Машиностроение и станки с ЧПУ.
На тему: "Строение та обслуживание станка с чпу модели 1П420Ф40 с системой НЦ-210 на обработку детали "крышка""
Кременчуг 2017

Станок многоцелевой токарно-револьверный патронно-прутковый с ЧПУ мод. 1П420ПФ40 предназначен для выполнения токарной и доводочной сверлильно-фрезерной обработки деталей из прутка диаметром до 60 мм. в автоматическом режиме обработки и штучных заготовок диаметром до 200 мм. в полуавтоматическом режиме обработки в условиях мелко серийного и серийного производства.
При использовании универсальных промышленных роботов станок может работать в автоматическом режиме обработки штучных заготовок.
Станок обеспечивает точность обработки деталей при обточци - h6, при расточке - H7, по длине 0,05 мм.
На станке можно выполнять следующие виды обработки:
обточки, расточки, подрезки торцов, прорезание канавок, точение конусов, точение радиусных поверхностей, сверление, зенкерование, фрезерования, нарезания резьбы резцом, нарезания резьбы метчиком и плашкой, точения и растачивания сложных криволинейных поверхностей и т.д.

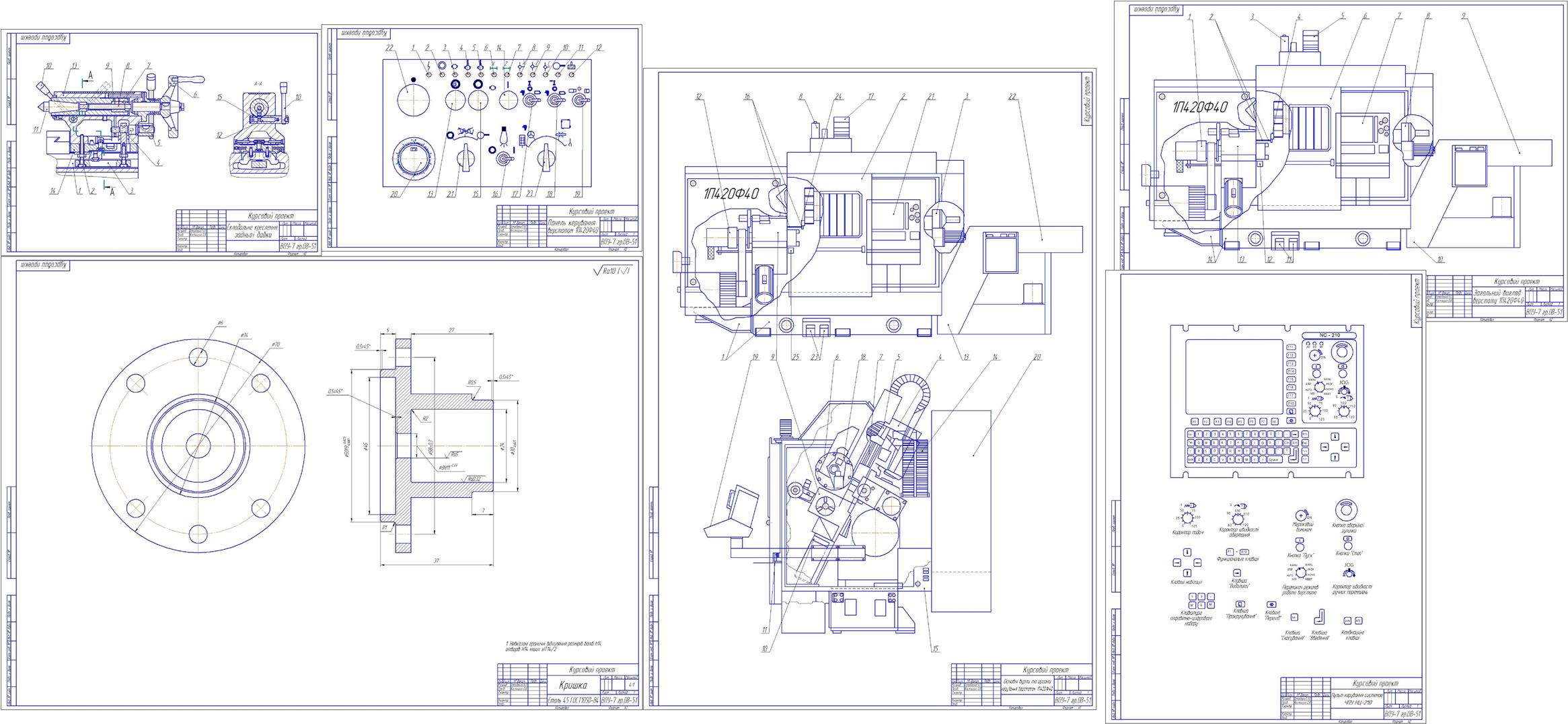

Графическая часть содержит: общий вид станка, основные узлы, панель управления, пульт нц-210, задняя бабка, чертеж детали "крышка"

Зміст

1. Вступ ……………………………………………………………………………..
2. Призначення і технічна характеристика верстата 1П420Ф40………………...
3. Основні вузли верстата 1П420Ф40, призначення і характеристика………….
4. Органи керування верстатом 1П420Ф40……………………………………….
5. Система ЧПК НЦ-210....………………………………………………………...
6. Особливості програмування системи ЧПК НЦ-210………………………...
7. Кінематика верстата 1П420Ф40………………………………………………...
8. Налагоджування верстата 1П420Ф40…………………………………………..
9. Розрахунок передачі гвинт-гайка кочення……………………………………
10. Технологічний процес обробки кришки……………………………………..
11. Керуюча програма обробки кришки…………………………………………
12. Конструкція та принцип дії задньої бабки верстата 1П420Ф40…………….
13. Обслуговування і ремонт верстата 1П420Ф40……………………………….
14. Техніка безпеки при роботі на верстаті 1П420Ф40…………………………..
15. Список використаної літератури……………………………………………...
16. Додатки………………………………………………………………………….
