Конкурс асов 3D-моделирования

Технология механической и физико-технической обработки станка 15к20Т1

Белорусско-Российский университет
кафедра “ Металлорежущие станки и инструменты
Курсовой проект по дисциплине “Технология механической и физико-технической обработки”
на тему Технология механической и физико-технической обработки станка 15к20Т1
Могилев 2019

Исходные данные Диаметр заготовки D,мм – 90
Диаметр после обработки d,мм – 78
Длина обработки В,мм -280
Обрабатываемый материал – Чугун СЧ25
Твердость обрабатываемого материала, HB- 240
Способ установки – в патроне , точение на проход
Вид обработки – чистовая
Шероховатость Ra, мкм - 3,2
Модель станка- 15К20Т1

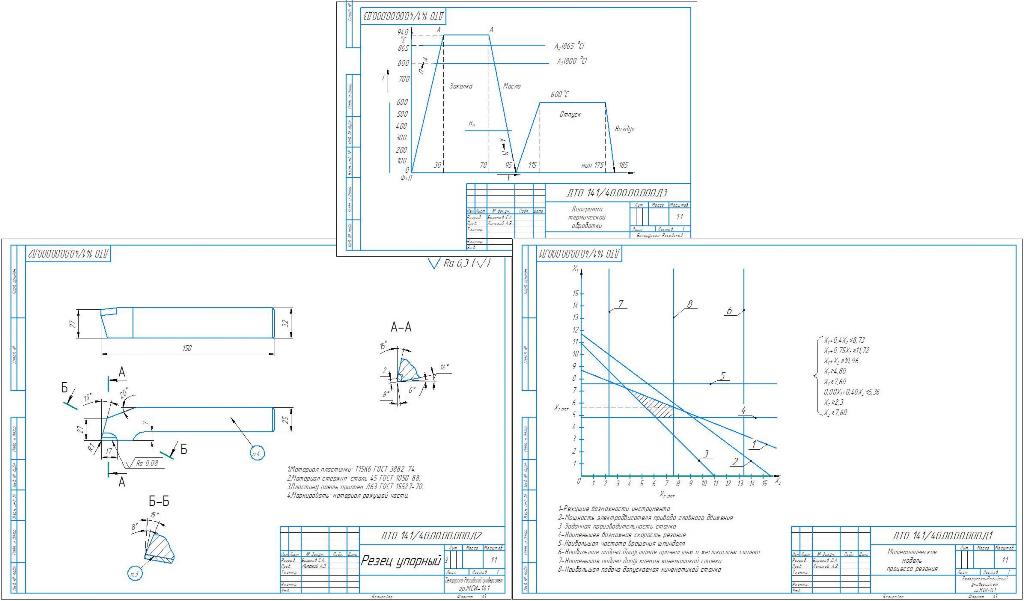

Графическая часть содержит график и чертеж резца

Содержание
Введение
1.Расчет оптимальных режимов резания
1.1 Исходные данные
1.2 Режущие возможности инструмента
1.3 Мощность электродвигателя привода главного движения станка
1.4 Заданная производительность станка
1.5 Наименьшая допустимая скорость резания
1.6 Наибольшая возможная скорость резания, допускаемая кинематикой станка
1.7 Наибольшая допустимая подача
1.8 Наименьшая подача, допускаемая кинематикой станка
1.9 Наибольшая подача, допускаемая кинематикой станка
2 Проектирование резца токарного упорного
2.1 Выбор инструментального материала
2.2 Материал державки резца
2.3 Геометрические параметры
2.4 Режимы резания
2.5 Допускаемая длина режущей кромки
2.6 Расчёт державки резца
2.7 Определяем стрелу прогиба
2.8 Длина резца
3. Xимико-термическая обработка стали 45X14H14B2M
Список использованной литературы

Состав: резец(ВО) Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Технология механической и физико-технической обработки станка 15к20Т1

ТМФТО\Rezets.cdw
ТМФТО\Rezets.cdw.bak
ТМФТО\Titulnik.docx
ТМФТО\Titulnik1.docx
ТМФТО\ГРАФИК.cdw
ТМФТО\ГРАФИК.cdw.bak
ТМФТО\Новая папка\записка.docx
ТМФТО\содержание.docx
ТМФТО\Чертеж1.cdw
ТМФТО\Чертеж1.cdw.bak
ТМФТО\Новая папка
ТМФТО
