Филиал УО Брестский государственный технический университет политехнический колледж
Машиностроительное отделение
Специальность металлорежущие станки и инструменты

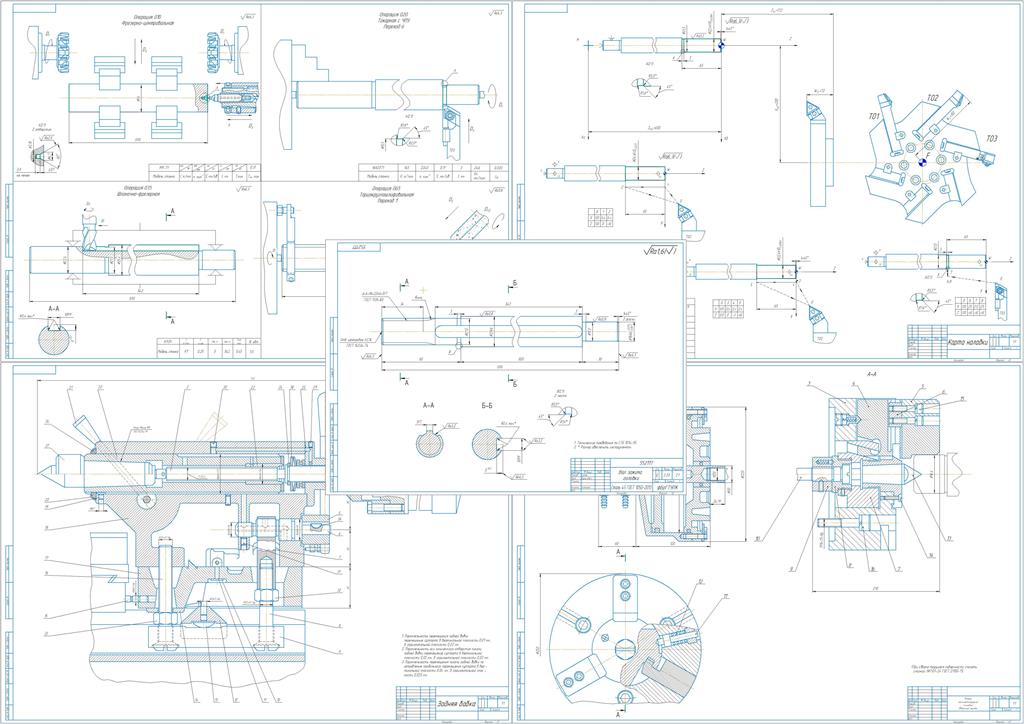

Дипломный проект на тему "Проектирование наладки станков с ЧПУ на обработку детали Вал зажима головки 552117"
Брест 2018
При выполнении дипломного проекта был разработан технологический процесс обработки детали “ Вал зажима головки 552117 ” в условиях среднесерийного производства. В проекте заново рассчитали и выбрали заготовку, расписали технологический процесс, ужесточили режимы резания и нормы времени на выполнение некоторых операции по сравнению с базовым вариантом технологического процесса.
Был произведен перевод обработки детали со станков с ручным управлением на станки с системами числового программного управления. Кроме вышеперечисленных достоинств данный перевод позволяет в большей степени автоматизировать часть вспомогательных операций за счет применения механизированного приспособления для крепления заготовки и уменьшить трудоемкость выполняемых операций и трудоемкость пригоночных работ, выполняемых при сборке, так как детали, изготовленные по одной программе практически полностью взаимозаменяемы. Уменьшить число высококвалифицированных рабочих, повысить их общеобразовательный уровень.
На токарной операции подробно разработанной в проекте, значительно снижается штучное время обработки, повышается точность детали, обеспечивается высокая безопасность рабочего, так как рабочая зона с его стороны полностью ограждена и находиться дальше от рабочего, чем на станках с ручным управлением.
Содержание
Введение……………………………………………………………………………………
1 Технологический раздел
1.1 Характеристика обрабатываемой детали…………………………………………...
1.2 Предварительный выбор типа производства………………………………………
1.3 Выбор заготовки……………………………………………………………………...
1.4 Выбор технологических баз…………………………………………………………
1.5 Разработка маршрутного техпроцесса……………………………………………..
1.6 Обоснование выбора станков с ЧПУ………………………………………………
1.7 Расчет припусков……………………………………………………………………
1.8 Расчет режимов резания…………………………………………………………….
1.9 Расчет норм времени………………………………………………………………..
1.10 Уточненный расчет типа производства……………………………………………
1.11 Определение необходимого количества оборудования…………………………..
1.12 Разработка управляющей программы для станка с ЧПУ…………………………
2 Конструкторский раздел
2.1 Выбор схемы установки заготовки в приспособлении……………………………
2.2 Расчет усилия зажима заготовки в приспособлении……………………………..
2.3 Описание работы приспособления…………………………………………………
3 Наладка станка с ЧПУ
3.1 Расчет размерной настройки ……………………………………………………….
3.2 Наладка станка с ЧПУ на обработку детали……………………………………….
3.3 Регулирование и обслуживание узлов станка с ЧПУ……………………………
4 Общий раздел
4.1 Охрана труда и окружающей среды………………………………………………..
4.2 Решение проблем энерго- и ресурсосбережения в машиностроении……………
5 Экономический раздел
5.1 Расчет нормы времени на обработку партии деталей ……………………….…..
5.2 Расчет стоимости основных фондов и материальных затрат ……………………
5.3 Расчет фондов заработной платы и накладных расходов………………………..
5.4 Определение себестоимости обработки партии деталей ………………………..
5.5 Расчет показателей экономической эффективности……………………………..
Заключение…………………………………………………………………………..
Список использованных источников……………………………………………..
Приложения
Исходные данные - чертеж детали и годовая норма выпуска Nr = 10000 штук.
