Конструкция тисков разработана как образец, позволяющий проверить возможности технологического оборудования при выполнении фрезерных, токарных и других операций, включая изготовление корпусных деталей, направляющих элементов, прижимных узлов и резьбовых соединений, а именно испытание возможностей изготовления сложных деталей и сборочных единиц на новоприбывших станках с ЧПУ.

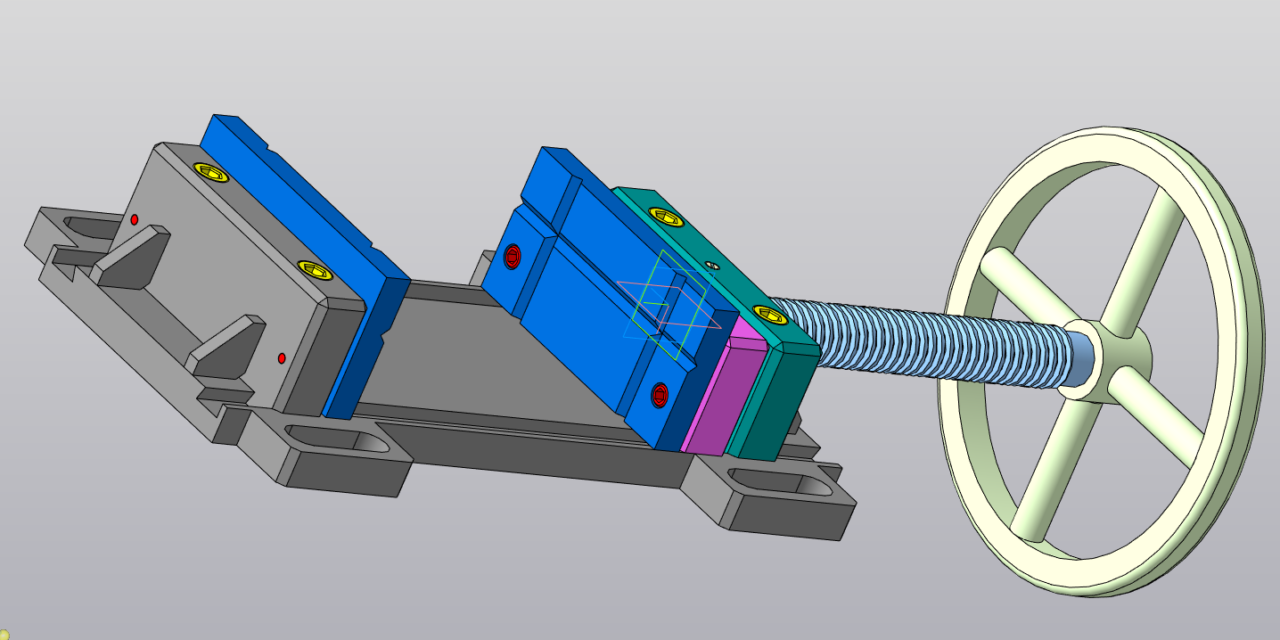

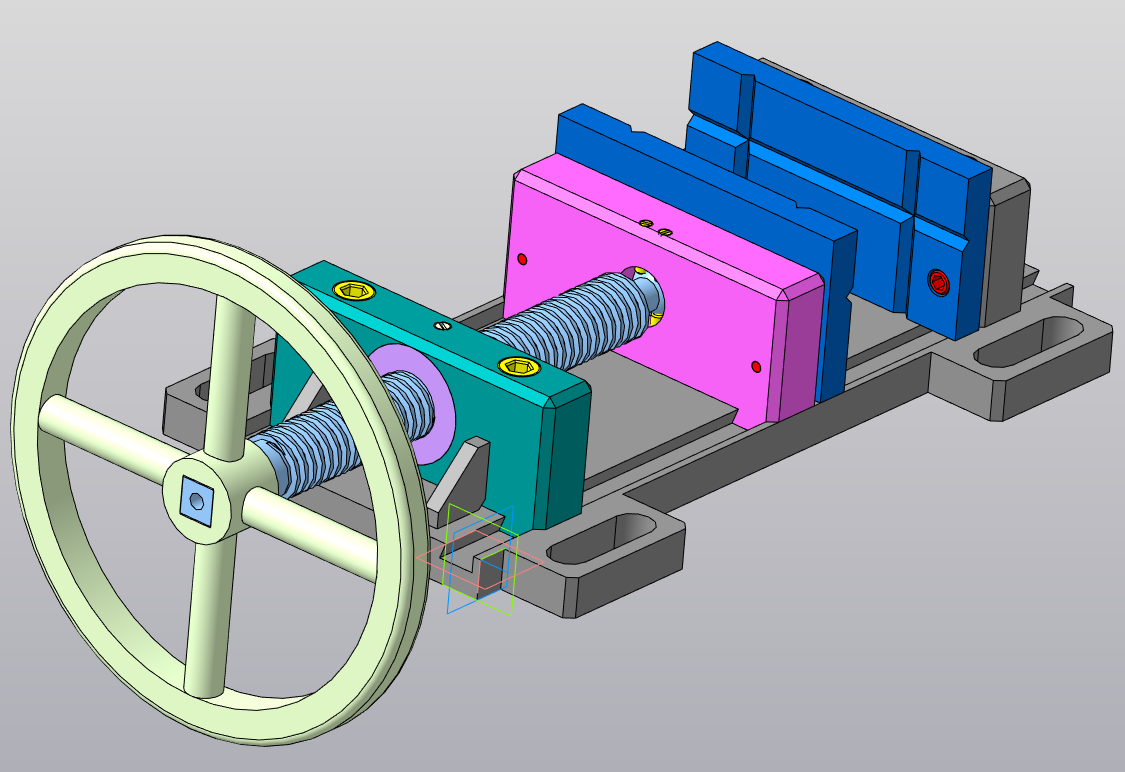

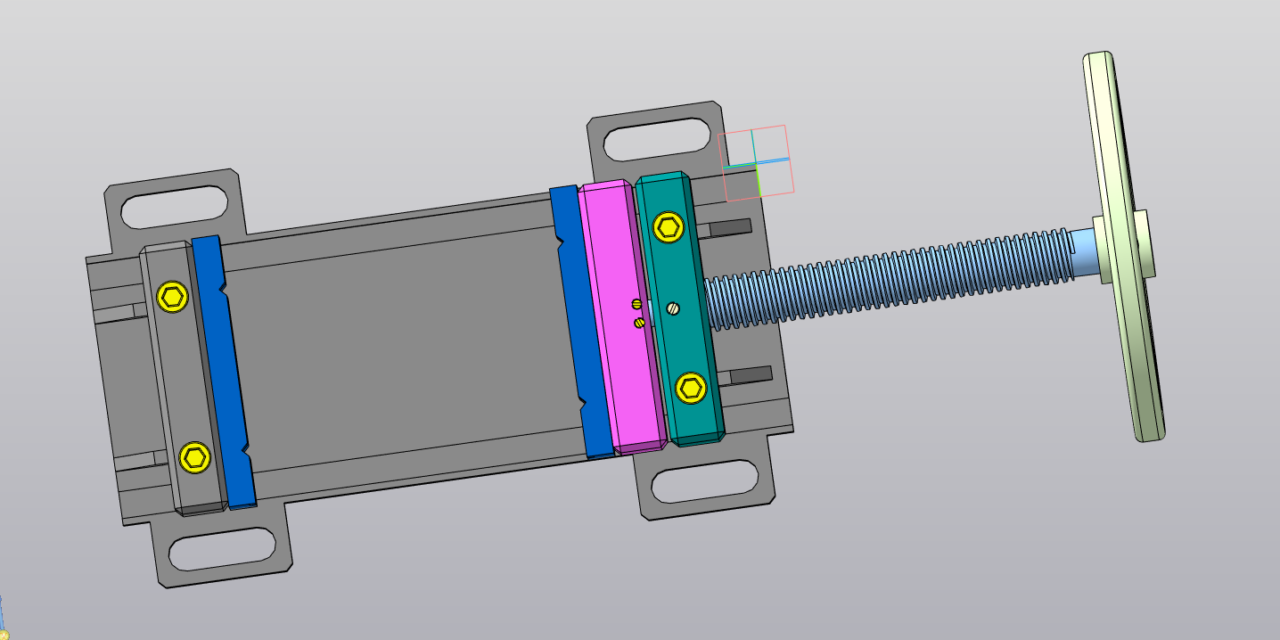

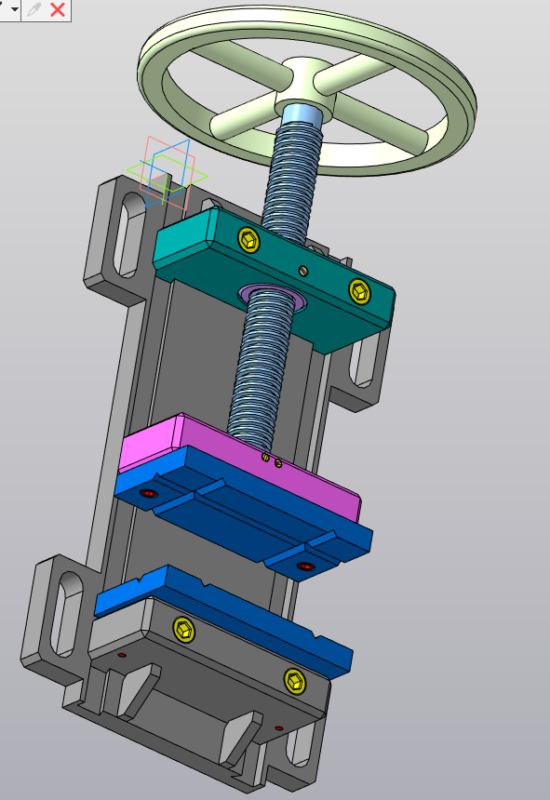

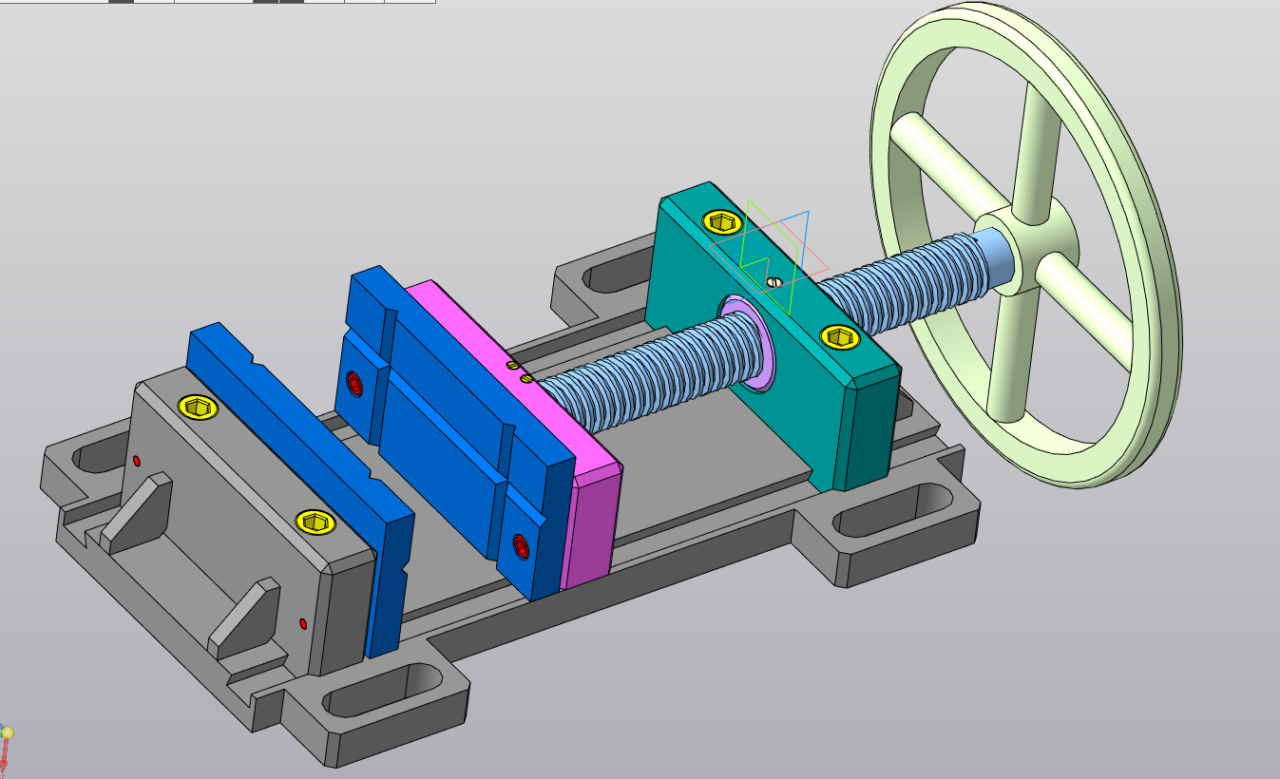

Основу конструкции составляют корпус, неподвижная и подвижная зажимные части, направляющие элементы и винтовой механизм перемещения подвижной губки. Зажим и перемещение осуществляется посредством винтовой передачи с ручным приводом.
Сборка основных элементов выполнена преимущественно болтовыми соединениями, что обеспечивает разборность конструкции, удобство обслуживания и возможность демонстрации отдельных конструктивных решений. Для повышения жесткости и надежности отдельных элементов (если тиски таки не уедут потом в металлолом)применены сварные соединения с установкой усиливающих косынок.
ширина губок 200 мм
высота губок 100 мм
максимальный размер зажимаемой детали 240 мм
