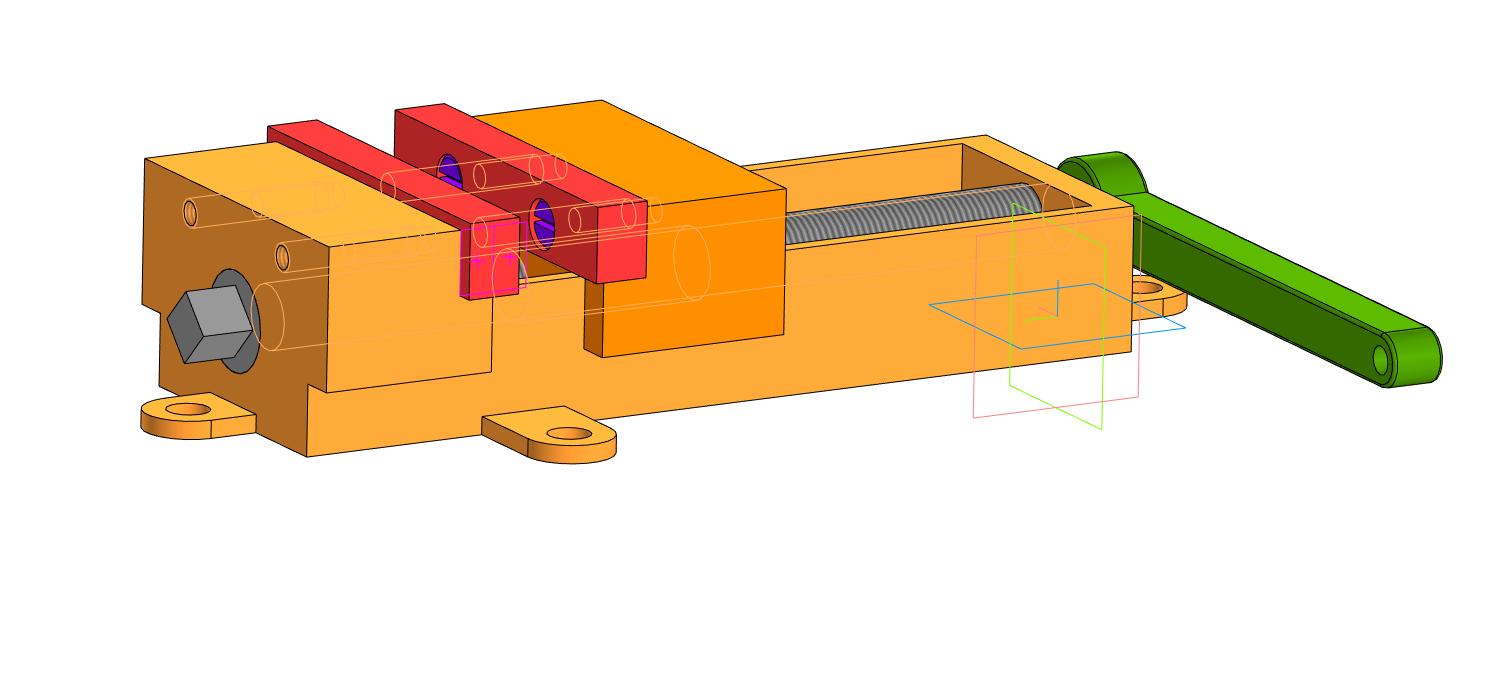

Тиски станочные, низкопрофильные для малогабаритных деталей, применительно для использования с фрезерным станком - нгф-110. Максимальное открытие тисков -117мм. длинна губок- 110мм. высота тисков 65мм. . В моем случае модель изготовлена на базе 80-го швеллера ( 8П ГОСТ 8240-97;Ст0 ГОСТ 535-2005) и винтовой пары от домкрата, возможны и другие варианты. Для изготовления данного образца не требуется высоко-технологичных станков и инструментов, достаточно: - свар.ап. фортуна, и дрель. ( да и отсутствие "криворукости".)...
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Тиски станочные 117мм
Тиски станочные 117мм
0
0
428
6
1
20
Сообщить о проблеме
leonn
Содержимое архива
-
губка 1.m3d
-
тиски подвижная губка.m3d
-
тиски корпус.m3d
-
резьбовой болт.m3d
-
губка2.m3d
-
тиски.a3d
-
ручка тисков.m3d
-
винт крепления губок.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Алексей Колосов
020181
Olenka19
tigrilo
Виталий
Комментарии
1
Дмитрий
Лихачев
11.01.2024 в 07:07
Ссылка на комменарий 368028
Автору спасибо за модель. Но сборка корявая, пришлось потратить 10 минут (это с моим опытом) на то чтобы откорректировать её. При загрузке вечно требовал перестроения и зачем-то автор в сборке создавал эскизы и детали, если есть отдельные файлы входящих деталей.
