Угломер для фасок МГО-2118СБ

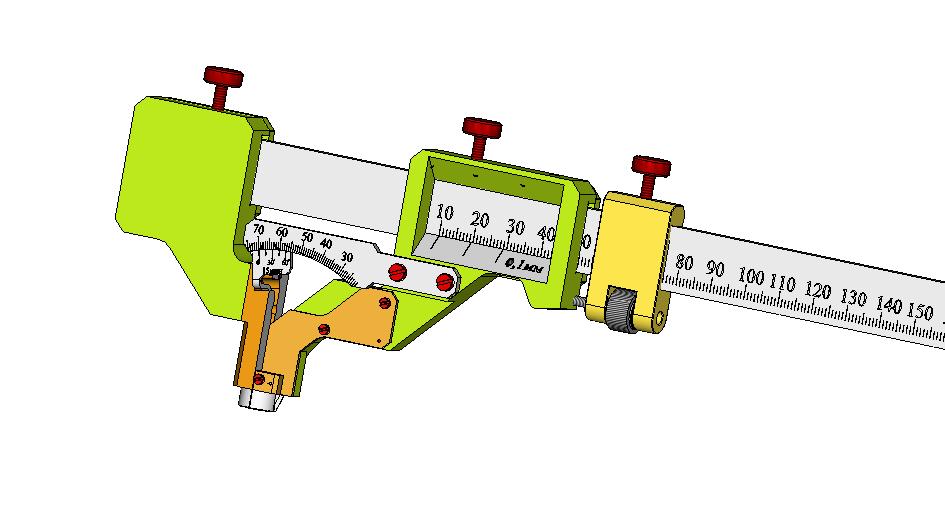

Угломер МГО-2118СБ предназначен для контроля и измерения угла фаски от 25 до 70 градусов и диаметра отверстия от 10 до 250 мм

Состав: Модели 3D и картинка Язык документа

Софт: SolidWorks 2007

Файлы:
МГО-2118СБ Угломер для фасок.SLDASM
Винт М2,5х
МГО-2118.001 Направляющая5.SLDPRT
МГО-2118.002 Ножка.SLDPRT
МГО-2118.003 Направляющая.SLDPRT
МГО-2118.004 Крышка.SLDPRT
МГО-2118.005 Ось.SLDPRT
МГО-2118.006 Шкала.SLDPRT
МГО-2118.007 Указатель.SLDPRT
МГО-2118.008 Пружина.SLDPRT
МГО-2134.004 Крышка.SLDPRT
МГО-2134.005 Винт М2.SLDPRT
МГО-2134.006-01 Винт М3.SLDPRT
МГО-2134.006 Винт М3.SLDPRT
МГО-2134.007 Пружина.SLDPRT
МГО-2134.008 Винт.SLDPRT
МГО-2134.009 Рамка.SLDPRT
МГО-2134.010 Штанга.SLDPRT
МГО-2134.011 Гайка.SLDPRT
МГО-2134.012 Шпилька .SLDPRT
МГО-2134.013 Крышка.SLDPRT
МГО-2134.023-01 Винт М1,6х10.SLDPRT
МГО-2134.023 Винт М1,6х5.SLDPRT
Штифт0,8х
Штифт1,6х
