Универсальные пневмо-тиски под любые вариации губок

1
2
111
0
0
50

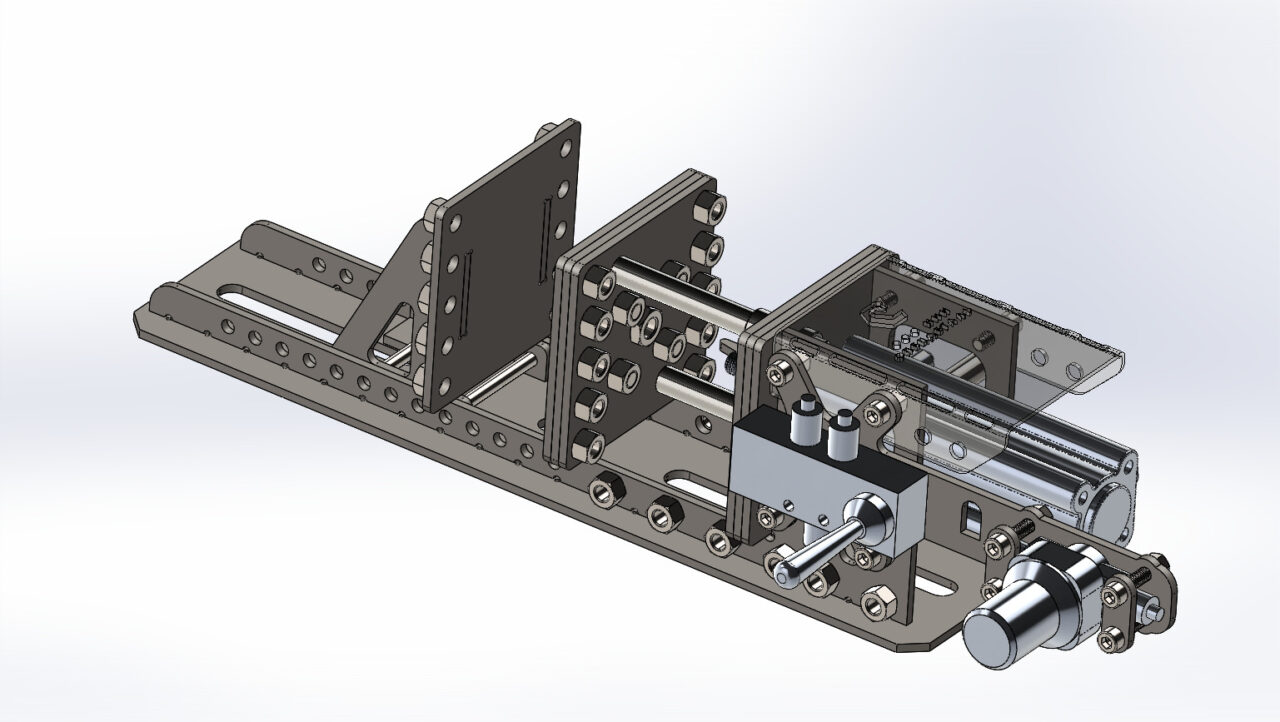

Универсальные пневмо-тиски под любые вариации губок, проектировались под зажим для ручных слесарных, шлифовальных и фрезерных операций, губки вставляются различные от 3д печатных для сверления маленьких заготовок, до стальных для фрезеровки, губки соответственно выполнялись под конкретные изделия, в комплекте к модели есть пара губок как пример. Максимальное расстояние между прижимными плитами 190мм, ход прижима 100мм, усилие зажима расчетное (по корпусу: 80-100 кг) - не максимум для цилиндра. габариты корпуса 100х410.


Сообщить о проблеме
Дата
06.04.2026
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 24 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
    • icon-Camozzi 63MP2C032A0050.SLDPRT Camozzi 63MP2C032A0050.SLDPRT
    • icon-Camozzi Пневмораспределитель.SLDPRT Camozzi Пневмораспределитель.SLDPRT
    • icon-Camozzi Редуктор Т108-R00.SLDPRT Camozzi Редуктор Т108-R00.SLDPRT
    • icon-Втулка направляющая.SLDPRT Втулка направляющая.SLDPRT
    • icon-Втулка упора.SLDPRT Втулка упора.SLDPRT
    • icon-Губки на подрезку и нарезку резьбы 30-я алюм. труба (Подвжная, неподвижная - зеркально).SLDPRT Губки на подрезку и нарезку резьбы 30-я алюм. труба (Подвжная, неподвижная - зеркально).SLDPRT
    • icon-Кожух защитный.SLDPRT Кожух защитный.SLDPRT
    • icon-Колонка направляющая.SLDPRT Колонка направляющая.SLDPRT
    • icon-Косынка.SLDPRT Косынка.SLDPRT
    • icon-Косынка неподвижной губки.SLDPRT Косынка неподвижной губки.SLDPRT
    • icon-Кронштейн управляющего блока.SLDPRT Кронштейн управляющего блока.SLDPRT
    • icon-Основание.SLDPRT Основание.SLDPRT
    • icon-Основание неподвижной губки.SLDPRT Основание неподвижной губки.SLDPRT
    • icon-Пластина неподвижной губки.SLDPRT Пластина неподвижной губки.SLDPRT
    • icon-Пластина пневмоцилиндра.SLDPRT Пластина пневмоцилиндра.SLDPRT
    • icon-Пластина пневмоцилиндра 2.SLDPRT Пластина пневмоцилиндра 2.SLDPRT
    • icon-Пластина подвижной губки 1.SLDPRT Пластина подвижной губки 1.SLDPRT
    • icon-Пластина подвижной губки 2.SLDPRT Пластина подвижной губки 2.SLDPRT
    • icon-Пластина подвижной губки 3.SLDPRT Пластина подвижной губки 3.SLDPRT
    • icon-Универсальные Пневмотиски в сборе.SLDASM Универсальные Пневмотиски в сборе.SLDASM
    • icon-Универсальные Пневмотиски в сборе.STEP Универсальные Пневмотиски в сборе.STEP
    • icon-Упор.SLDPRT Упор.SLDPRT
    • icon-Упор косынка.SLDPRT Упор косынка.SLDPRT
    • icon-Хомут.SLDPRT Хомут.SLDPRT
