Устройство удаления грата со шва трубы

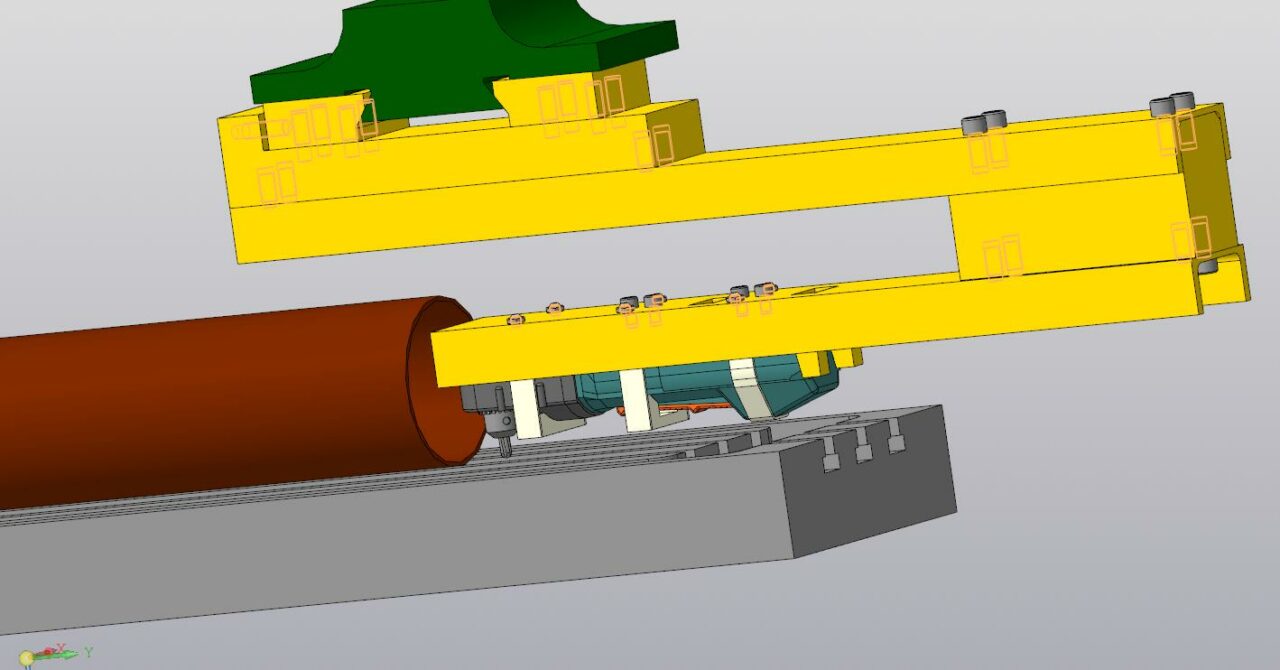

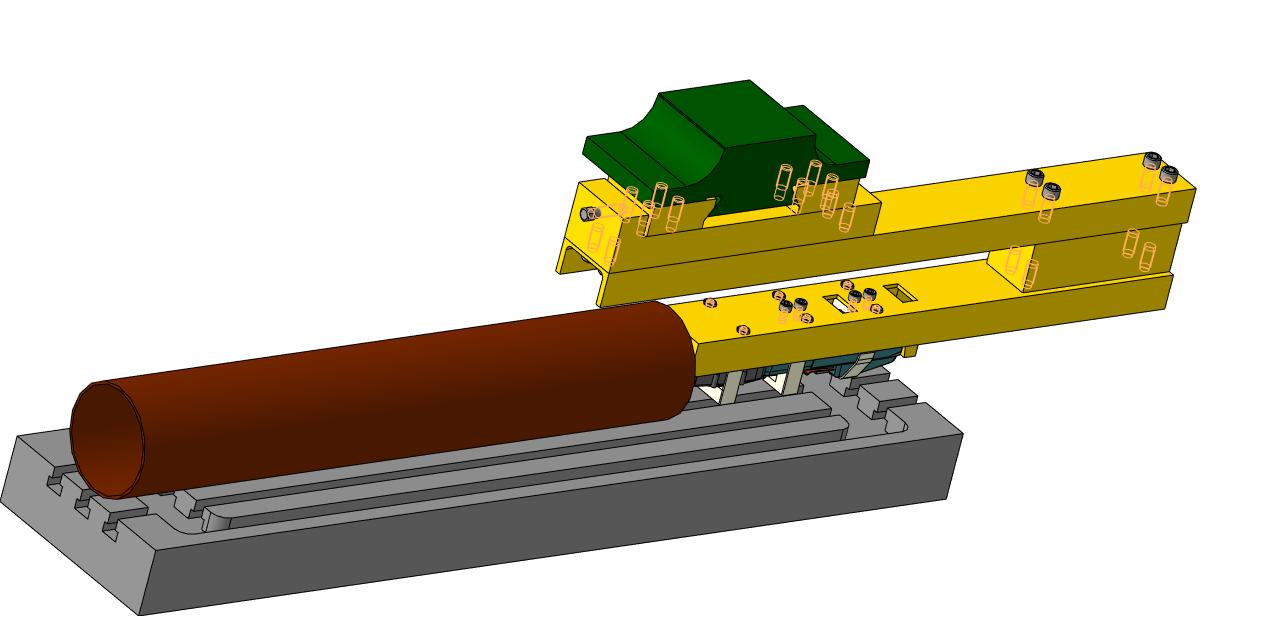

Устройство служит для удаления грата со шва трубы. Используется дрель GWB10RE BOSCH. Используется универсальный консольно-фрезерный станок 6Н81А. Обработка за счет совмещения движений подачи стола и вращения фрезы дрели.

3D Модели Устройство удаления грата

Автор

Gennadiy Bren

Дата

14.04.2025

Язык

Русский

Состав

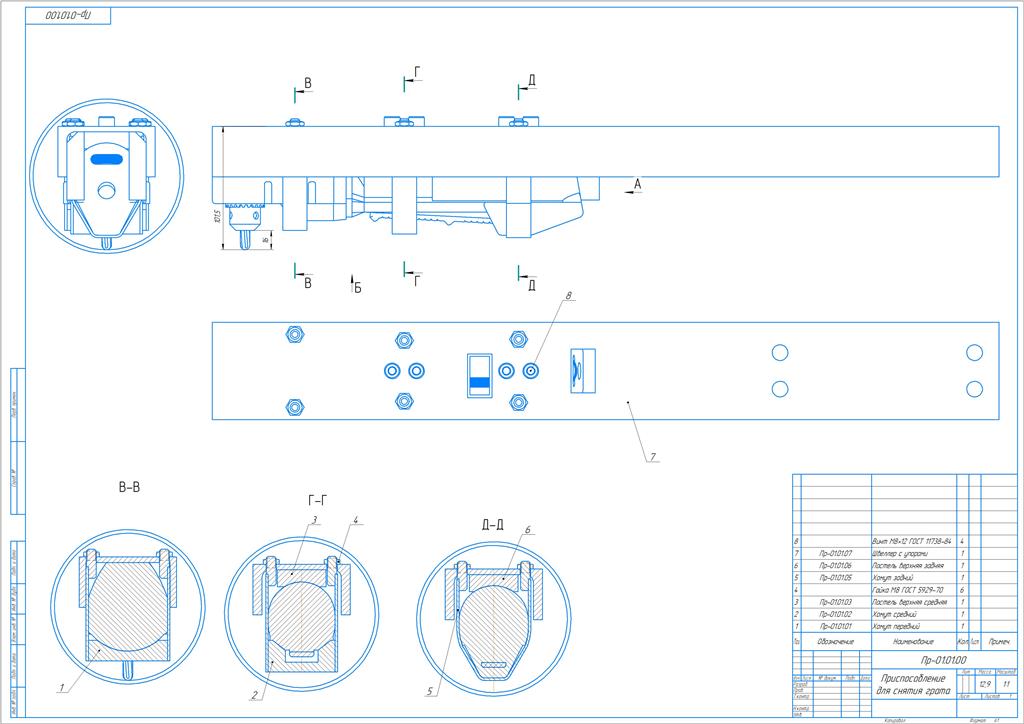

3D Сборка, чертежи

Софт

КОМПАС-3D 21 Как открыть?

Содержимое архива

3d
- Приспособление в сборе.a3d
- Приспособление для снятия грата.a3d
- Проставка.m3d
- Стол станка.m3d
- Труба.m3d
- Упор левый.m3d
- Упор правый.m3d
- Фреза.m3d
- Хомут 130-Ст0 ГОСТ 24138-80.step
- Швеллер с упорами.a3d
- Швеллер-консоль.m3d
- Швеллер8П ГОСТ8240-97.m3d
- Хомут средний
  - Постель верхняя.m3d
  - Постель нижняя.m3d
  - Тяга.m3d
  - Хомут средний.a3d
  - Шпилька.m3d
- Хомут передний
  - Постель.m3d
  - Тяга.m3d
  - Хомут передний.a3d
  - Шпилька.m3d
- Хомут задний
  - Постель верхняя задняя.m3d
  - Тяга.m3d
  - Хомут задний.a3d
  - Шпилька.m3d
- Серьга v2
  - Винт B.М12-6gx50 ГОСТ 1481-84.m3d
  - Корпус.m3d
  - Кронштейн.m3d
  - Направляющая.m3d
  - Серьга.a3d
Дрель
- Выключатель.m3d
- Дрель.a3d
- Колесико.m3d
- Патрон.m3d
- Переключатель.m3d
- Редуктор дрели.m3d
- Ручка дрели.m3d
Корпус _ Пр-01.02.01.cdw
Кронштейн _ Пр-01.02.04.cdw
Постель верхняя средняя _ Пр-01.01.03.cdw
Постель верхняя задняя _ Пр-01.01.06.cdw
Приспособление в сборе.cdw
Приспособление для снятия грата.cdw
Проставка _ Пр-01.04.00.cdw
Серьга.cdw
Хомут задний _ Пр-01.01.05.cdw
Хомут передний _ Пр-01.01.01.cdw
Хомут средний _ Пр-01.01.02.cdw
Швеллер с упорами _ Пр-01.07.00.cdw
Швеллер-консоль _ Пр-01.03.00.cdw
