3D модель задней бабки токарного станка

0
162
3028
24
1
30

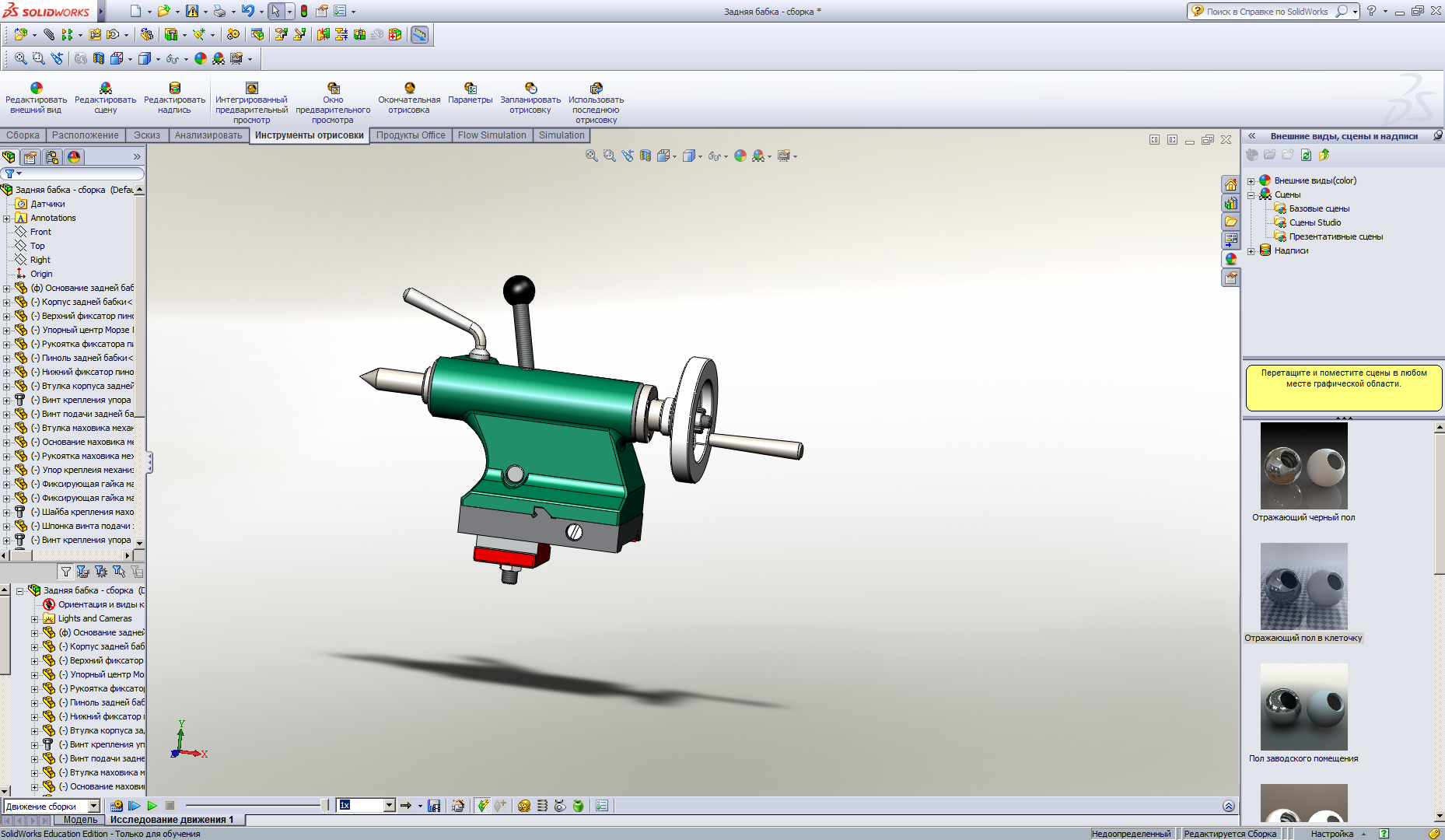

3D модель 3D модель задней бабки токарного станка

Включает в себя : Фиксатор пиноли.Эксцентриковый механизм задней бабки.Прижимной механизм задней бабки.Механизм подачи задней бабки.Детали корпуса задней бабки.Быстрый фиксатор задней бабки.

3D Модели Бабка задняя бабка Станок токарный
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar gabrielus 911
Дата
27.01.2016
Язык
Русский
Состав
3D Сборка. Модель задней бабки токарного станка
Софт
SolidWorks Как открыть?
Содержимое архива
  • Механизм подачи задней бабки
    • Втулка маховика механизма подачи задней бабки.SLDPRT
    • Винт крепления упора задней бабки.SLDPRT
    • Шпонка винта подачи задней бабки.SLDPRT
    • Шайба крепления маховика.SLDPRT
    • Основание маховика механизма подачи задней бабки.SLDPRT
    • Упор креплеия механизма подачи задней бабки.SLDPRT
    • Thumbs.db
    • Рукоятка маховика механизма подачи задней бабки.SLDPRT
    • Винт подачи задней бабки.SLDPRT
    • Фиксирующая гайка маховиков.SLDPRT
  • Детали корпуса задней бабки
    • Основание задней бабки.SLDPRT
    • Thumbs.db
    • Корпус задней бабки.SLDPRT
  • Прижимной механизм задней бабки
    • Коническая шайба прижимной планки задней бабки.SLDPRT
    • Thumbs.db
    • Прижимная планка задней бабки.SLDPRT
    • Прижим корпуса задней бабки.SLDPRT
    • Сферическая шайба прижимной планки задней бабки.SLDPRT
    • Гайка прижимной планки задней бабки.SLDPRT
  • Фиксатор пиноли
    • Нижний фиксатор пиноли.SLDPRT
    • Упорный центр Морзе №2.SLDPRT
    • Пиноль задней бабки.SLDPRT
    • Thumbs.db
    • Втулка корпуса задней бабки.SLDPRT
    • Верхний фиксатор пиноли.SLDPRT
    • Рукоятка фиксатора пиноли.SLDPRT
  • Быстрый фиксатор задней бабки
    • Эксцентрик быстрого фиксатора задней бабки.SLDPRT
    • Ограничитель механизма быстрой фиксации.SLDPRT
    • Thumbs.db
    • Шпилька быстрого фиксатора задней бабки.SLDPRT
    • Шарик быстрого фиксатора задней бабки.SLDPRT
  • Эксцентриковый механизм задней бабки
    • Эксцентриковый механизм задней бабки.SLDPRT
    • Задний винт эксцентрикового механизма задней бабки.SLDPRT
    • Thumbs.db
    • Передний винт эксцентрикового механизма задней бабки.SLDPRT
  • Thumbs.db
  • Задняя бабка - сборка.SLDASM
