Детали для станка СТД-120 М

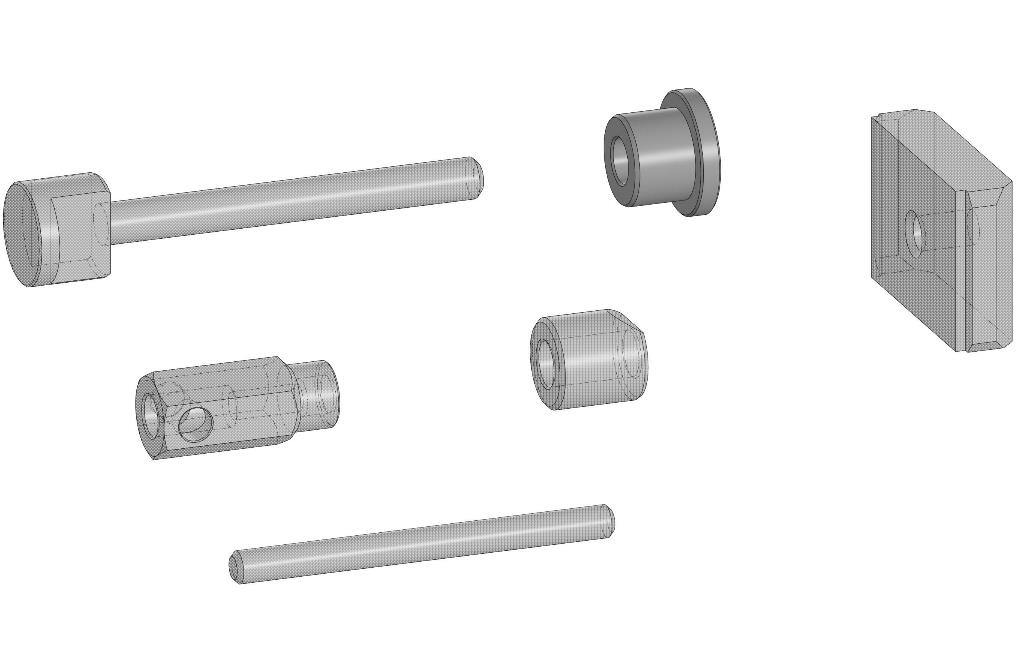

Ряд деталей для станка СТД-120 М, включающий в себя клин подручника, болт подручника, гайку задней бабки, втулка подручника, прижим задней бабки. Детали разрабатывались ввиду отсутствия оригинальных для установки на имеющийся в наличии станок, размеры для них снимались с имеющегося в наличии станка.

Состав: Деталировка, 3-D модели

Софт: КОМПАС-3D 20

Файлы:
Гайка задней бабки.cdw
Втулка подручника.cdw
Гайка задней бабки.m3d
Втулка подручника.m3d
Болт подручника.m3d
Рукоятка гайки задней бабки.m3d
Прижим задней бабки.cdw
Прижим задней бабки.m3d
Клин подручника.cdw
Болт подручника.cdw
Клин подручника.m3d
СТД 120М (Прорисовки).frw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
