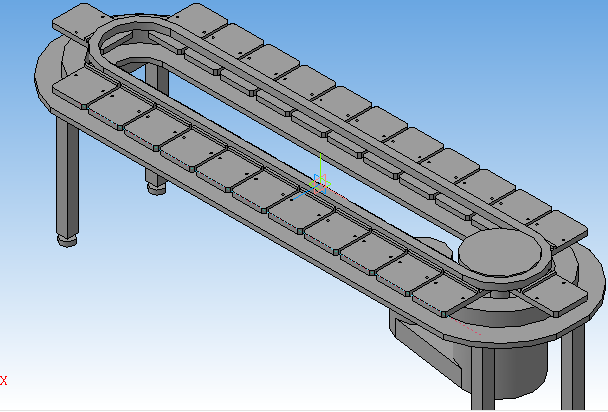

Габаритный чертёж тактового стола СТ150 из граничных размеров по "Справочнику технолога-машиностроителя" под редакцией Косиловой и Мещерякова, Том 1, стр. 502, 1985 год.
Делался прямым моделированием в Компас V13, после чего перегонялся в чертёж, отсюда масса завышена
