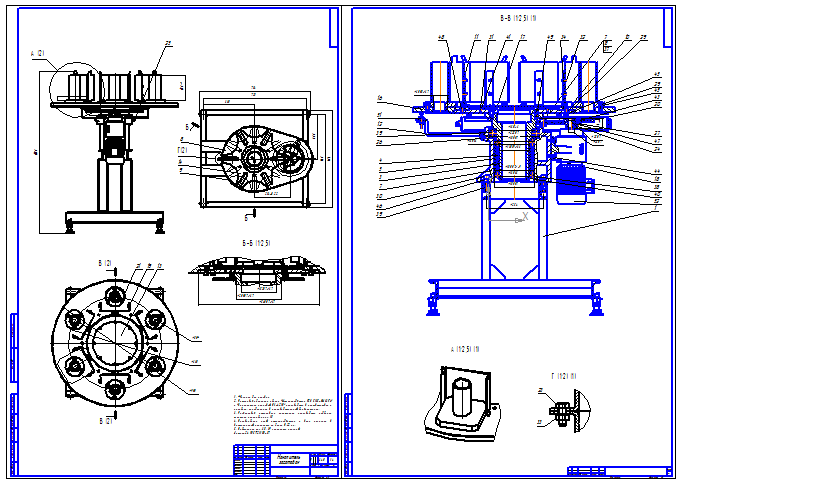

Данный тактовый стол (накопитель заготовок) состоит из рамы, корпуса с опорой на подшипниках качения и планшайбы. На планшайбе имеется шесть загрузочных мест на шесть заготовок каждое. В радиальном направлении заготовки ориентируются с помощью ориентирующих скоб. Привод вращения планшайбы состоит из мотор-редуктора и мальтийского механизма. На данный стол можно устанавливать любую деталь из заданной группы. Применение мальтийского механизма обеспечивает высокую точность позиционирования при сохранении простоты конструкции. Максимальная масса устанавливаемых заготовок – 200 кг.
