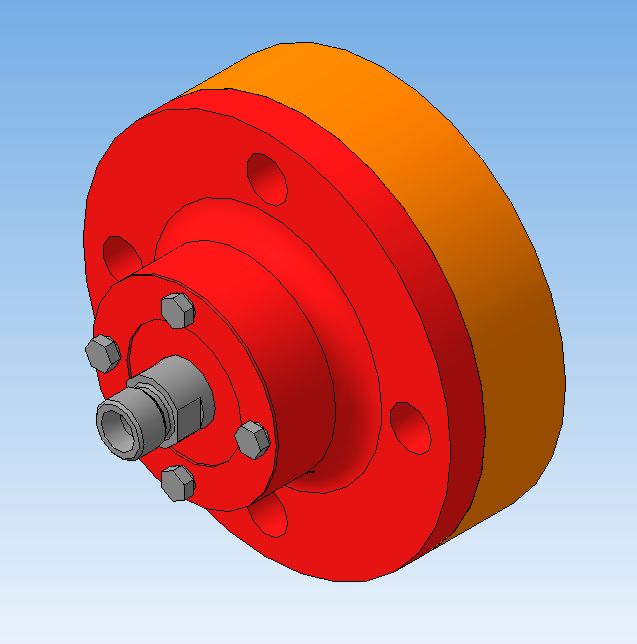

Головка воздухоподводящая ГВП-16,1

Головка воздкхоподводящая с ДУ16мм предназначена для наполнения полости тормозных муфт прессов воздухом при ее включении и быстрого выброса воздуха в атмосферу при ее отключении.
Головка ГВП-16,1 условным проходом 16мм, Номинальное давление 0,63МПа, Пропускная способность при наполнении 4,5м3/ч, Пропускная способность при опорожнении 11м3/ч, масса 4,2кг.

Состав: Модель одной деталью Язык документа

Софт: КОМПАС-3D 14

Файлы:
ГВП-16.1.m3d
