Конструирование коробки скоростей для станка Jet GH-1840 ZX DRO

Курганский Государственный университет
Кафедра «Технология машиностроения»
Курсовая работа по дисциплине «Оборудование машиностроительных производств»

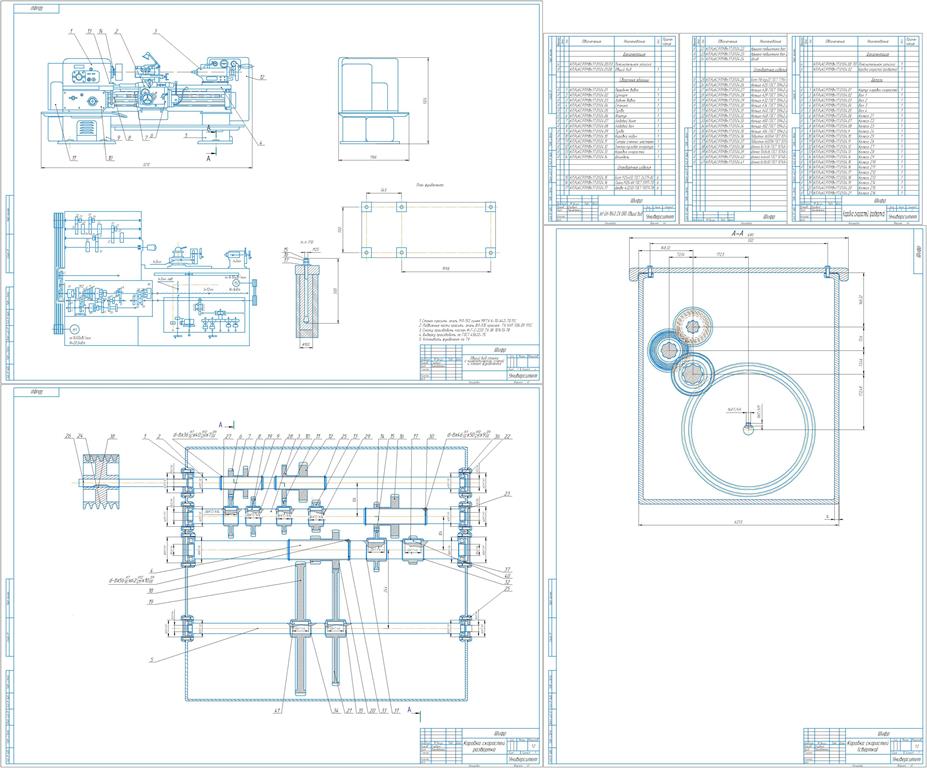

Конструирование коробки скоростей для станка Jet GH-1840 ZX DRO
Курган 2021

Исходные данные:
Высота центров – 554 мм ;
Максимальная длина обрабатываемой детали – 1000 мм;
Материал заготовки – сталь (Сталь 35, Сталь 45Х), нержавеющая сталь 12Х18Н10Т, чугун СЧ22, латунь Л64.
Материал инструмента – Твердый сплав(ВК8), быстрорежущая сталь (Р6М5).

Cодержание:
ВВЕДЕНИЕ
1 ОПРЕДЕЛЕНИЕ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК СТАНКА JET GH-1840 ZX DRO
1.1 Исходные данные
1.2 Расчет режимов резания
1.3 Расчет кинематики станка
1.3.1 Условия конструируемости коробки
1.3.2 Проверка на конструируемость коробки
1.3.3 Построение структурной сетки коробки
1.3.4 Силовые и кинематические параметры
1.3.5 Расчет чисел зубьев колес коробки
1.4 Определение межосевого расстояния
1.5 Расчет модуля зацепления
1.6 Перерасчет межосевого расстояния
1.7 Расчет диаметров и ширины колес
1.8 Расчет диаметров валов
1.9 Проверочный расчёт шпонок
1.10 Обозначение шлицевых соединений
1.11 Расчет корпуса коробки
1.12 Система смазки
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
