Поворотная ось RA1 8B 1 6BK11-100 PL57

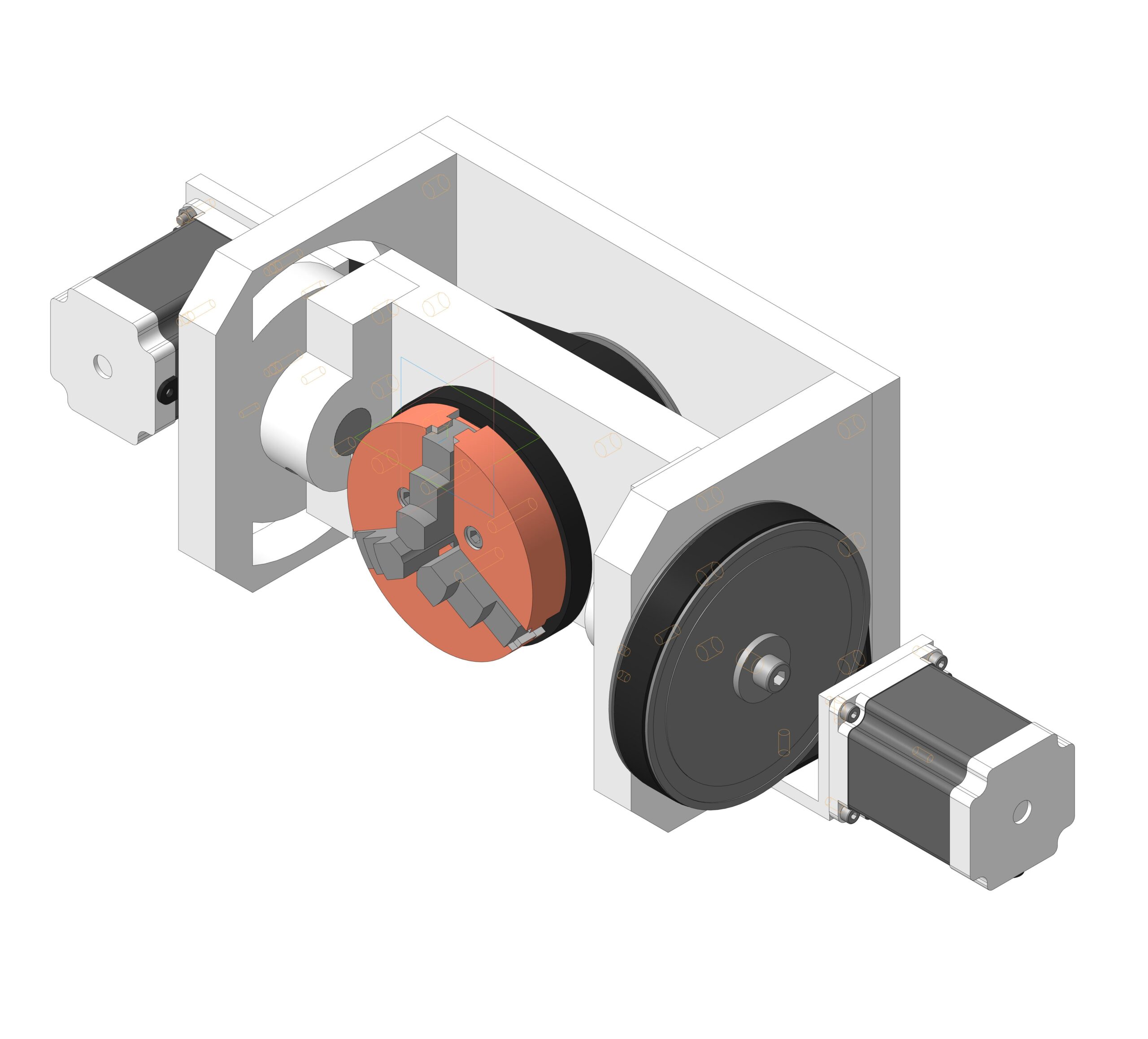

2-х координатная поворотная ось для 5-ти координатной обработки, ременные редукторы 1:6 и 1:8, патрон трехкулачковый K11-100 + рабочий стол 100х125мм, шаговые двигатели аналог PL57H76, высота до центра 98мм

Состав: 3D сборка

Софт: КОМПАС-3D v17

Файлы:
Ремень 2.m3d
Колесо 1.m3d
Основание.m3d
Стол.m3d
К11-100 - Кулачек.m3d
Поворотная ось _ RA1_8B_1_6BK11-100_PL57.a3d
Втулка.m3d
Поворотная ось _ RA1_8B_1_6BK11-100_PL57-Вар 2.a3d
Патрон 3-х кулачковый _ К11-100.a3d
Поворотная ось _ RA1_8B_1_6BK11-100_PL57.pdf
Колесо 2.m3d
Ремень.m3d
PL57H76-3.0-4 - Шаговый электродвигатель(d=8).m3d
К11-100 - Корпус.m3d
