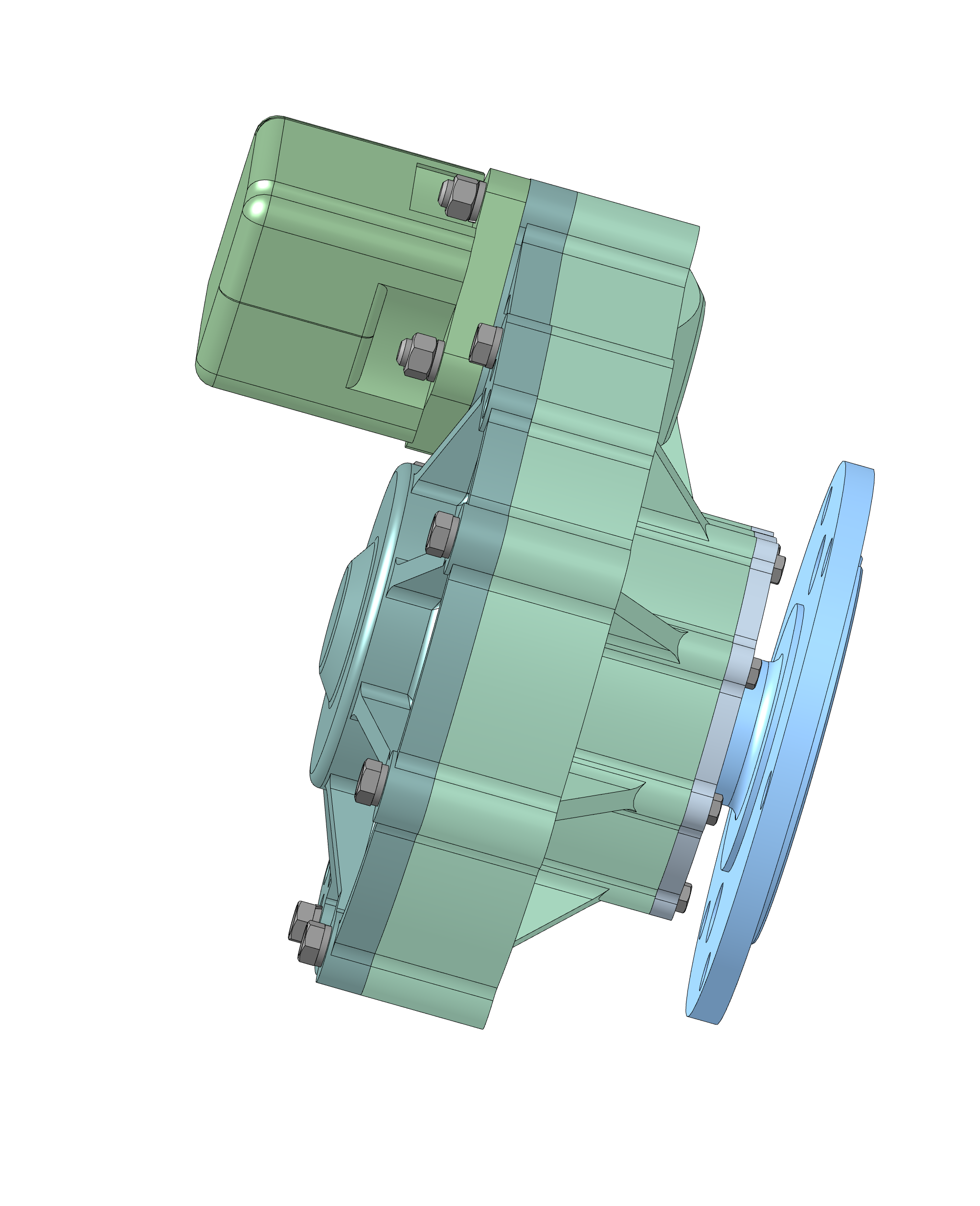

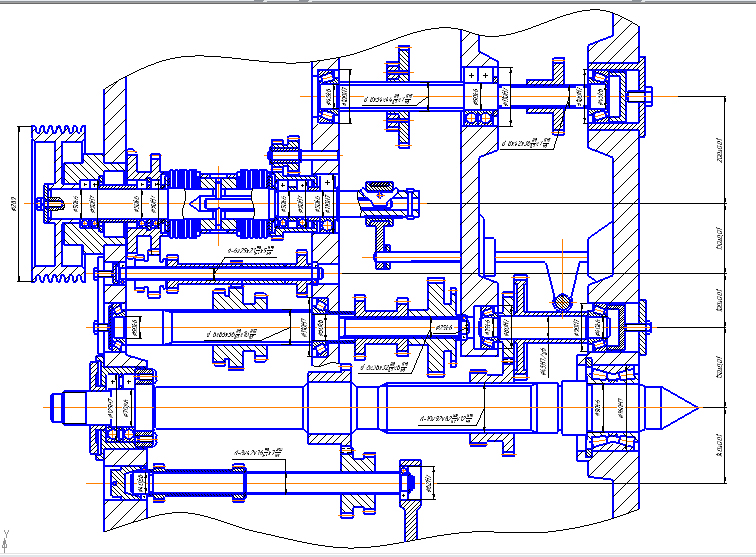

Модель редуктора с деталировкой.Габариты -214 на 335 мм.Диаметр наружный -302мм. Масштаб модели 1:1. Используется в станке 16к20. Межосевое расстояние 145мм. Номинальное передаточное число2. Номинальный крутящий момент-315. Номинальная радиальная нагрузка на валу, Н вх 630 вых 2240. Это наша так сказать местная доработка. . Эл. двигатель - требования 800 об/в минуту.на 380 вольт.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Детали и узлы станков -
- Привод к станку 16к20 (альтернативный)
Привод к станку 16к20 (альтернативный)
0
1
128
1
0
50
Сообщить о проблеме
Автор
Lena785
Дата
13.12.2022
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 19
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
desktop.ini
-
Болт 2М12x40 ГОСТ 15591-70.m3d
-
Болт М8x25 ГОСТ 15591-70.m3d
-
Болт М12x40 ГОСТ 15591- 70.m3d
-
Вал.M3D
-
Вал 2.M3D
-
Втулка.M3D
-
Втулка 2.M3D
-
Гайка М12-6H ГОСТ 15521-70.m3d
-
Ко В50 ГОСТ 13940-86.M3D
-
Колесо.M3D
-
Кольцо В50 ГОСТ 13940-86.M3D
-
Корпус.M3D
-
Крышка.M3D
-
Крышка 2.M3D
-
Мотор планетарный.m3d
-
Подшипник 410 ГОСТ 8338-75.A3D
-
Подшипник 411 ГОСТ 8338-75.A3D
-
Редуктор.a3d
-
-
Сальник.M3D
-
Шайба.M3D
-
Шайба 8Л ГОСТ 6402-70.m3d
-
Шайба 12 ГОСТ 6402-70.m3d
-
Шестерня.M3D
-
Шпилька М12-6g1,25-6Hx35 ГОСТ 22037-76.M3D
-
Шпилька М12-6g1,25-6Hx55 ГОСТ 22037-76.M3D
-
Шпонка 10х8х32 ГОСТ 23360-78.M3D
-
Шпонка 16х10х45 ГОСТ 23360-78.M3D
-
Штифт 10х26 ГОСТ 3128-70.M3D
-
