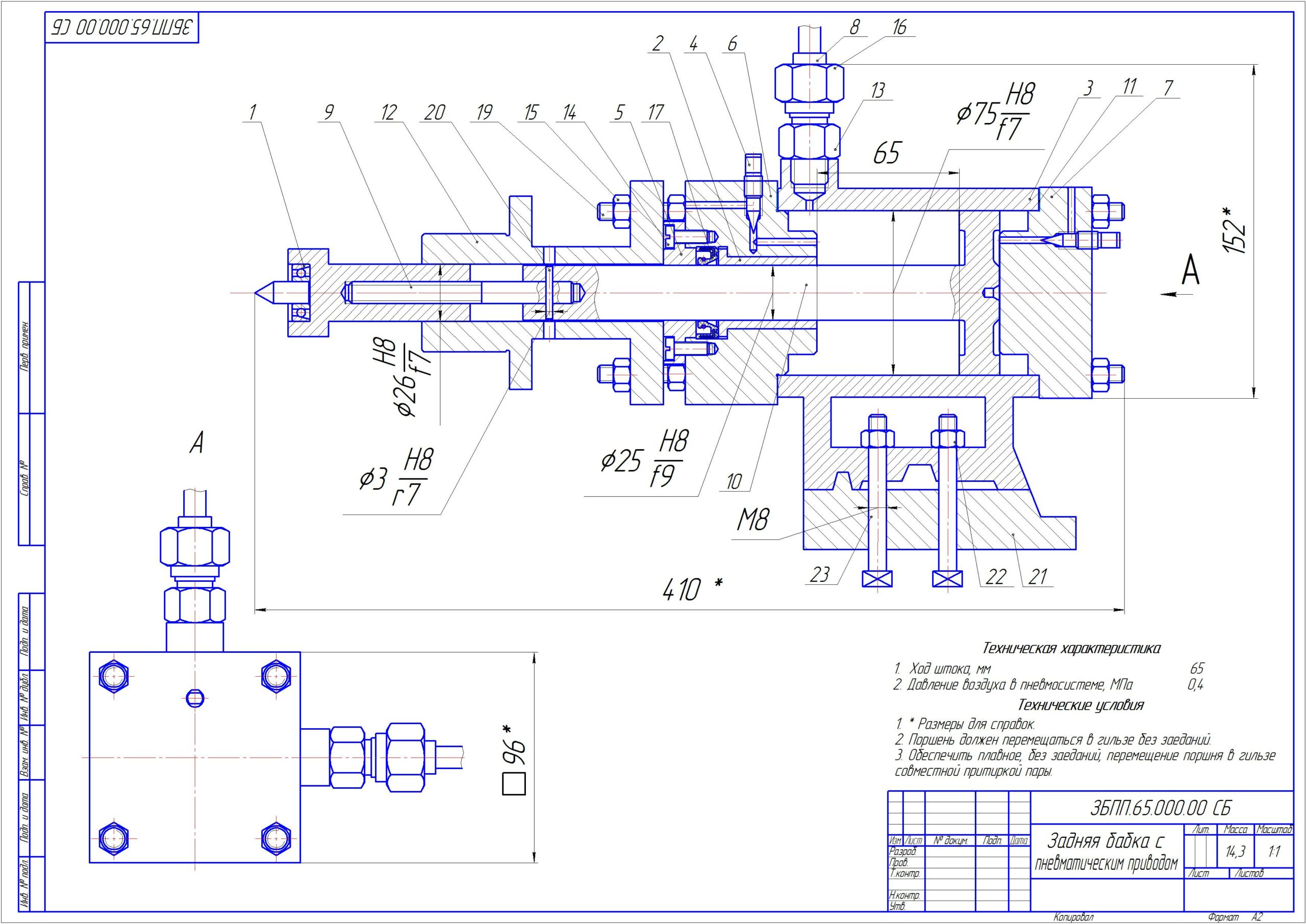

Задняя бабка (центр) токарного станка с пневматическим приводом

Задняя бабка (центр) токарного станка с пневматическим приводом. Задняя бабка служит для поддержания обрабатываемой заготовки при обработке в центрах и представляет собой вторую опору. Пневматический поджим задней бабки осуществляется цилиндром встроенным в заднюю бабку. Подвод и отвод центра осуществляется пневматическим устройством. При поступлении сжатого воздуха по трубке в правую полость цилиндра пиноль с центром перемещается и зажимает деталь. Когда обработка закончена, сжатый воздух по трубке поступает в левую часть цилиндра, а из правой - по трубке выходит в атмосферу. Задний центр с пинолью отходит в исходное положение, освобождая деталь.
Пневматический поджим задней бабки обеспечивает надёжное крепление деталей в центрах, исключается ручной труд токарей и уменьшается вспомогательное время.

Техническая характеристика приспособления:
- ход штока, мм 65
- давление воздуха в пневмосистеме, МПа 0,4
- масса, кг 14,3
- габариты, ВхШхД, мм 152х96х410
- диаметр поршня цилиндра, мм 75
- диаметр штока цилиндра, мм 25
