Рабочие чертежи и 3D модели Вала разматывателя для бабин с листовым металлом до 1000м шириной и весом до 1200 килограмм.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Вал разматывателя листового
Вал разматывателя листового
1
1
29
0
0
100
Сообщить о проблеме
Автор
Descont
Дата
30.04.2026
Язык
Русский
Состав
3D Сборка, чертежи согласно списка файлов
Софт
КОМПАС-3D 20
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-

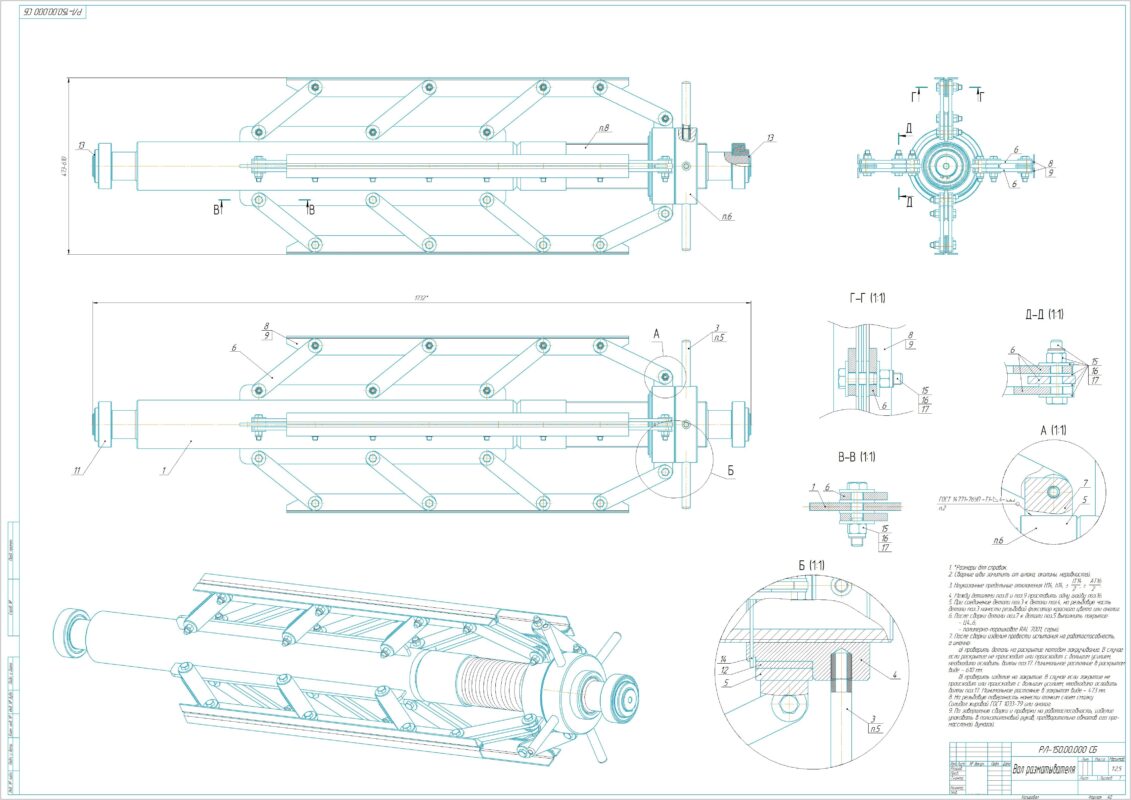

Вал разматывателя_РЛ-150.00.000 СБ.cdw
-
Вал разматывателя _ РЛ-150.00.000 СП.spw
-

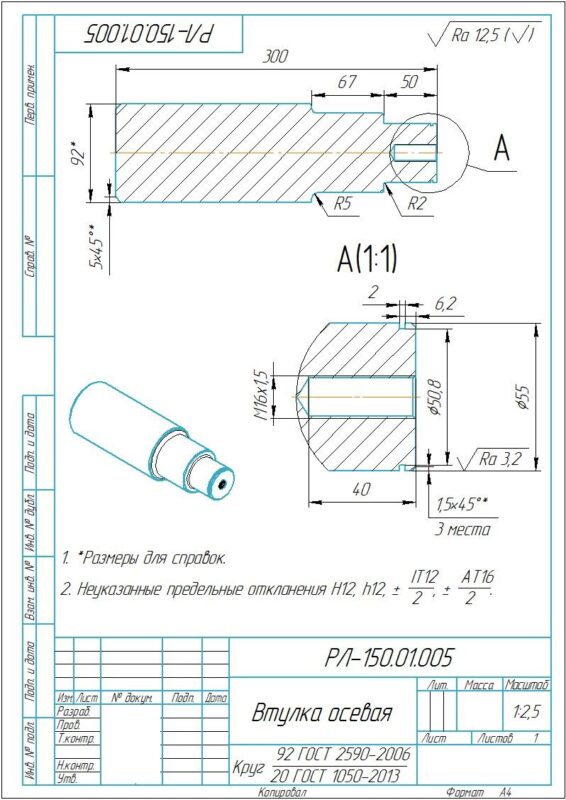

Втулка осевая _ РЛ-150.01.005.cdw
-
Гайка вала _ РЛ-150.00.002 (2 вариант).cdw
-
Гайка вала _ РЛ-150.00.002.cdw
-
Корпус подшипника _ РЛ-150.00.007.cdw
-
Кронштейн _ РЛ-150.01.004.cdw
-
Кулиса _ РЛ-150.00.004.cdw
-

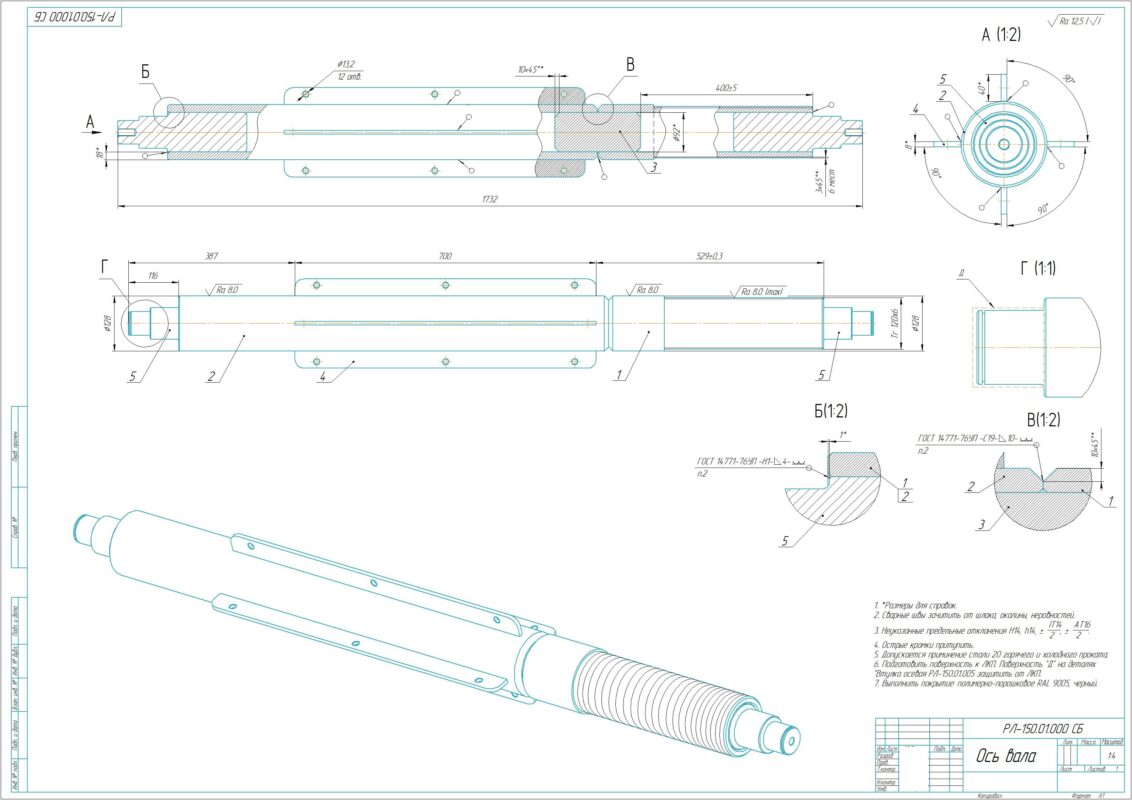

Ось вала _ РЛ-150.01.000 СБ.cdw
-

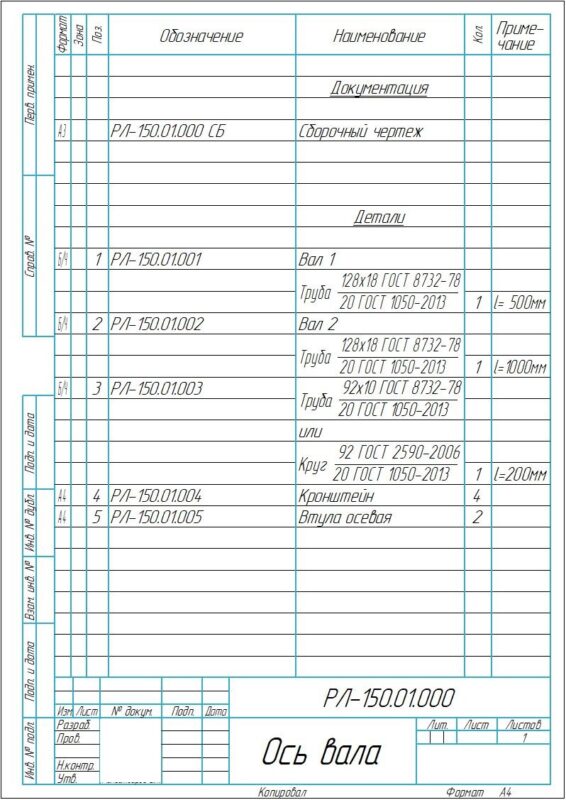

Ось вала _ РЛ-150.01.000 СП.spw
-
Ручка _ РЛ-150.00.001.cdw
-
Упор_РЛ-150.00.006.cdw
-
Упор _ РЛ-150.00.010.cdw
-
Ухо _ РЛ-150.00.005.cdw
-
Шайба гайки _ РЛ-150.00.003.cdw
-
-
-
Вал 1_РЛ-150.01.001.m3d
-

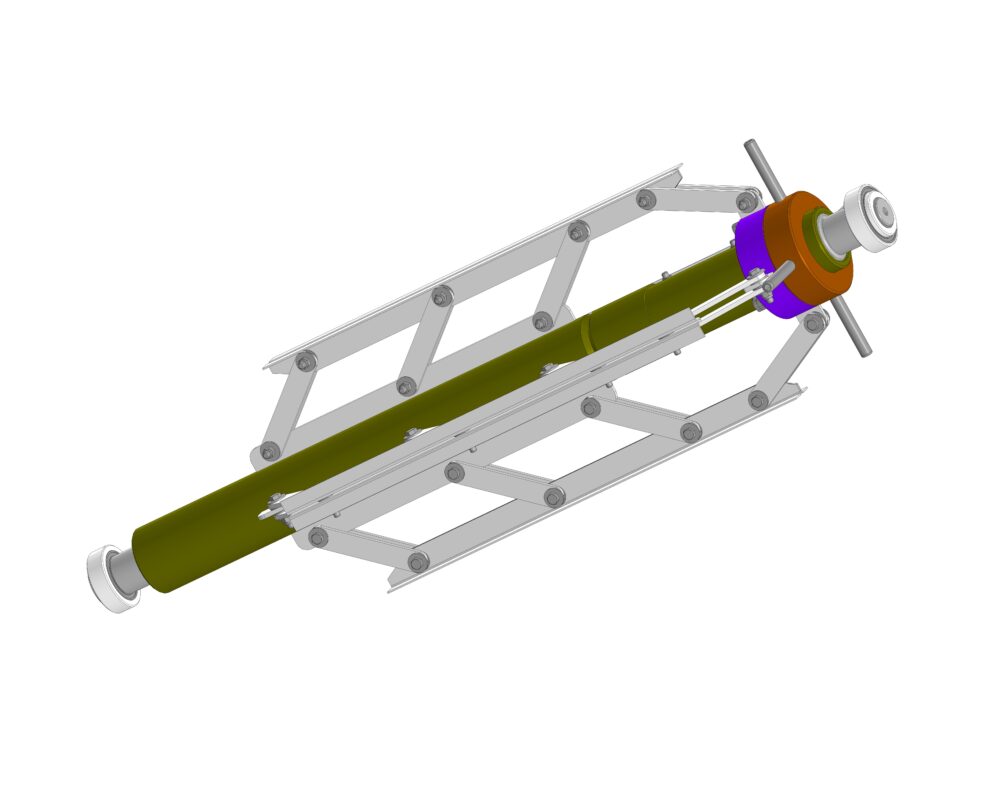

Вал разматывателя_РЛ-150.00.000 СБ (финал).a3d
-
Вал разматывателя_РЛ-150.00.000 СБ (финал).stp
-
Вал разматывателя_РЛ-150.00.000 СБ.a3d
-
Втулка бронзовая.a3d
-
Втулка осевая_РЛ-150.00.001.m3d
-
Гайка вала_РЛ-150.00.002.m3d
-
Корпус подшипника_РЛ-150.00.007.m3d
-
Кронштейн_РЛ-150.00.007.m3d
-
Кулиса_РЛ-150.00.004.m3d
-
Ось вала_РЛ-150.01.000.a3d
-
Подшипник.m3d
-
Ручка_РЛ-150.00.001.m3d
-
Сборка.a3d
-
Упор_РЛ-150.00.006.m3d
-
Ухо_РЛ-150.00.005.m3d
-
Шайба+уши.m3d
-
Шайба гайки_РЛ-150.00.003.m3d
-
станина.m3d
-
упор.m3d
-
шайбы.m3d
-
-
