Верстат універсальний ML-392FI призначен для обробки масивної деревини або аналогічних матеріалів, таких як деревостружкові плити, волокнисті плити або плити фанери.
На даному верстаті можна виконувати наступні операції: розпилювання, фугування, рейсмусованіе, фрезерування й свердлильно-пазовальні роботи. АСВ, ФПСЗВ,
Каф.АТ, гр.АП-451

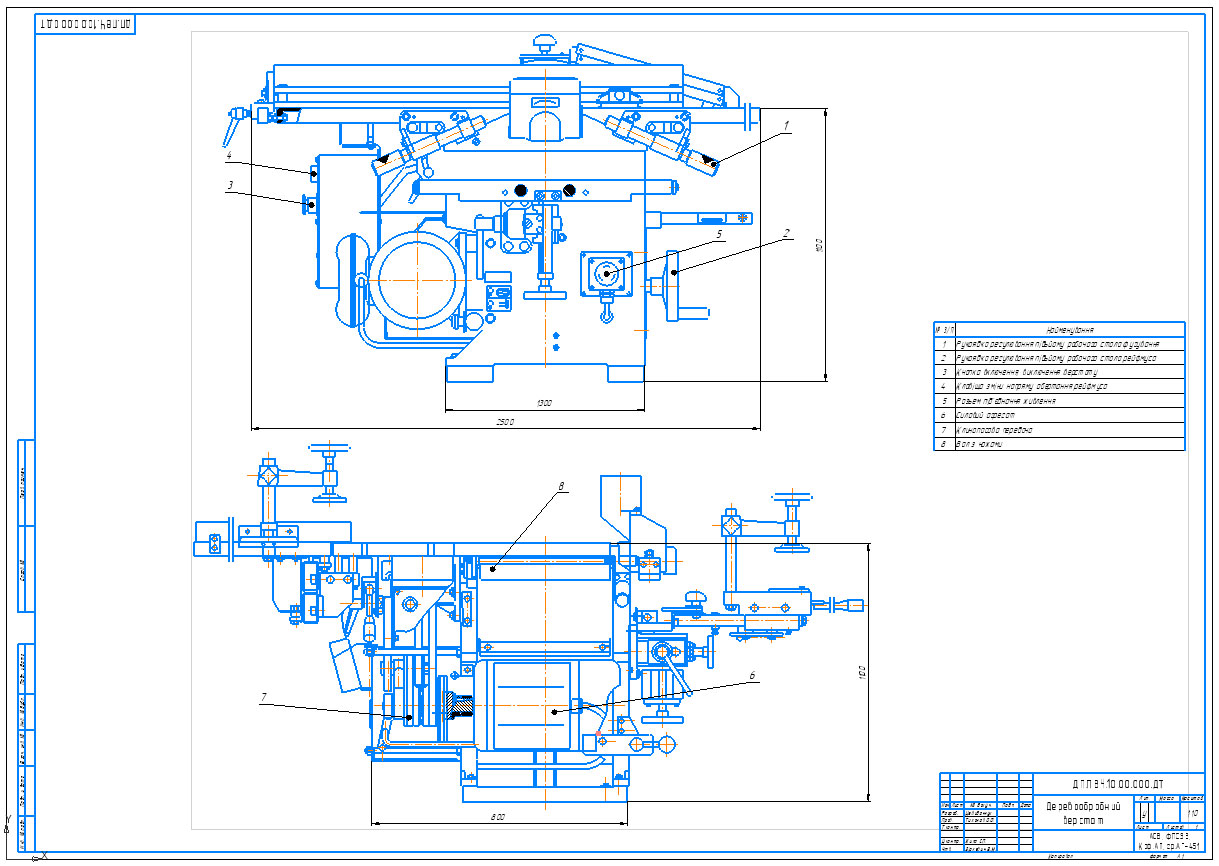

Стенд складається із наступних вузлів і агрегатів: електродвигун, пасова передача, вал фуговальний, пила дискова, патрон для свердління, допоміжні пристосування.
Перед роботою перевіряти справність кабелю живлення. Очищати верстат від пилу, тирси і бруду, не допускати попадання води або масла у двигун. При виявленні, будь-яких несправностей, змін в роботі верстата, необхідно припинити роботу.
Техническая характеристика станка
Двигун:
Напруга живлення, В 220
Рід струму, Змінний
Частота струму, Гц 50
Номінальна споживана потужність, Вт 2200
Фугування:
Число оборотів шпинделя, об / хв 4000
Максимальна ширина стругання, мм 250
Максимальна глибина стругання, мм 3
Число ножів, шт. 3
Розміри ножа, мм 260х30х3
Рейсмусованіе:
Число оборотів шпинделя, об / хв 4000
Максимальна ширина стругання, мм 250
Максимальна глибина стругання, мм 3
Мінімальна довжина заготовки, мм 150
Висота пропускається матеріалу, мм 6-120
Швидкість автоматичної подачі, м / хв 6,5
Розпилювання:
Число оборотів шпинделя, об / хв 3500
Розміри пильного диску, мм 250х3, 2х30
Максимальна величина поперечного різу, мм 300
Максимальна глибина пропилу, мм 70
Фрезерування:
Зовнішній діаметр фрези, мм 70-104
Посадковий діаметр фрези, мм 20
Максимальна ширина фрезерування, мм 40
Товщина пропускається матеріалу, мм 6-60
Свердлильно-пазовальні роботи
Максимальний діаметр свердла, мм 12
Максимальна глибина свердління, мм 90
Загальні:
Вага, кг 200
Режим роботи 5 хвилин робота, 10 хвилин пауза
