Экспериментальная установка для исследования процессов резания древесины

Тема дипломного проекта «Экспериментальная установка для исследования процесса резания», работа сдавалась в 2012 году в Белорусском государственном технологическом университете. Пояснительная записка содержит анализ конструкций установок аналогичного назначения по литературным источникам, патентный обзор, выбор и обоснование основных конструктивных и технических параметров установки, выбор и обоснование метода обработки и базирования заготовки, разработка функциональной (принципиальной) схемы установки (анализ вари¬антов схем, обоснование принятого варианта, описание принципа работы), выбор конструкции режущего инструмента, обоснование параметров режущего инструмента, рекомендации по повышению износостойкости режущего инструмента, выбор рациональных режимов эксплуатации установки, монтаж установки, фундамент, наладка, настройка установки, геометрическая точность, расчет силовых показателей установки, расчет силы резания, расчет ременной передачи, проектировочный расчет вала, проверочный расчет вала на выносливость, проверочный расчет подшипников качения, расчет передачи винт-гайка и др., раздел «Охрана труда» и экономический раздел.

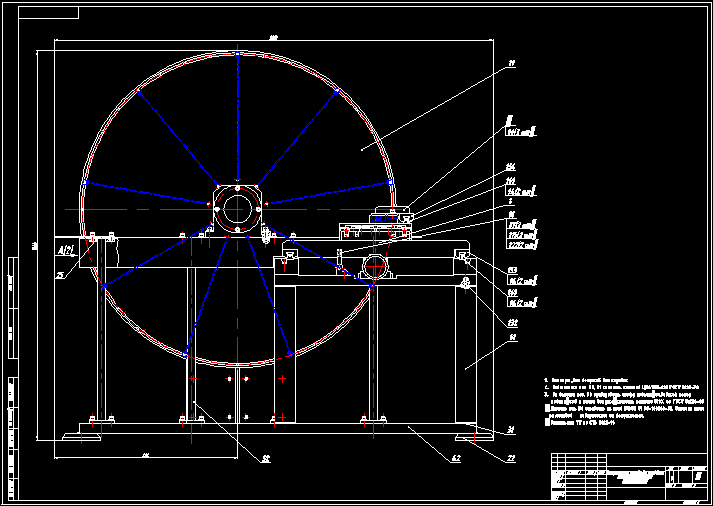

Графическая часть дипломного проекта включает общий вид установки (3 листа А1) со спецификацией, кинематическая схема (А2), электрическая схема (А2), деталировку (А1), показатели экономической эффективности проекта (А1).
Установка состоит из станины, колеса и однокоординатного стола с режущим инструментом. Колесо установлено на станине и может совершать вращательные движения. На краю колеса по всему диаметру имеется паз для базирования заготовки. Привод колеса осуществляется от электродвигателя через ременную передачу. Режущий инструмент закреплен на столе, который может совершать поступательные перемещения относительно заготовки при помощи передачи «винт-гайка».
