Габаритная модель rомплект для стропильных ферм ТК26

0
0
159
0
0
100

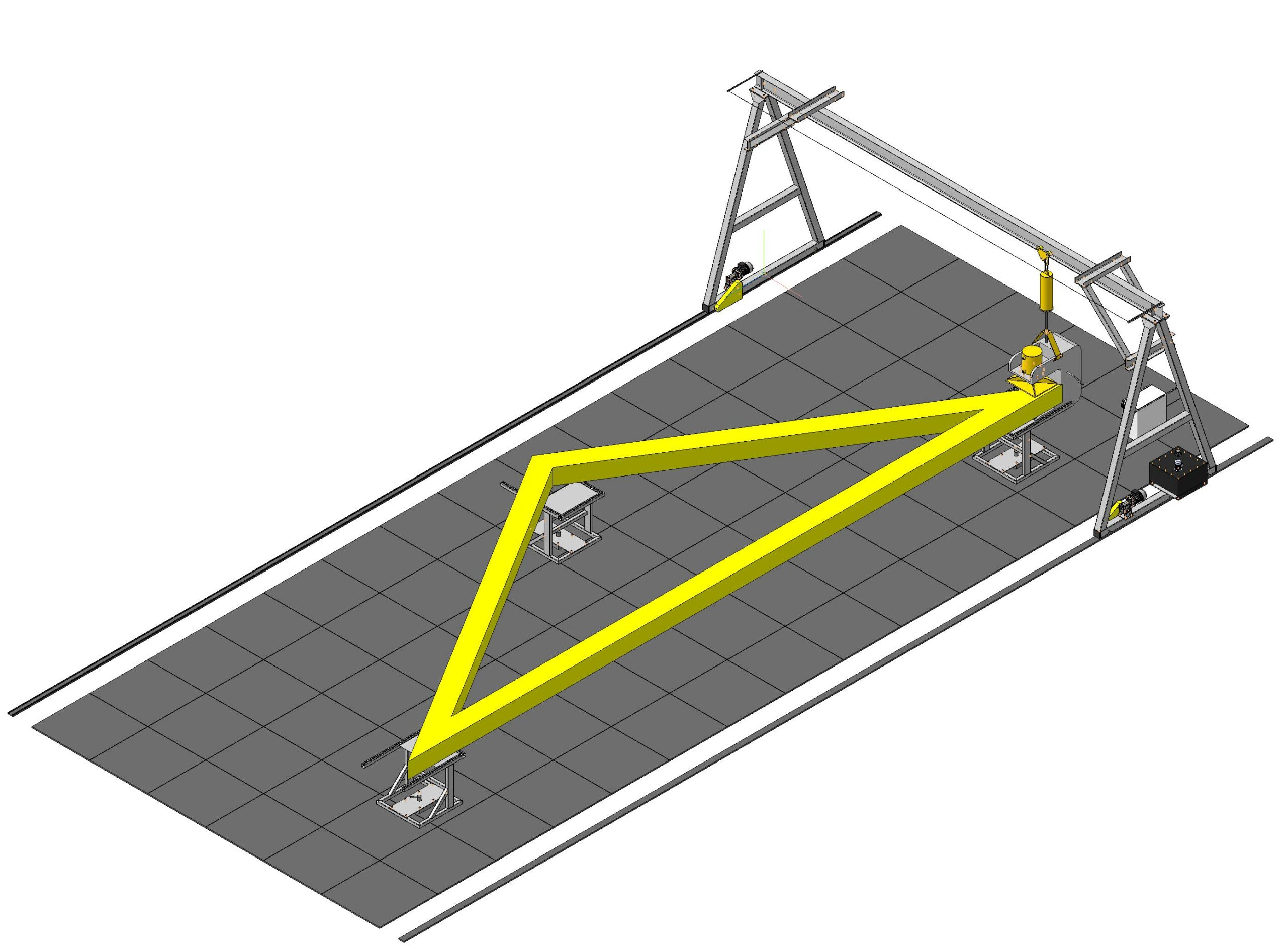

Габаритная модель для создания визуализации цеха.
Комплект ТК26 предназначен для серийного производства стропильных ферм одинаковой геометрии на основе металлических зубчатых пластин (МЗП) и бруса хвойных пород, влажностью 16-20%, толщиной 20-50мм. Усилие прессования – до 35тонн.
Описание работы комплекта
Магнитные столы устанавливаются в местах запрессовки МЗП и фиксируются нажатием рычага магнитами к полу. На рабочей плоскости столов по упорам размещаются деревянные элементы будущей фермы и зажимаются с помощью фиксаторов. Зубчатые пластины требуемого типоразмера устанавливаются на пресс-плиту каждого стола и сверху напротив на деревянный брус. Оператор, управляя с помощью пульта, расположенном на гидроскобе, быстро перемещает гидроскобу в горизонтальной плоскости и при совмещении с пресс-плитой каждого стола производит одновременное прессование двух пластин.
Технические характеристики
Гидроскоба:
— размеры зева (высота х ширина), мм: 190 х 410
— размеры пресс-плиты (ширина х длина), мм: 300 х 400
— ход штока скобы при прессовании, мм: 160
— максимальное усилие прессования, кгс 35 000
Крановая система:
— высота портала (на просвет), мм: 2510
— ширина портала (на просвет), мм: 6060
— длина подкранового пути, м: 15
— скорость перемещения крана, м/мин: 11
— габариты 15000х7100х3120


Сообщить о проблеме
Дата
23.03.2023
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 15.2 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
      • icon-Балка.a3d Балка.a3d
      • icon-Платик.m3d Платик.m3d
      • icon-Ребро.m3d Ребро.m3d
      • icon-Уголок.m3d Уголок.m3d
      • icon-Швеллер.m3d Швеллер.m3d
        • icon-Колесо.a3d Колесо.a3d
        • icon-Ось.m3d Ось.m3d
        • icon-Ролик.m3d Ролик.m3d
        • icon-Рычаг.m3d Рычаг.m3d
        • icon-156886.m3d 156886.m3d
        • icon-ganter_gn_741-22-m16x1_5-os-1.m3d ganter_gn_741-22-m16x1_5-os-1.m3d
        • icon-Бак.a3d Бак.a3d
        • icon-Бак.m3d Бак.m3d
        • icon-Уголок.m3d Уголок.m3d
        • icon-насос.m3d насос.m3d
        • icon-BODY U-MU 63 - 20104781.m3d BODY U-MU 63 - 20104781.m3d
        • icon-FAM MU 63_D.160.m3d FAM MU 63_D.160.m3d
        • icon-FLANGE FP U-MU 63 - 20084888.m3d FLANGE FP U-MU 63 - 20084888.m3d
        • icon-H71 B5.m3d H71 B5.m3d
        • icon-INPUT SHAFT MU 63_F.14.m3d INPUT SHAFT MU 63_F.14.m3d
        • icon-K C_63_A_50_71_B5_B3_H25.3d.m3d K C_63_A_50_71_B5_B3_H25.3d.m3d
        • icon-K C_63_A_50_80_B5_B3_H25.3d.m3d K C_63_A_50_80_B5_B3_H25.3d.m3d
        • icon-MU 63 NO PAM71B5 YES 1 D25 STANDARD 0 0.a3d MU 63 NO PAM71B5 YES 1 D25 STANDARD 0 0.a3d
        • icon-OUTPUT SHAFT U-MU_U-MU 63 D.25.m3d OUTPUT SHAFT U-MU_U-MU 63 D.25.m3d
        • icon-PAM MU 63_PAM 71 B5 .a3d PAM MU 63_PAM 71 B5 .a3d
        • icon-Звёздочка.m3d Звёздочка.m3d
        • icon-Платик.m3d Платик.m3d
        • icon-Редуктор.a3d Редуктор.a3d
      • icon-422113.a3d 422113.a3d
      • icon-422113_1.m3d 422113_1.m3d
      • icon-422113_1_1.m3d 422113_1_1.m3d
      • icon-422113_1_2.m3d 422113_1_2.m3d
      • icon-gn_991-v100-sw.m3d gn_991-v100-sw.m3d
      • icon-Боковина.a3d Боковина.a3d
      • icon-Звёздочка.m3d Звёздочка.m3d
      • icon-Кожух зеркальный.m3d Кожух зеркальный.m3d
      • icon-Кожух привода.m3d Кожух привода.m3d
      • icon-Платик.m3d Платик.m3d
      • icon-Платик2.m3d Платик2.m3d
      • icon-Ребро.m3d Ребро.m3d
      • icon-Ребро2.m3d Ребро2.m3d
      • icon-Труба.m3d Труба.m3d
      • icon-Труба 2.m3d Труба 2.m3d
      • icon-Труба 4.m3d Труба 4.m3d
      • icon-Уголок.m3d Уголок.m3d
      • icon-Швеллер.m3d Швеллер.m3d
      • icon-Шкаф электрический.a3d Шкаф электрический.a3d
      • icon-Шкаф электрический.m3d Шкаф электрический.m3d
      • icon-Для стропил.a3d Для стропил.a3d
      • icon-Платик.m3d Платик.m3d
      • icon-Раскос.a3d Раскос.a3d
      • icon-Труба 2.m3d Труба 2.m3d
    • icon-Козлы.a3d Козлы.a3d
    • icon-Рельс.m3d Рельс.m3d
        • icon-GKM20-40.m3d GKM20-40.m3d
        • icon-Гидроцилиндр.m3d Гидроцилиндр.m3d
        • icon-Упор.m3d Упор.m3d
      • icon-Кольцо.m3d Кольцо.m3d
      • icon-Пресс.a3d Пресс.a3d
      • icon-Ручка.m3d Ручка.m3d
      • icon-кронштейн.m3d кронштейн.m3d
      • icon-пресс.m3d пресс.m3d
      • icon-распределитель.m3d распределитель.m3d
        • icon-Колесо.a3d Колесо.a3d
        • icon-Ось.m3d Ось.m3d
        • icon-Ролик.m3d Ролик.m3d
        • icon-Рычаг.m3d Рычаг.m3d
      • icon-Каретка.a3d Каретка.a3d
      • icon-зацеп.m3d зацеп.m3d
      • icon-пластина.m3d пластина.m3d
      • icon-подвес.m3d подвес.m3d
    • icon-Лист.m3d Лист.m3d
    • icon-Платик.m3d Платик.m3d
    • icon-Стол.a3d Стол.a3d
    • icon-Труба 2.m3d Труба 2.m3d
    • icon-Труба3.m3d Труба3.m3d
    • icon-Труба 4.m3d Труба 4.m3d
    • icon-Труба 5.m3d Труба 5.m3d
    • icon-Труба 6.m3d Труба 6.m3d
    • icon-Труба 7.m3d Труба 7.m3d
    • icon-магнит.m3d магнит.m3d
  • icon-Козлы.jpg Козлы.jpg
  • icon-Столы-без-мгн._фото.jpg Столы-без-мгн._фото.jpg
  • icon-ТК26-1.jpg ТК26-1.jpg
  • icon-ТК26-2.jpg ТК26-2.jpg
  • icon-ТК26-3.jpg ТК26-3.jpg
  • icon-ТК26-4.png ТК26-4.png
  • icon-Ферма.m3d Ферма.m3d
