Параметрическая модель стропильной фермы.
Половинка симметричной фермы в формате Автокад 2013 - трехпанельная.
Автоматическое сопряжение (подрезка) раскосов и поясов в зависимости от высоты элементов.

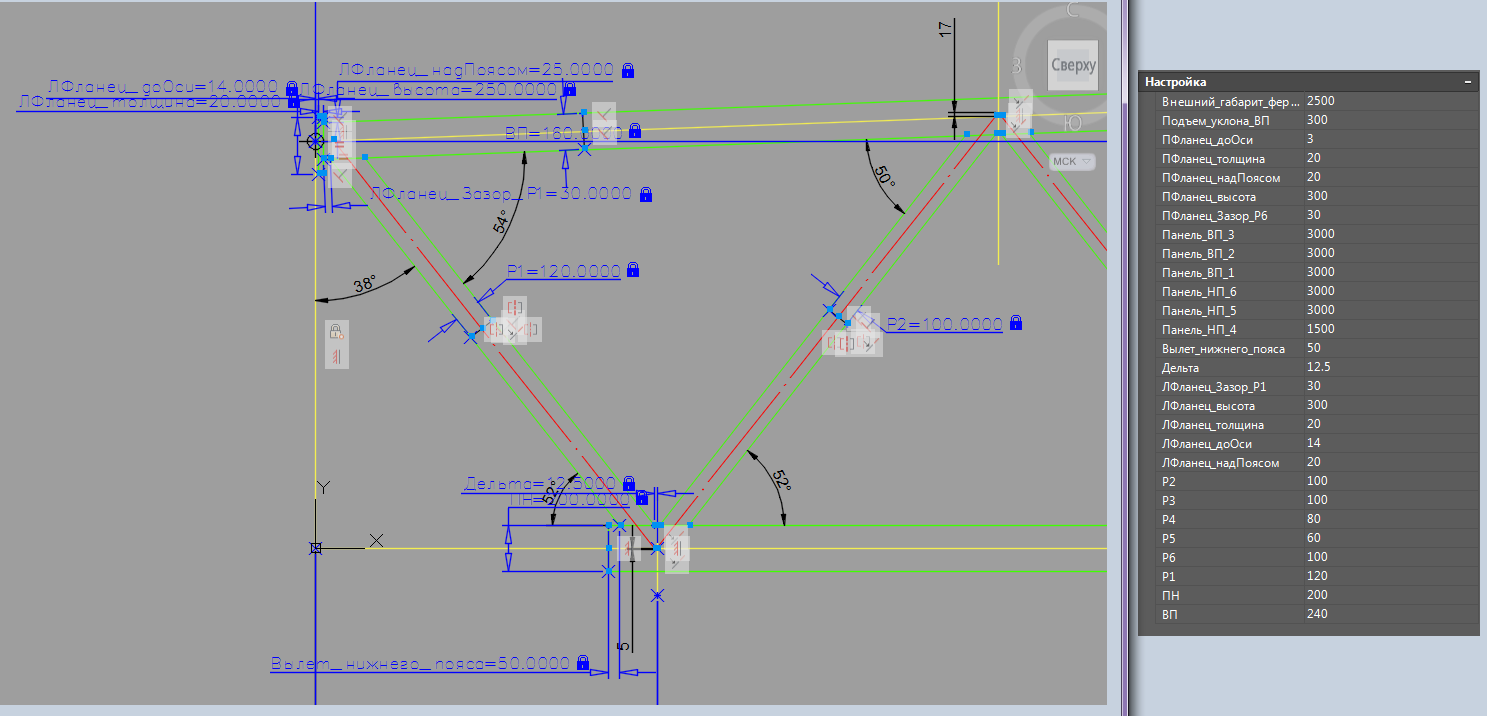

Настраивается:
- высота поясов
- высоты раскосов
- зазор между раскосами
- узел опорного фланца
- узел среднего фланца (монтажного стыка)
- высота фермы
- длина полуфермы (через длины панелей верхнего пояса и нижнего пояса
- высота подъема (уклон)
Отображается:
- углы между поясом и раскосами
- эксцентриситеты по осям раскосов и поясов
