Треугольная ферма с приподнятым нижним поясом

Волгоградский архитектурно строительный университет
Кафедра строительство
Курсовой проект по дисциплине "Конструкция городских сооружений"
На тему: "Треугольная ферма с приподнятым нижним поясом"
Волгоград 2014

Растягивающие усилия в стойках треугольных ферм получаются при нисхо-дящем направлении раскосов. Деревянные элементы ферм устраивают из брусьев или бревен, а стойки-тяжи — из круглой стали. Основные узлы ферм выполняют на лобовых врубках, что не дает возможности осуществить
полную механизацию производственных процессов.
При условии тщательного отбора древесины для нижних растяну-тых поясов(элементы I категории) и правильного конструирования и выпол-нения узлов и стыков эти фермы надежны в работе и удобны в эксплуата-ции.
В настоящее время фермы на врубках с растянутыми стойками-тяжами применяют в покрытиях зданий, возводимых в лесоизбыточных районах, удаленных от специализированных предприятий по изготовлению конструкций индустриальных типов, особенно в условиях рассредоточенного сельского строительства.

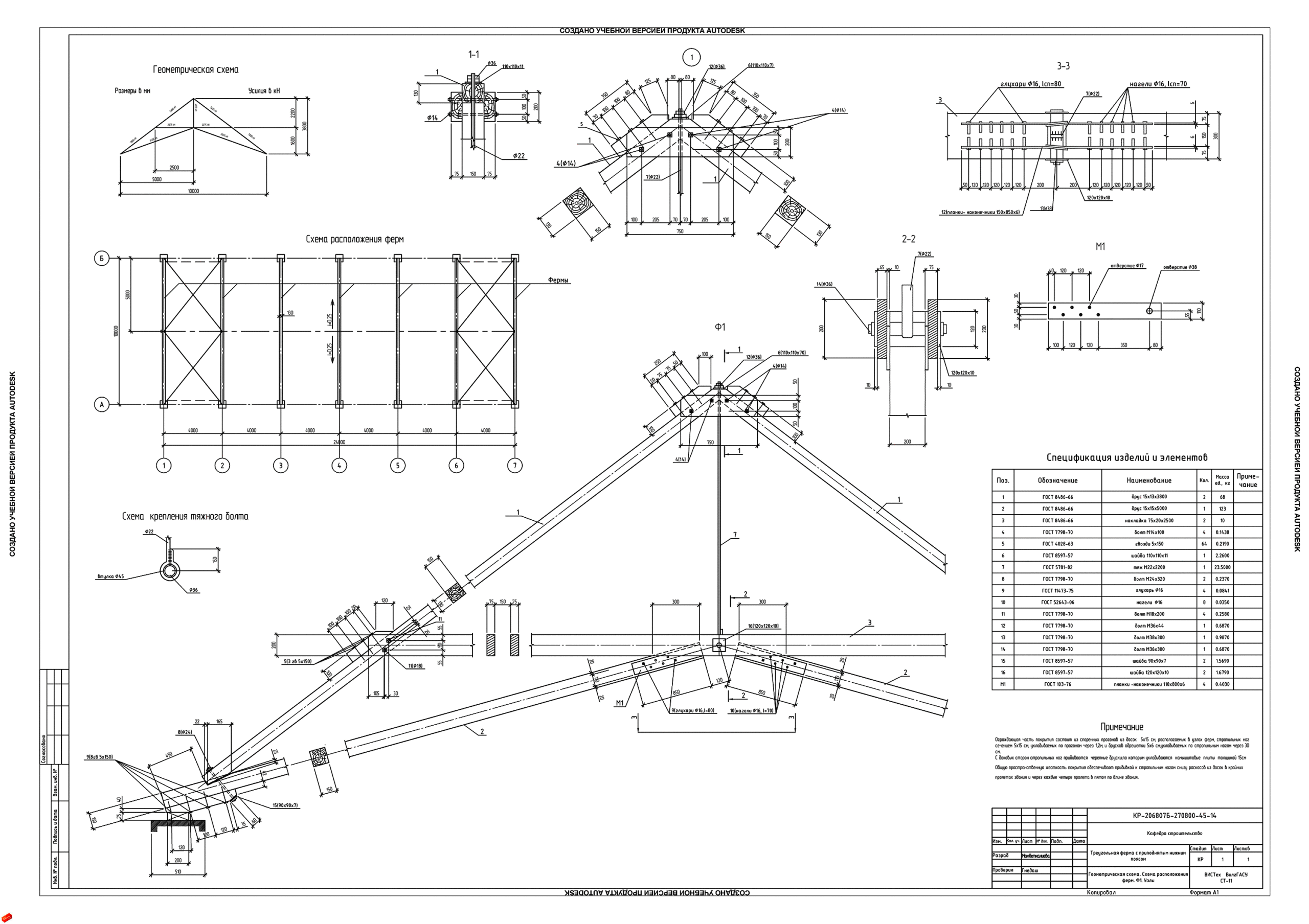

Состав: Геометрическая схема, Схема расположения ферм, ферма, узлы Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Строительство / Металлоконструкции / Треугольная ферма с приподнятым нижним поясом

дк Гнедаш_recover_recover_recover.dwg
пояснилка.docx
