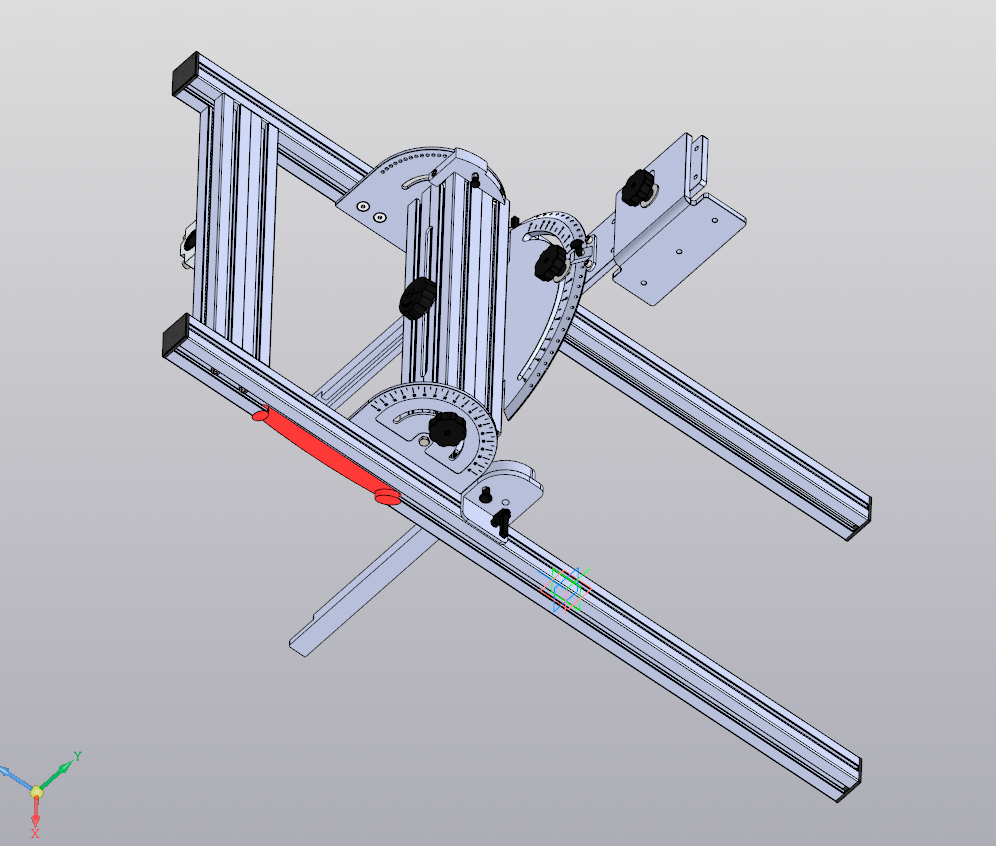

3D Модель Реверс-инжиниринг направляющей для циркулярной пилы, предназначенной для пазования деревянного бруса.
В связи с высокой ценой оригинала (~200 000 рублей), сделал аналог для самостоятельного изготовления (~ 15 000 рублей).
Использованная фурнитура:
1) конструкционный профиль Соберизавод
2) Промышленная фурнитура Elesa Ganter
