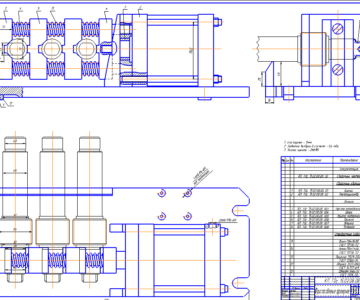

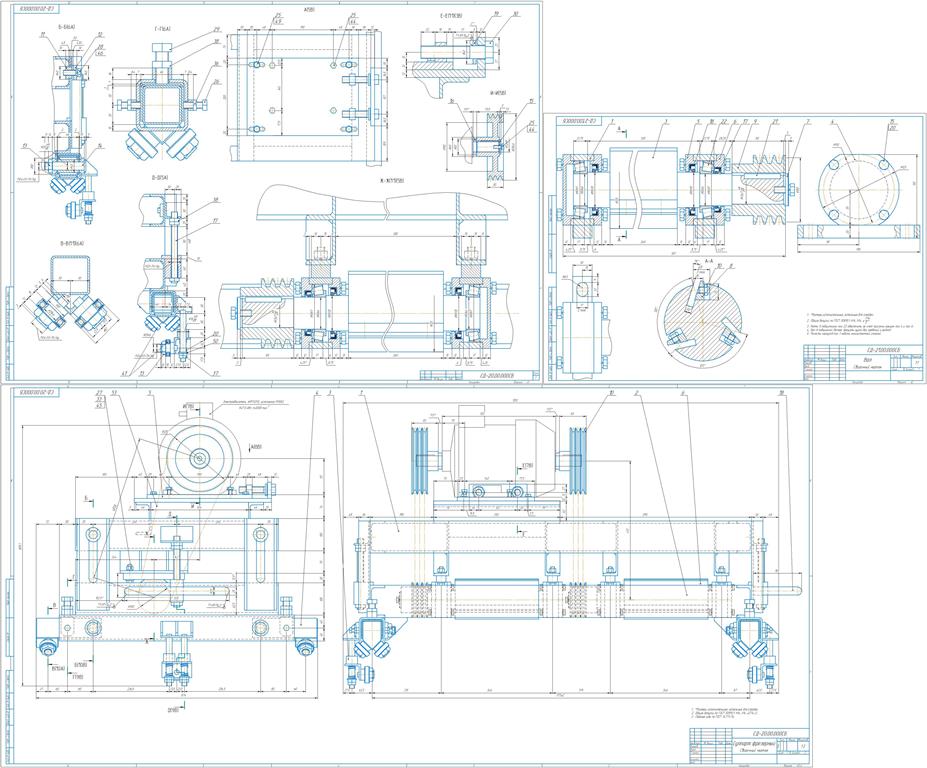

Сборочный чертеж двухвалового суппорта деревообрабатывающего станка для изготовления профильного бруса. Плюс сборочный чертеж вала (фуганка). Суппорт устанавливается на продольные направляющие (рельсы) и перемещается вручную. Для обработки бруса с четырех сторон используются четыре последовательно установленных суппорта с различным профилем ножей. После прохода одним суппортом заготовка бруса переворачивается.
