Стенд для сборки-разборки сцепления

Стенд относится к универсальным так как может выполнять разборку сцеплений разных марок автомобилей и тракторов. приведен анализ существующих конструкций, расчети деталей, характеристика и инструкция пр работе на стенде по охране труда

Состав: Сборочный чертеж(СБ), Вид общий (ВО), Пневматическая схема(СП) Спецификации, записка Язык документа

Софт: AutoCAD

Файлы:

Каталог / Машиностроение и механика / Стенд для сборки-разборки сцепления

стенд для разборки сборки сцеплений автомобилей и тракторов\ДеталировкаЖ.dwg

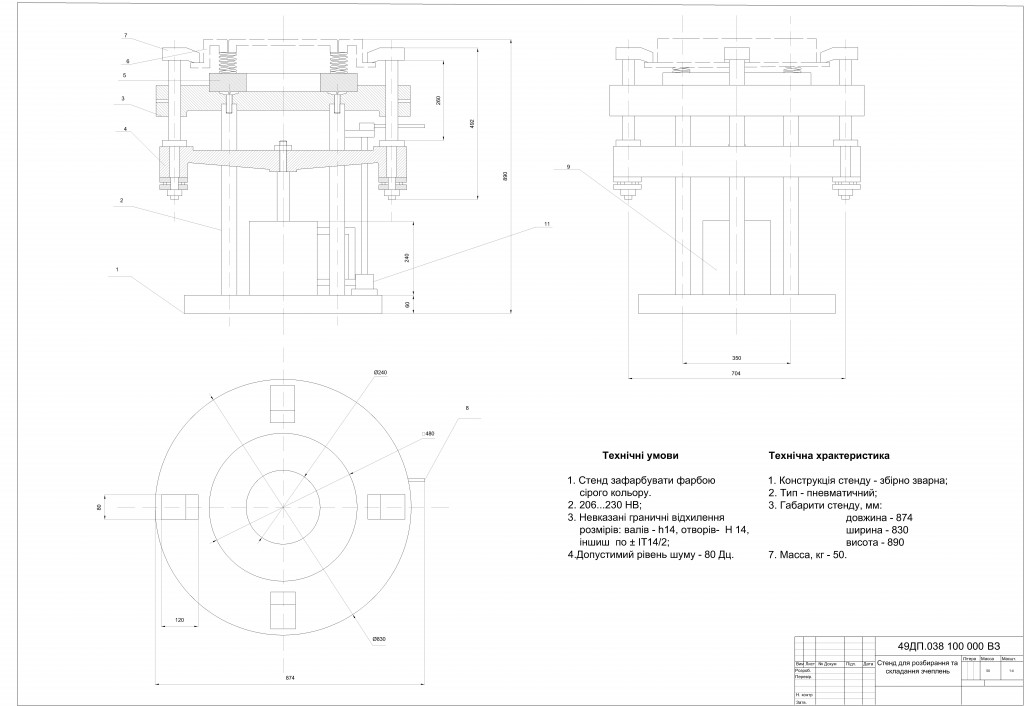

стенд для разборки сборки сцеплений автомобилей и тракторов\КонструкторЖ-Layout1.jpg
стенд для разборки сборки сцеплений автомобилей и тракторов\КонструкторЖ.dwg
стенд для разборки сборки сцеплений автомобилей и тракторов\пневмо схема.dwg
стенд для разборки сборки сцеплений автомобилей и тракторов\расчет.docx
стенд для разборки сборки сцеплений автомобилей и тракторов\Специфікація 1.doc
стенд для разборки сборки сцеплений автомобилей и тракторов\Специфікація 2.doc
стенд для разборки сборки сцеплений автомобилей и тракторов
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

стенд

Рейтинг: 200

Софт: КОМПАС-3D 16.1

Состав: Производственный корпус предприятия до реконструкции (ВО), Производственный корпус предприятия после реконструкции (ВО), Стенд для проверки герметичности заправочных емкостей(СБ), Стойка (СБ), Гидравлическая схема установки (ВО), Плита крепления водяного насоса (Чертеж детали), Плита крепления компенсатора (Чертеж детали), Рамка ванны (Чертеж детали), Укосина Ванны (Чертеж детали), Укосина крепления водяного насоса (Чертеж детали), Рамка крепления насоса (Чертеж детали), Рамка ванны (СБ), Гистограмма и интегральная кривая (Чертеж детали), ПЗ, Генеральный план (ЭП), Производственный корпус до реконструкции (ЭП), Производственный кор-пус после реконструкции (ЭП), Медницкий участок до реконструкции (ЭП), Медницкий участок по-сле реконструкции (ЭП), Рама ванны (спецификация), Стенд для проверки герметичности за-правочных емкостей (спецификация), Гидравлическая схема установки (Спецификация), Стойка (спецификация),

2  2 0
Стенд для проверки герметичности заправочных емкостей

2 КОММЕНТАРИЕВ

1

легковых или грузовых авто?

    2

    Видимо грузовых. Но подождем что скажет автор работы.

    Стенд для разборки сборки сцеплений автомобилей и тракторов

    1.4.Технічна характеристика розроблюваної конструкції

    Цей стенд з пневмоприводом для одночасного списку всіх пружин муфти зчеплення застосовано для тих муфт, у яких зовнішній діаметр кожуха не перевищує 600мм. Для роботи стенда необхідний компресор, який створює робочий тиск не менш 0,5 МПа. При застосуванні пристрою в умовах підприємств або господарств допускається застосування тракторних та автомобільних компресорів, які забезпечують тиск 0,6…0,8 МПа.
    Розроблена конструкція є дуже легка у виготовленні та менше матеріалоємною порівняно з іншими стендами.
    Конструкція стенду рекомендується для застосування на ремонтних підприємствах різних рівнів.
