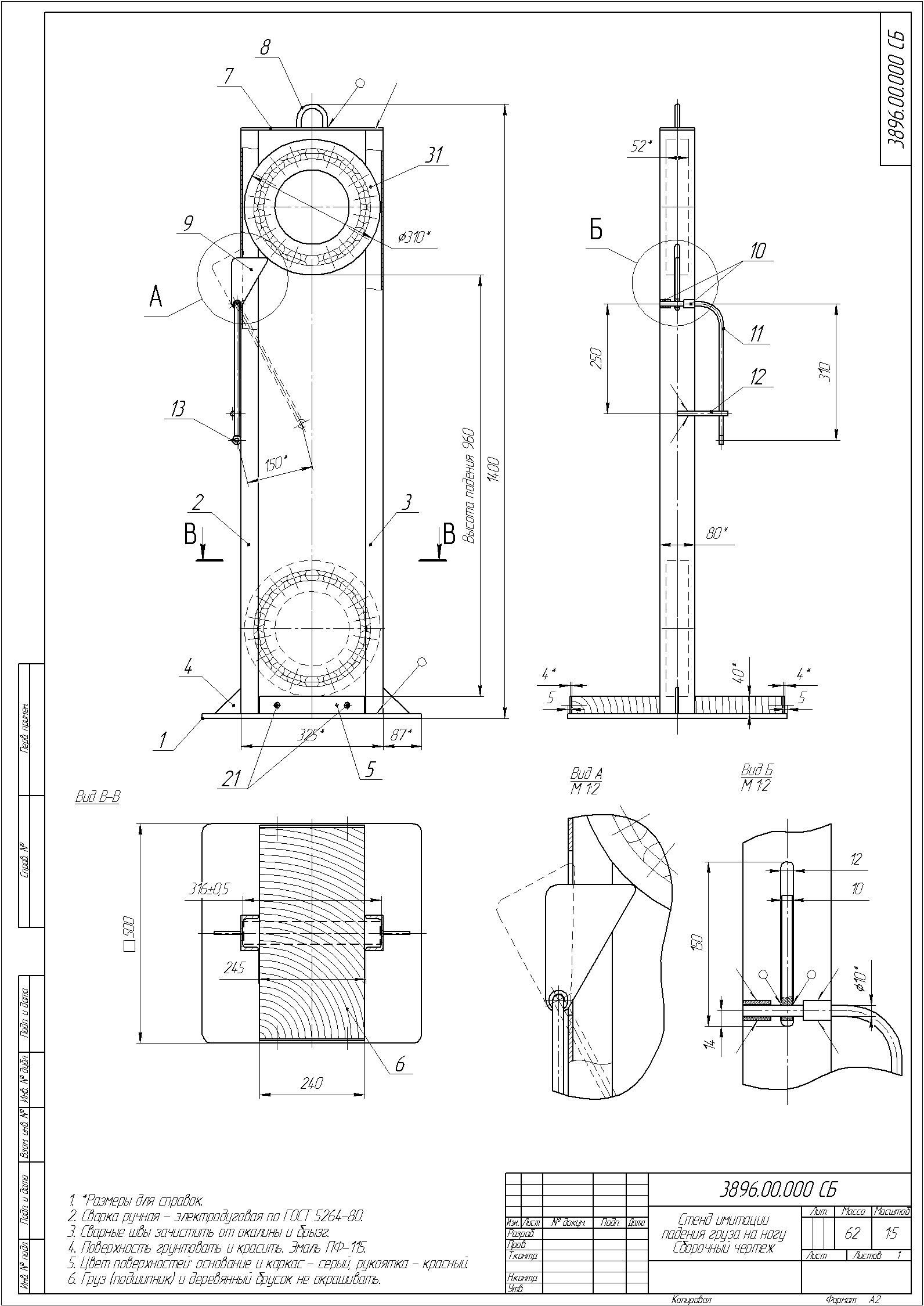

Стенд имитации падения груза на ногу

Стенд имитации падения груза на ногу.
Спроектирован для наглядной демонстрации (при проведении обучения по технике безопасности) результатов падения груза на ногу. На место падения устанавливается спец обувь с металлическим подноском или обычная обувь.

Состав: Спецификация, сборочный чертеж, деталировка (стойка, пластина, петля, втулка, рукоятка, упор, кольцо) Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Стенд имитации падения груза на ногу

Просмотр файлов
Стенд/
Стенд/02 Стойка.cdw
Стенд/05 Пластина.cdw
Стенд/08 Петля.cdw
Стенд/09 Пластина.cdw
Стенд/10 втулка.cdw
Стенд/11 Рукоятка.cdw
Стенд/12 упор.cdw
Стенд/13 кольцо.cdw
Стенд/Стенд имитации падения груза на ногу СБ.cdw
Стенд/Стенд имитации падения груза на ногу.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 895

200 FavoriteLoadingДобавить в избранное
