Стенд для ремонта тормозов

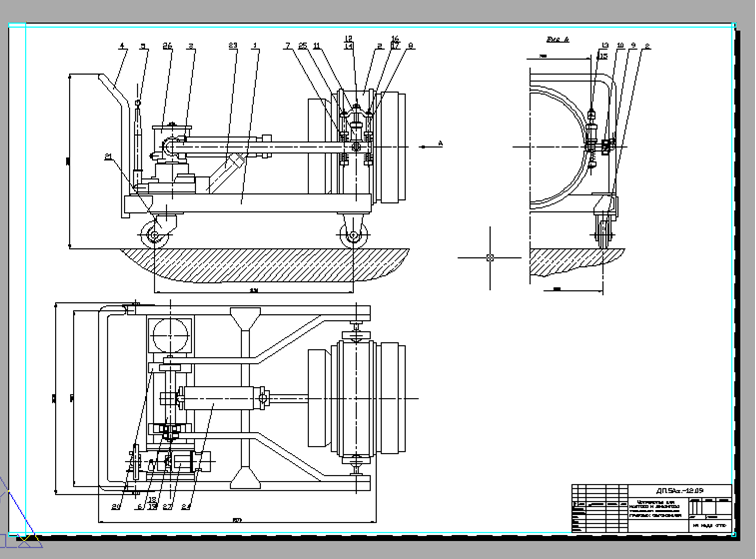

Чертеж устройства для монтажа и демонтажа тормозных барабанов грузовых автомобилей.
Предлагаемое устройство относится к гаражному оборудованию.
Цель устройства - повышение надежности удержания тормозных бара-банов, ускорение и обеспечение безопасности проведения монтажно-демонтажных работ. На рис.1 изображено устройство для монтажа и демон-тажа тормозных барабанов грузовых автомобилей; на рис. 2 - то же вид сверху; на рис.3 -опорная головка4 на рис.4 - кинематическая схема действия, вид сбоку; на рис.5 - то же вид сверху.

Состав: Сборочный чертеж, ПЗ (Конструктивная часть), Деталировка, Гидравлическая схема Язык документа

Софт: AutoCAD
