КОМПАС 3D 18

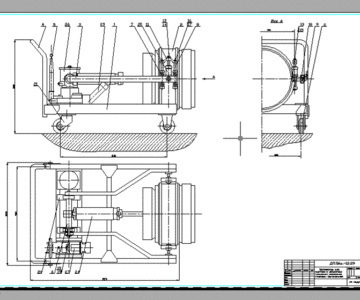

Стенд для ремонта радиаторов

Магнитогорский государственный технический университет им. Г.И. Носова
Кафедра ТО и ремонт автомобилей
дисциплина "ремонт машин" чертежи стенда для ремонта радиаторов
Магнитогорск 2016

Радиаторы системы охлаждения могут иметь следующие дефекты: течь в паянных швах, течь трубок сердцевины, повреждения бачков (трещины, вмятины), повреждения охлаждающих пластин, засорение трубок и отложение накипи.
3. Конструкторская часть.
3.1. Обоснование совершенствования организации ремонта и технического обслуживания радиаторов
3.2. Расчет проектируемого стенда
3.2.1 Расчет стойки на сжатие

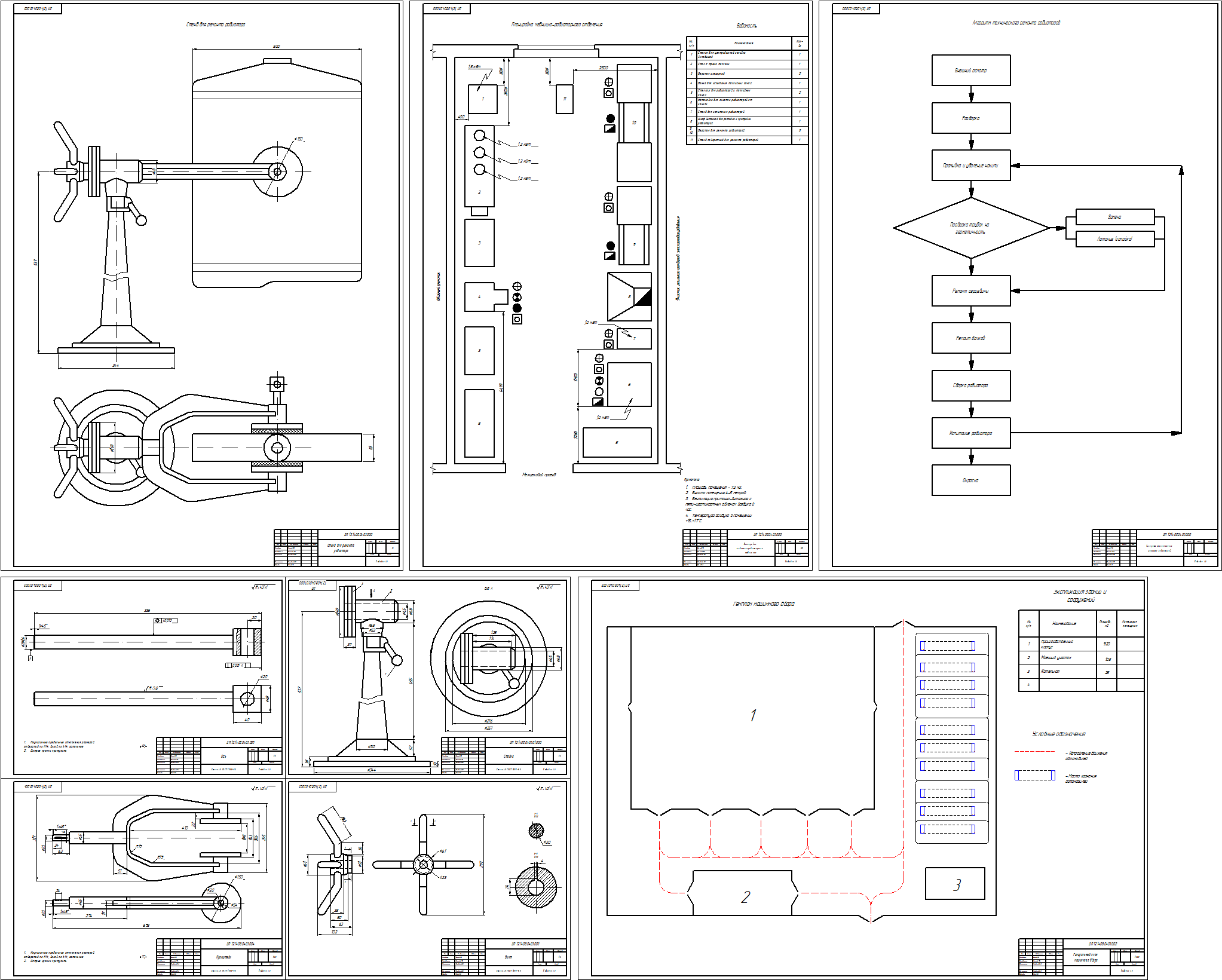

Состав: Конструкторская часть ПЗ (5 листов), Вид общий (ВО Стенда), Планировка медницко-радиаторного отделения, Алгоритм технического ремонта радиаторов, Генеральный план машинного двора, Деталировка Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
гриша.docx
гриша.dwg.frw
