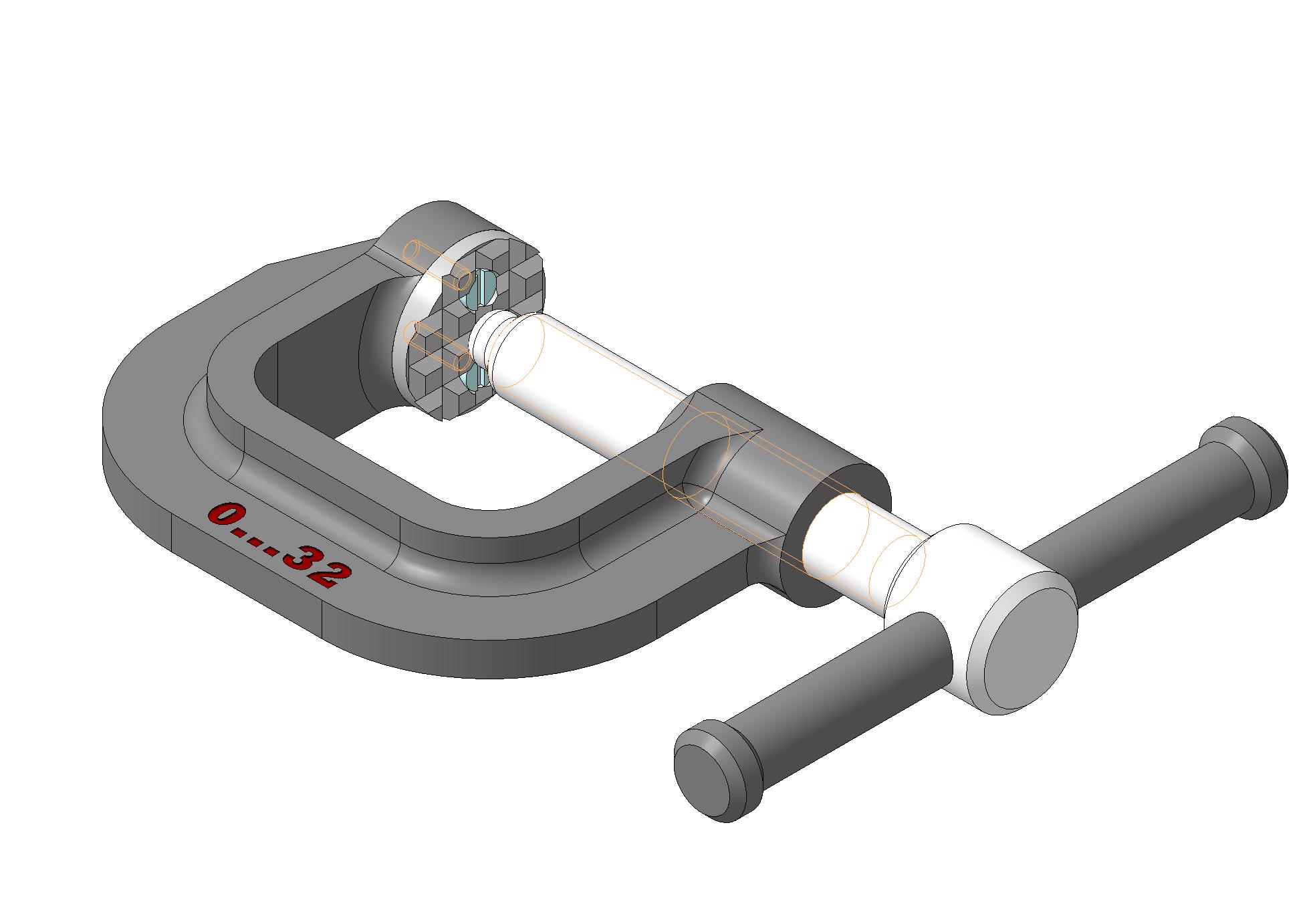

Струбцина 24.0862-0001 ОСТ 24.897-74

Струбцина винтовая выполнена по ОСТ 24.897-74. Охват от 0 до 32мм.
ОСТ 24.897-74 распространяется на винтовые струбцины, применяемые при сборочно-сварочных работах.

Состав: 3д сборка

Софт: КОМПАС-3D 16.1.3

Сайт: www

Файлы:
ОСТ 24.897.03-74 - Струбцина 24.0862-0001.a3d
ГОСТ 1491-80 - Винт 7006-0330.m3d
Винт 2М3х12,36 004.m3d
Гост 13430-68 - Винт прижимной 7006-0330.a3d
Нижняя пята 002.m3d
Скоба 001.m3d
ГОСТ 13447-68 - Рукоятка 7061-0325.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

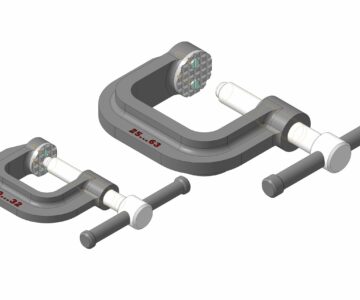

Струбцина 24.0862-0001/0002 ОСТ 24.897-74
