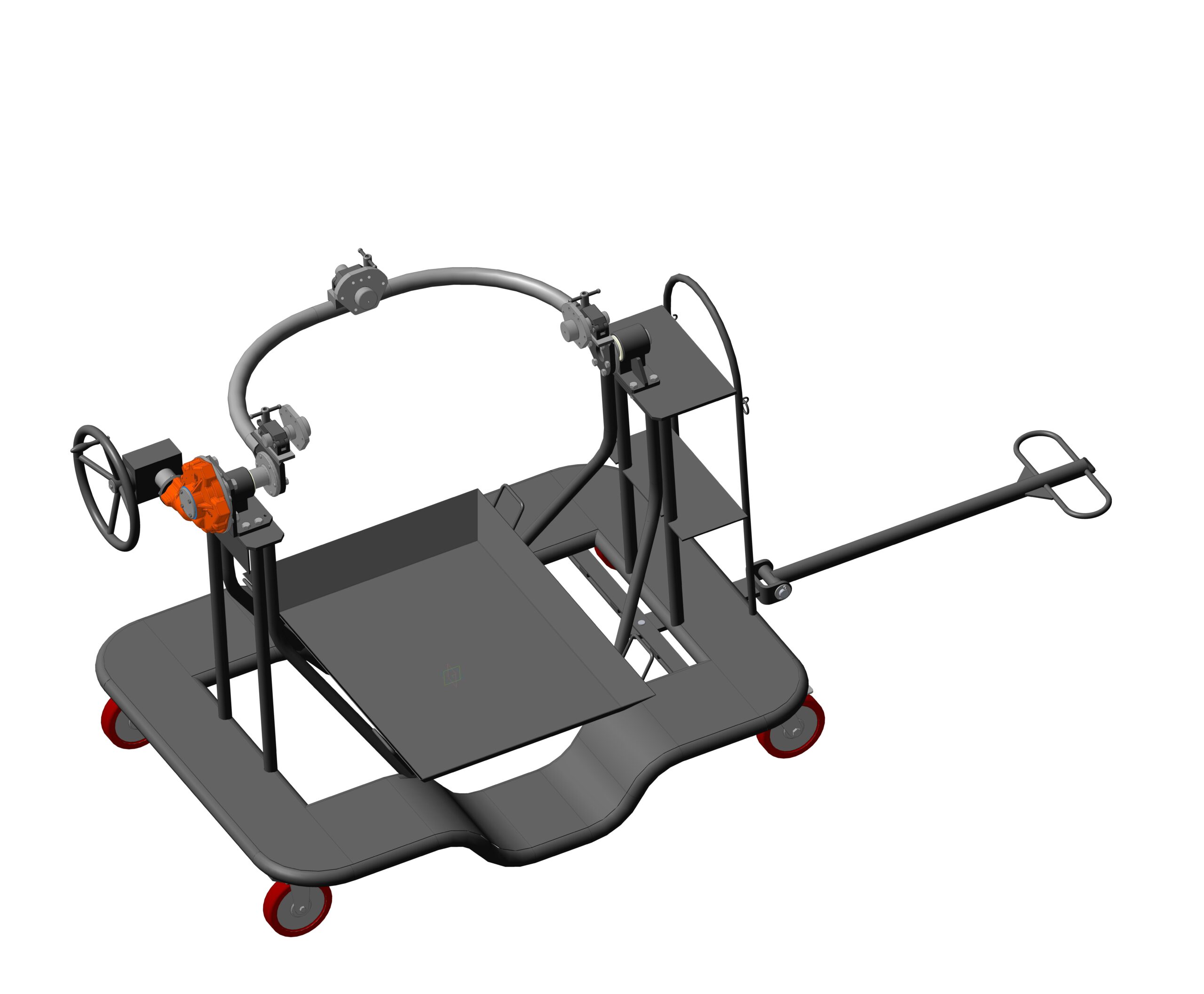

Тележка с кантователем

Тележка с кантователем для сборки и внутри цеховой транспортировки изделия.
Проект выполнен с целью модернизации устаревшего аналога тележки с применением максимально возможной покупной комплектации.

Техническая характеристика
1. Максимальная высота с изделием - 2406 мм.
2. Привод ручного поворота поворотной рамы поз. 2:
- редуктор спироидный : u = 46, М кр = 1400 Н м;
- усилитель: u=3, М кр = 250 Н м.
3. Грузоподьёмность не более 850 кг.

Состав: 3D Сборка, Сборочный чертеж (СБ), Деталировка, Спецификация

Софт: КОМПАС-3D 18
