Исследование механизмов котла для литого асфальта КМД-1502 на шасси КрАЗ-65101

«ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
ДОРОЖНО-ТРАНСПОРТНЫЙ ФАКУЛЬТЕТ
КАФЕДРА СТРОИТЕЛЬНОЙ ТЕХНИКИ И ИНЖЕНЕРНОЙ МЕХАНИКИ ИМЕНИ ПРОФЕССОРА Н.А. УЛЬЯНОВА
Курсовой проект по дисциплине: "Теория машин и механизмов"
На тему: "Исследование механизмов механизмов котла для литого асфальта КМД-1502 на шасси КрАЗ-65101"
Воронеж 2016

В данной курсовой работе рассматривается проектирование и расчёт двигателя внутреннего сгорания котла для литого асфальта КМД-1502 на шасси КрАЗ-65101. Произведен структурный и кинематический анализ механизма, силовой расчет механизма, синтез зубчатого зацепления.

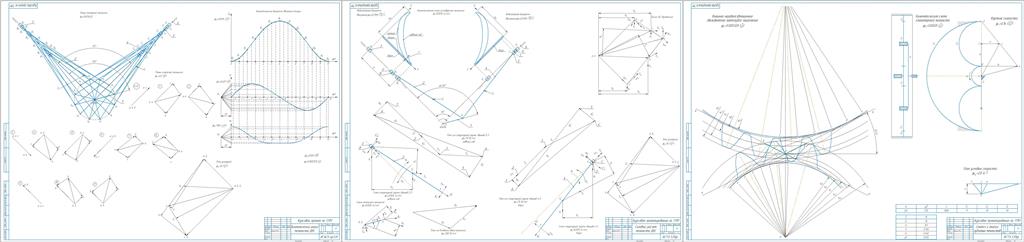

Курсовая работа содержит 3 лист формата А1, 19 листов пояснительной записки, таблицу для расчета параметров зацепления.
Исходные данные:
Тип двигателя: 4-тактный дизельный V-образный ЯМЗ-238М2 ОАО «Автодизель» (Ярославский моторный завод)
Угол развала цилиндров двигателя: γ=90°
Число цилиндров: Z=8
Ход поршня: H=140мм
Диаметр цилиндров: D=130мм
Частота вращения кривошипа: n=1800 〖мин〗^(-1)
Эксцентриситет: e=0
Отношение длины шатуна к длине кривошипа λ=4.15
Отношение расстояния от оси шатунной
шейки коленчатого вала до центра тяжести
шатуна к длине шатуна: ∆=AS/AB=0.42
Угол поворота кривошипа первого цилиндра
при силовом расчете: φ=120°
Масса шатуна: m_2=4,0 кг
Масса ползуна: m_3=2,8 кг
Момент инерции шатуна: I_(S_2 )=0.08 кг∙м^2
Давление газов в цилиндре в конце периода
сгорания по индикаторной диаграмме: P_z=7.1
Число зубьев шестерни: Z_1=16
Число зубьев колеса: Z_2=30
Модуль зубчатых колес: m=8
Передаточное отношение планетарного
механизма: U_Н1^((з))=0,15

Содержание
Исходные данные
1. Структурный и кинематический анализ механизма
1.1 Планы положений механизма
1.2 Определение степени подвижности
1.3 Кинематические диаграммы движения ползуна
1.4 Планы скоростей
1.5 Планы ускорений
2 Силовой расчет механизма
3 Синтез и анализ зубчатых механизмов
Список используемой литературы

Состав: Кинематический анализ ДВС (ВО), Силовой расчет механизма ДВС (ВО), Синтез и анализ зубчатых механизмов (ВО), ПЗ Язык документа

Софт: КОМПАС-3D 16.1

Сайт: www

Каталог / Машиностроение и механика / Теория механизмов и машин / Исследование механизмов котла для литого асфальта КМД-1502 на шасси КрАЗ-65101

Просмотр файлов
3.cdw
21.docx
Задание на курсовое проектирование.docx
1.cdw
2.cdw
Sintez_i_analiz_zubchatykh_mekhanizmov.docx
