Министерство образования Республики Беларусь
Учреждение образования
“Брестский Государственный Технический Университет”
Кафедра машиноведения

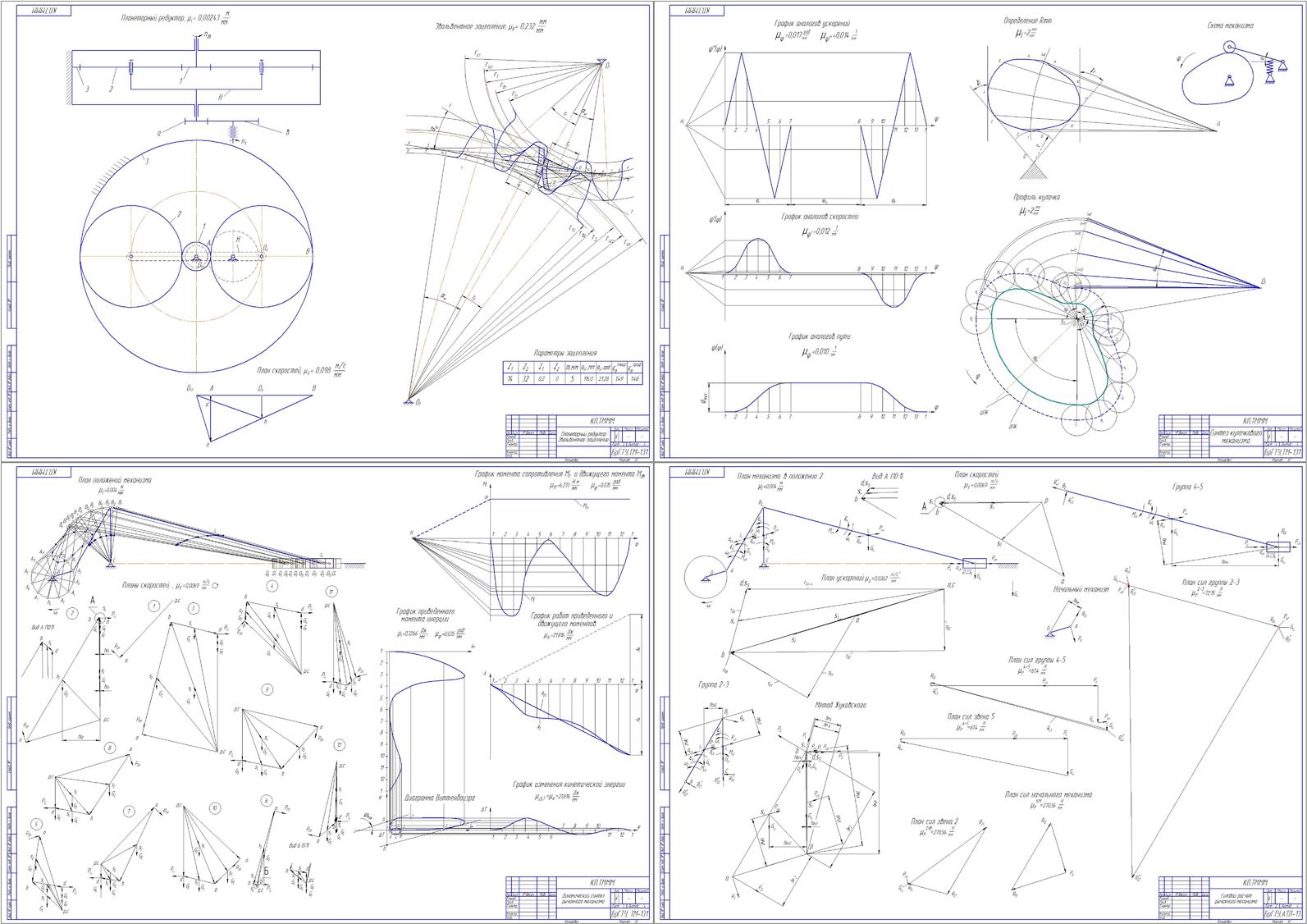

КУРСОВОЙ ПРОЕКТ ПО ТММиМ на тему: «Механизмы качающегося конвейера»
Брест 2015
Содержание
1 Структурный анализ механизма
2 Динамический анализ рычажного механизма
3 Силовой расчет рычажного механизма
4 Расчет планетарного редуктора. Построение эвольвентного зацепления
5 Синтез кулачкового механизма
6 Литература
Исходные данные:
Число всех звеньев механизма: m = 6; Число подвижных звеньев механизма: n = 5;
Loa=0.38 м, Lbc=0.29 м, Ldb=1.13 м, число оборотов n=60 мин^-1;
m2=17 кг, m3=20 кг, m4=74 кг ;
Число зубьев: Zb=32, Za=14
Кулачок симметричный т.к. фаза подъема=фаза возврата, рабочая фаза кулачка (фи р) =260 град.
