Курсовой проект по тмм "Поперчено строгальный станок"

Днепропетровская государственная строительная академия
Кафедра прикладной механики
Курсовой проект по дисциплине "Теория механизмов и машин"
На тему: "Кривошипно кулисный механизм"
Днепр 2018

Исходные данные поперечно строгательного станка: Средняя скорость рабочего хода 38м/мин, коефициент обратного хода 1.4, ход ползуна максимальный 0.6м, минимальный 0.2м, Передаточное отношение кулисной пары 5.0, массы звеньев м3 50кг, м5 75кг, модули колес М коробки 5.0, М кулисной пары 5.5.
В данной работе рассматривается Поперечно строгательный станок и его расчет, предназначен для обработки резцом плоских и фасонных поверхностей. Проведен выбор комплекса различных средств.

Содержание:
1. Введение 1
2. К листу 1 1
3. К листу 2 11
4. К листу 3 15
5. К листу 4 22
6. Вывод 24

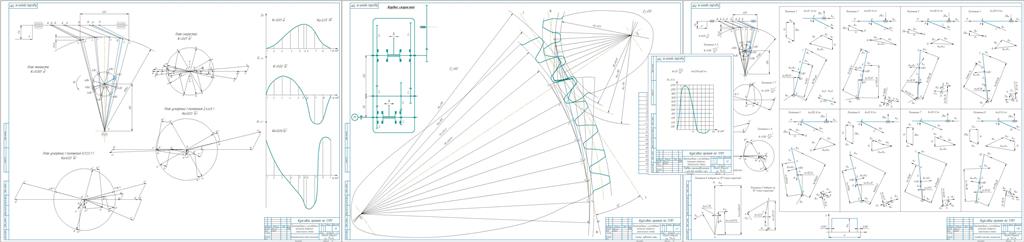

1й лист Схема, плын скоростей и ускорений
2й лист Эвольвента и зубчатое зацепление, коробка скоростей
3й лист Проверка рычагом зжуковского и расчет положений
4й лист Подбор электро двигателя и диаграмма
Записка, список используемой литературы.

Состав: Поперечно строгательный станок, его схема и расчёт Язык документа

Софт: КОМПАС-3D 14

Каталог / Машиностроение и механика / Теория механизмов и машин / Курсовой проект по тмм "Поперчено строгальный станок"

Просмотр файлов
Лист 1.cdw
Лист 2.cdw
Лист 3.cdw
Лист 4.cdw
Пояснительная записка.doc
