Курсовой проект по ТММ. "Механизм перемещения резца поперечно-строгального станка"

Сибирский государственный индустриальный университет
Кафедра машин и агрегатов технологического оборудования
Курсовой проект по дисциплине "Теория механизмов и машин"
На тему "Механизм перемещения резца поперечно-строгального станка"
Новокузнецк 2016

В данном проекте рассматривается механизм перемещения резца поперечно-строгального станка. Был произведен кинематический, кинетостатический и динамический анализы механизма. А также представлен синтез зубчатой передачи (эвольвенты).
Графическая часть содержит 4 листа А1 и 39 листов расчетно-пояснительной записки.

Исходные данные для кинематического, кинетостатического и динамического анализов:
n=120 об/мин - число оборотов электродвигателя.
Все остальные размеры представлены конструктивно на чертеже.

Исходные данные для синтеза зубчатой передачи:
n=2850 об/мин - число оборотов электродвигателя.
m1=2,25мм - модуль зацепления планетарной ступени;
m2=2,5мм - модуль зацепления непланетарной ступени;
z1=12; z2=38; - числа зубьев шестерни и колеса соответственно, непланетарная ступень;
z3=32; z4=80; z5=35; z6=77; - числа зубьев шестерней и колес планетарной ступени

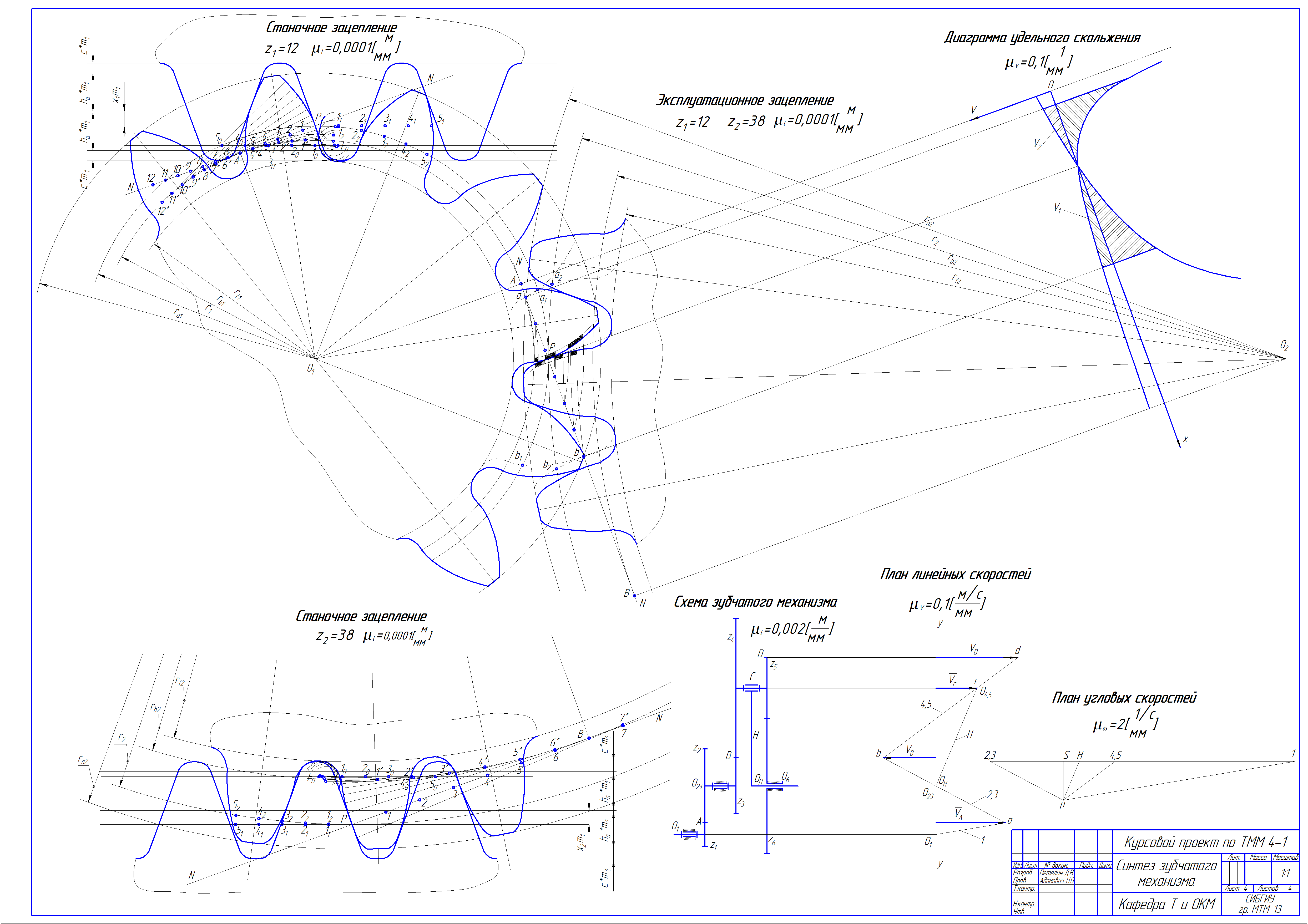

Состав: Кинематический, кинетостатический и динамический анализы резца поперечно-строгального станка. А также синтез зубчатой передачи (эвольвенты) Язык документа
