"Курсовой проект по ТММ Вар 10.1" - Проектирование плунжерного насоса

Херсонский государственный техннический университет
Кафедра основ конструированния
Курсовой проект по дисцеплине "Теория машинн и механнизмов"
На тему : "Проектирование и исследования плунжерного насоса"
Украина, Херсон 2012

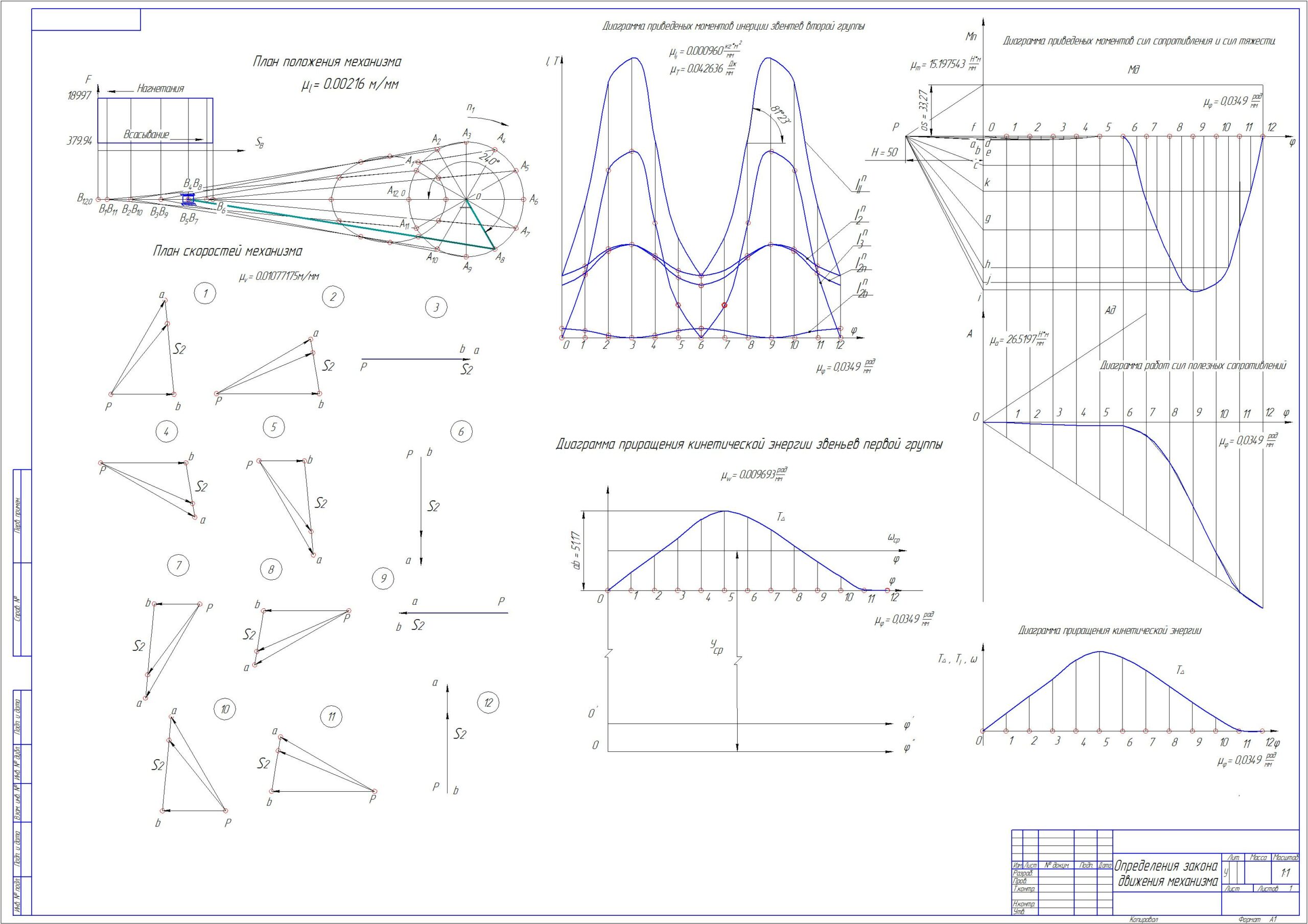

Насос простого действия состоит из кривошипа 1, шатуна 2 и пол¬зуна 3. Ползун 3 является плунжером насоса, совершает возвратно-посту¬пательное движение в горизонтальном цилиндре 4 с автоматически действующими клапанами 5 и 6. Рабочий цикл установки выполняется за один обо¬рот кривошипа 1. При движении плунжера 3 вправо жидкость всасывается в цилиндр. При всасывании давление внутри цилиндра сжатия меньше ат¬мосферного, поэтому разность давлений Рmin направлена против хода цилиндра. При движении поршня влево подается жидкость в трубопровод с избыточным давлением Рmax. Коленчатый вал 1 кривошипно-ползунного механизма приводится во вращательное движение от электродвигателя че¬рез пару зубчатых колес а и b , планетарный редуктор 7, муфту 8. Для обеспечения требуемой неравномерности движения кривошипа 1 на его оси устанавливается маховик 9.
