Расчет нефтяного насоса ТММ

Полоцкий государственный университет, кафедра механики,курсовой проект по дисциплине ТММ и М, тема: Проектирование образца технологического оборудования для перекачивания нефти, 2017 год

По заданию прототипом является одноцилиндровый поршневой насос
Исходные данные:
Производительность Пр=140,0 м^3⁄час
Коэффициент производительности η^*=0,45
Ход поршня H=0,25м
Диаметр поршня D=0,4м
Избыточное давление P_изб=0,35МПа

Содержание: Введение
1. Технико-экономическое обоснование выбора схемы нефтяного насоса
1.1. Проведение литературных и патентных исследований. Описание прототипа
1.2. Пояснение к выбору структуры нефтяного насоса
2. Определение параметров схемы нефтяного насоса
2.1. Выбор и синтез несущего механизма
2.2. Оценка энергопотребления насоса
2.3. Расчет привода
2.3.1.Выбор электропривода и вида понижающей передачи
2.3.2.Синтез зубчатых механизмов
2.4. Синтез кулачкового механизма
2.5. Динамический синтез насоса
2.5.1.Расчет массы и моментов инерции подвижных звеньев насоса
2.5.2.Расчет приведенных моментов инерции
2.5.3.Определение расхода материалов и энергии при запуске насоса
3. Исследование схемы насоса..
3.1. Исследование установившегося движения насоса
3.2. Определение реакций в кинематических парах станка
3.2.1.Определение ускорений
3.2.2. Расчет сил инерции
3.2.3. Определение реакций в кинематических парах
3.3. Определение мгновенного к.п.д., оценка интенсивности износа кинематических пар
4. Краткие выводы и результаты
Список использованной литературы

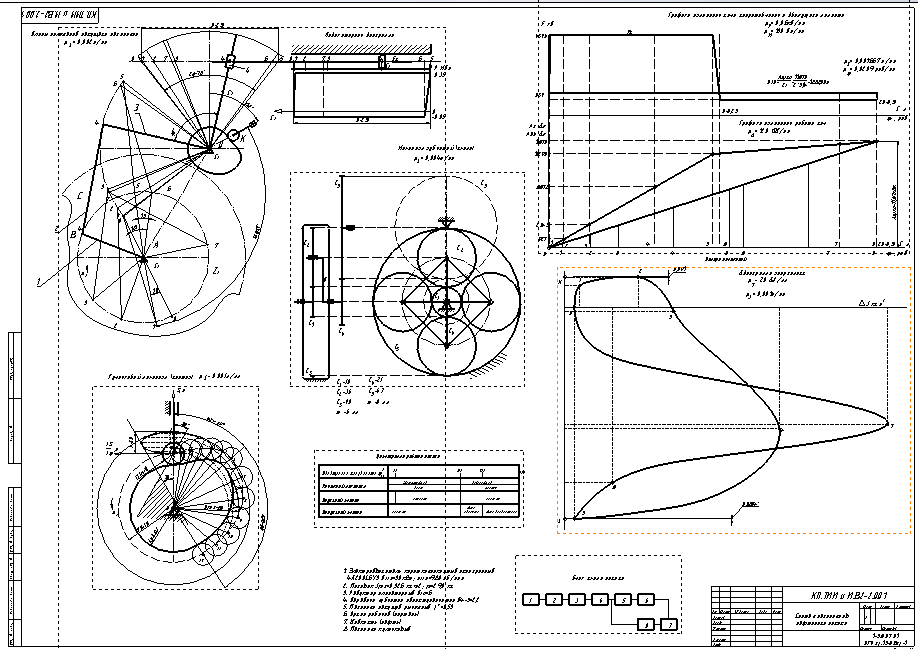

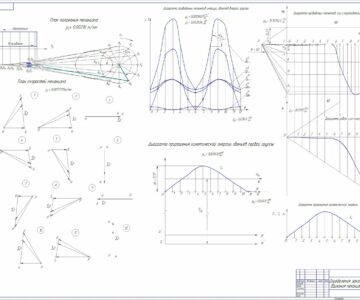

Графическая часть содержит: Лист 1 формата А1 - разработка схемы технологического оборудования; Лист 2 формата А1-кинематическое и силовое исследование технологического оборудования

Состав: схемы механизмов нефтяного насоса 2 листа формата А1, ПЗ Язык документа

Софт: SolidWorks 2014

Файлы:
Расчет нефтяного насоса\содержание.docx
Расчет нефтяного насоса\Zapiska_2.docx
Расчет нефтяного насоса\Zapiska_1.docx
Расчет нефтяного насоса\Лист 1 .SLDDRW
Расчет нефтяного насоса\Лист 2 .SLDDRW
